申请日2015.12.01
公开(公告)日2016.11.16
IPC分类号E03F5/02; E03F5/04
摘要
本实用新型公开了一种安全污水窨井，包括圆形玻璃纤维井盖、位于圆形玻璃纤维井盖下方的预制钢筋砼盖板、位于预制钢筋砼盖板下方依次连接的第一井体、第二井体，以及位于所述第二井体下方的钢筋砼井底板、位于钢筋砼井底板下方的砼垫层，在所述钢筋砼井底板上方与所述第二井体井壁之间设置有用于放置管道的砼流槽;所述第一井体与所述第二井体之间还设置有防护装置，所述第一井体井壁内侧与所述第二井体井壁内侧均设有多个攀爬装置。本实用新型所述的安全污水窨井，有效地起到了安全防护作用，保证了人们的生命财产安全，并且不会影响工作人员对窨井进行检修、清理。

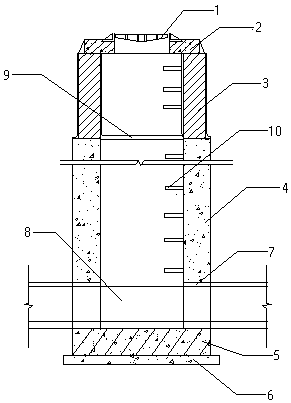

摘要附图
权利要求书
1.一种安全污水窨井，其特征在于，包括圆形玻璃纤维井盖、位于圆形玻璃纤维井盖下方的预制钢筋砼盖板、位于预制钢筋砼盖板下方依次连接的第一井体、第二井体，以及位于所述第二井体下方的钢筋砼井底板、位于钢筋砼井底板下方的砼垫层，在所述钢筋砼井底板上方与所述第二井体井壁之间设置有用于放置管道的砼流槽，所述第一井体与所述第二井体之间还设置有防护装置，所述第一井体井壁内侧与所述第二井体井壁内侧均设有多个攀爬装置。
2.根据权利要求1所述的一种安全污水窨井，其特征在于：所述第一井体的井壁由实心砖堆砌而成，且第一井体的井壁内、外侧均用水泥砂浆粉刷。
3.根据权利要求2所述的一种安全污水窨井，其特征在于：所述水泥砂浆的粉面厚度为15mm。
4.根据权利要求1所述的一种安全污水窨井，其特征在于：所述防护装置由第一防护部分和第二防护部分组成，所述第二防护部分位于所述第一防护部分内部，第二防护部分可以相对于第一防护打开。
5.根据权利要求4所述的一种安全污水窨井，其特征在于：所述第二防护部分的一边与所述第一防护部分铰接。
说明书
一种安全污水窨井
技术领域
本实用新型涉及市政工程用污水窨井，特别是涉及一种安全污水窨井。
背景技术
污水窨井是城市中非常常见的一种用于汇集生活污水的井，在城市道路、小区中都离不开污水窨井，然而，经常出现窨井盖子被撬走行人落入窨井中的情况，威胁人们的生命财产安全，现有技术中也有在窨井中设置防坠网等防护装置，但是，当工作人员对窨井进行检修、清理时，需要卸掉防坠网，工作完毕后又要安装上防坠网，非常麻烦。
实用新型内容
鉴于以上内容，本实用新型提供了一种安全污水窨井，不仅具有安全防护功能，保障了人们的生命财产安全，而且还不影响工作人员对窨井检修、清理的工作效率。
为达到上述目的，本实用新型解决其技术问题所采用的技术方案是：
一种安全污水窨井，包括圆形玻璃纤维井盖、位于圆形玻璃纤维井盖下方的预制钢筋砼盖板、位于预制钢筋砼盖板下方依次连接的第一井体、第二井体，以及位于所述第二井体下方的钢筋砼井底板、位于钢筋砼井底板下方的砼垫层，在所述钢筋砼井底板上方与所述第二井体井壁之间设置有用于放置管道的砼流槽;所述第一井体与所述第二井体之间还设置有防护装置，所述第一井体井壁内侧与所述第二井 体井壁内侧均设有多个攀爬装置。
其进一步特征如下：
所述第一井体的井壁由实心砖堆砌而成，且第一井体的井壁内、外侧均用水泥砂浆粉刷。
所述水泥砂浆的粉面厚度为15mm。
所述防护装置由第一防护部分和第二防护部分组成，所述第二防护部分位于所述第一防护部分内部，第二防护部分可以相对于第一防护打开。
所述第二防护部分的一边与所述第一防护部分铰接。
由于上述技术方案的运用，本实用新型与现有技术相比具有下列有益效果：
1.在第一井体与第二井体之间设置有防护装置，可以挡住人们落入窨井深处，保障了生命财产安全。
2.防护装置中的第二防护部分可以相对于第一防护部分打开，该防护装置不仅起到了阻止人们落入窨井深处的作用，而且对污水窨井检查和清理时，只需打开第二部分即可，方便简洁，无需拆卸。
3.第一井体井壁内侧与所述第二井体井壁内侧均设有多个攀爬装置，人或物体落入窨井不幸击穿防护装置后，人可以借助攀爬装置爬出窨井，另外还方便工作人员对窨井进行检修和清理。
4.通过设置防护装置和攀爬装置，实现了双重安全防护。
