申请日2017.12.11
公开(公告)日2018.03.16
IPC分类号B01D29/01; B01D29/56
摘要
本发明涉及一种污水处理系统的净水箱，包括箱体，箱体的底部设有转动支撑板，转动支撑板的一端与箱体的底部铰接，另一端与箱体内壁上的固定机构连接;转动支撑板上设有多个等间距排布的支撑座，支撑座上设有卡口，多个支撑座的卡口内卡接过滤板，过滤板上设有过滤孔，相邻过滤板之间的空腔为过滤腔。第一过滤板，第二过滤板，第三过滤板以及第四过滤板上的过滤孔口径依次减小，从出水口流出的水经过了四级过滤，无需水泵提供流动的动力即可完成多级初步过滤，净化效果好。

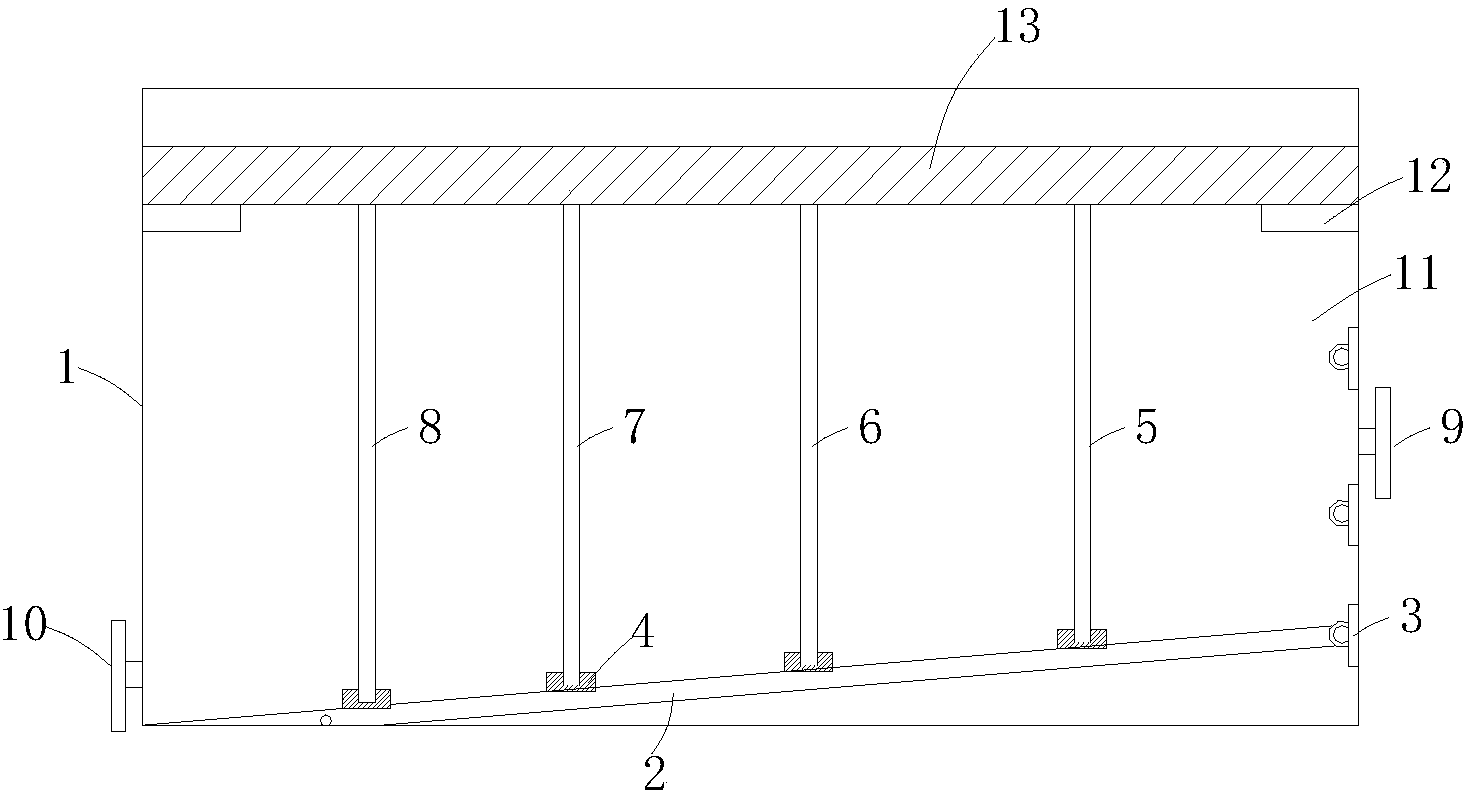

摘要附图
权利要求书
1.一种污水处理系统的净水箱，包括箱体，其特征在于，箱体的底部设有转动支撑板，转动支撑板的一端与箱体的底部铰接，另一端与箱体内壁上的固定机构连接;
所述转动支撑板上设有多个等间距排布的支撑座，支撑座上设有卡口，多个支撑座的卡口内卡接过滤板，过滤板上设有过滤孔，相邻过滤板之间的空腔为过滤腔;
所述固定机构包括多个等间距固定在箱体内壁上的固定座，固定座上设有固定孔，固定孔内通过穿设的固定螺栓与转动支撑板的端部连接。
2.根据权利要求1所述的一种污水处理系统的净水箱，其特征在于，所述过滤板包括第一过滤板，第二过滤板，第三过滤板以及第四过滤板，第一过滤板，第二过滤板，第三过滤板以及第四过滤板从箱体的进水口到出水口依次设置。
3.根据权利要求1所述的一种污水处理系统的净水箱，其特征在于，第一过滤板，第二过滤板，第三过滤板以及第四过滤板上的过滤孔口径依次减小。
4.根据权利要求1所述的一种污水处理系统的净水箱，其特征在于，所述箱体的顶部设有环形固定板，环形固定板的上方设有密封盖。
5.根据权利要求1所述的一种污水处理系统的净水箱，其特征在于，多个固定座在箱体的内壁上由上到下依次排布。
说明书
一种污水处理系统的净水箱
技术领域
本发明涉及污水净化领域，尤其是一种污水处理系统的净水箱。
背景技术
污水处理是为使污水达到排水某一水体或再次使用的水质要求，并对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，污水处理一般首先通过供水箱进行初步过滤后进入到净水系统被滤芯过滤，现在净水系统的供水箱一般采用滤网进行简单过滤，但是过滤过程中水的流动动力需要动力泵提供，整体成本高，初步净化的效果也不是太好。
发明内容
本发明的目的是为了解决现有技术存在的缺陷，提供一种污水处理系统的净水箱。
为了实现上述目的，本发明采用的技术方案是：
一种污水处理系统的净水箱，包括箱体，箱体的底部设有转动支撑板，转动支撑板的一端与箱体的底部铰接，另一端与箱体内壁上的固定机构连接;
所述转动支撑板上设有多个等间距排布的支撑座，支撑座上设有卡口，多个支撑座的卡口内卡接过滤板，过滤板上设有过滤孔，相邻过滤板之间的空腔为过滤腔;
所述固定机构包括多个等间距固定在箱体内壁上的固定座，固定座上设有固定孔，固定孔内通过穿设的固定螺栓与转动支撑板的端部连接。
上述的一种污水处理系统的净水箱，所述过滤板包括第一过滤板，第二过滤板，第三过滤板以及第四过滤板，第一过滤板，第二过滤板，第三过滤板以及第四过滤板从箱体的进水口到出水口依次设置。
上述的一种污水处理系统的净水箱，第一过滤板，第二过滤板，第三过滤板以及第四过滤板上的过滤孔口径依次减小。
上述的一种污水处理系统的净水箱，所述箱体的顶部设有环形固定板，环形固定板的上方设有密封盖。
上述的一种污水处理系统的净水箱，多个固定座在箱体的内壁上由上到下依次排布。
本发明的有益效果为：该净水箱的箱体的底部设有转动支撑板，转动支撑板的一端与箱体的底部铰接，另一端与箱体内壁上的固定机构连接，固定机构包括多个等间距固定在箱体内壁上的固定座，固定座上设有固定孔，固定孔内通过穿设的固定螺栓与转动支撑板的端部连接，多个固定座在箱体的内壁上由上到下依次排布，转动支撑板可以选择不同的固定座固定连接，从而调节转动支撑板的端部高度，而且转动支撑板上设有多个等间距排布的支撑座，支撑座上设有卡口，多个支撑座的卡口内卡接过滤板，过滤板上设有过滤孔，相邻过滤板之间的空腔为过滤腔，过滤板包括第一过滤板，第二过滤板，第三过滤板以及第四过滤板，第一过滤板，第二过滤板，第三过滤板以及第四过滤板从箱体的进水口到出水口依次设置，由于转动支撑板倾斜，从进水口进入的水在自身重力下依次经过第一过滤板，第二过滤板，第三过滤板以及第四过滤板，为了达到依次过滤的效果，第一过滤板，第二过滤板，第三过滤板以及第四过滤板上的过滤孔口径依次减小，从出水口流出的水经过了四级过滤，无需水泵提供流动的动力即可完成多级初步过滤，净化效果好。
