申请日2017.11.29
公开(公告)日2018.03.13
IPC分类号C02F3/12
摘要
本发明公开了一种污水处理站用太阳能曝气风机，包括底座和设于底座上为电机供电的太阳能电板，所述底座上安装有电机总成，所述电机总成通过传动带与安装在底座上的风机总成相连，所述风机总成外设有风机护罩，所述风机护罩的顶部设有与风机护罩相连通的通气管，所述通气管通过弹性接头与过渡管相连，所述过渡管的顶部连接有过滤机构，所述过滤机构的顶部通过弯管连接有进气管，所述通气管的底部与设在底座内部的出气腔相连，所述出气腔的侧壁设有若干与出气腔相连通的用于与曝气盘相连的排气管。本发明通过在通气管的底部设置出气腔，在出气腔的侧壁设有若干排气管，一台风机可以连接多个曝气盘，曝气效率高，去污成本低。

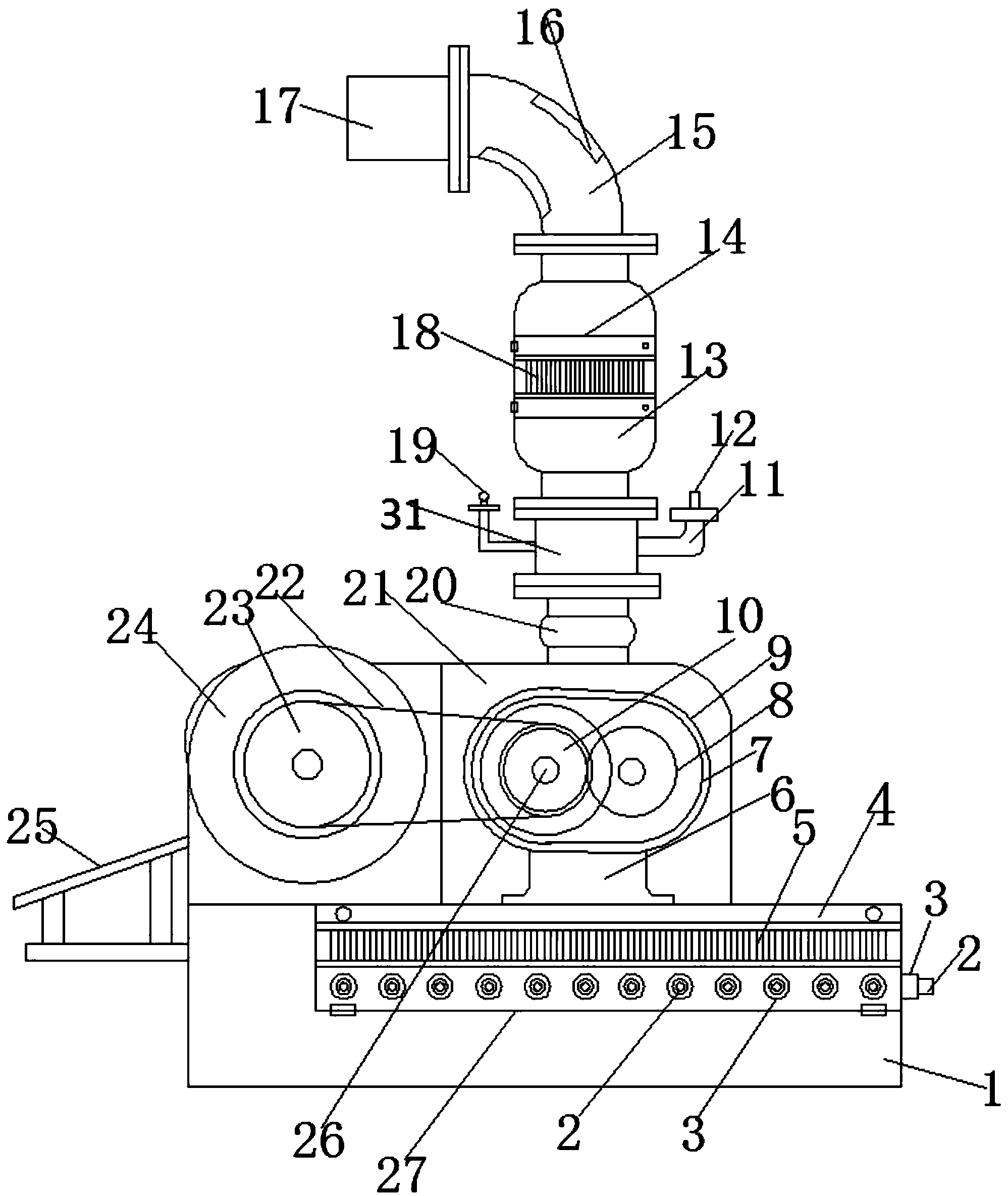

摘要附图
权利要求书
1.一种污水处理站用太阳能曝气风机，包括底座和设于底座上为电机供电的太阳能电板，其特征在于：所述底座上安装有电机总成，所述电机总成通过传动带与安装在底座上的风机总成相连，所述风机总成外设有风机护罩，所述风机护罩的顶部设有与风机护罩相连通的通气管，所述通气管通过弹性接头与过渡管相连，所述过渡管的顶部连接有过滤机构，所述过滤机构的顶部通过弯管连接有进气管，所述通气管的底部与设在底座内部的出气腔相连，所述出气腔的侧壁设有若干与出气腔相连通的用于与曝气盘相连的排气管。
2.根据权利要求1所述的一种污水处理站用太阳能曝气风机，其特征在于：所述电机总成包括与太阳能电板电连接的电机，所述电机的输出轴与皮带轮A相连。
3.根据权利要求1所述的一种污水处理站用太阳能曝气风机，其特征在于：所述风机总成包括外壳和设于外壳内的真空泵，所述外壳内设有通过传动带与皮带轮A相连的皮带轮B，所述皮带轮B通过轴承连接有齿轮A，所述齿轮A的一侧啮合有齿轮B，所述齿轮B通过轴承与外壳固定，所述轴承的末端位于风机护罩内部设有风机叶轮。
4.根据权利要求3所述的一种污水处理站用太阳能曝气风机，其特征在于：所述风机叶轮包括与轴承相连的安装轴，所述安装轴外设有外径逐渐增大的筒体，所述筒体外部设有若干弧形叶轮。
5.根据权利要求1所述的一种污水处理站用太阳能曝气风机，其特征在于：所述弯管内部设有贴近管壁处设有消音器。
6.根据权利要求1所述的一种污水处理站用太阳能曝气风机，其特征在于：所述过滤机构包括过滤筒体，所述过滤筒体上铰接有可拆卸的密封盖，过滤筒体内部位于密封盖处嵌合安装有进气滤芯。
7.根据权利要求1所述的一种污水处理站用太阳能曝气风机，其特征在于：所述出气腔上铰接有可拆卸的密封门，出气腔内位于排气管的上方嵌合安装有出气滤芯。
8.根据权利要求1所述的一种污水处理站用太阳能曝气风机，其特征在于：所述排气管包括与出气腔相连通的套筒，所述套筒上设有与套筒一体成型的安装嘴。
9.根据权利要求1所述的一种污水处理站用太阳能曝气风机，其特征在于：所述过渡管上位于两侧处分别设有与过渡管相连通的真空表和控制阀，所述控制阀包括与过渡管相连通的真空阀座，所述真空阀座上安装有真空阀。
10.使用权利要求1～9任一所述的太阳能风机的曝气方法，其特征在于包括如下步骤：
1)采用软管与各个排气管相连，软管的末端连接有三通，三通上连接有与曝气盘相连的连接管;
2)打开电机总成和风机总成，空气由进气管进入风机内再在风机的作用下进入曝气盘进行曝气。
说明书
一种污水处理站用太阳能曝气风机及曝气方法
技术领域
本发明涉及一种污水处理站用太阳能曝气风机及曝气方法，属于污水处理设备技术领域。
背景技术
利用具有一定风量和压力的鼓风机将空气或其他气体通过输送设备和扩散设备强制加入到水体或液体中的过程叫鼓风曝气，具有这种用途的风机叫曝气风机，曝气风机具有以下特点：
(1)具有一定的风量，曝气的目的是使水体或液体中增加足够的溶解氧，以满足好氧生物对氧气的需求;
(2)具有足够的压力，鼓风机曝气过程是气体与液体之间分子质量的传递过程，要使气体在液体中充分扩散和接触并阻止液体中悬浮物下沉，曝气风机必需能够产生足够的压力。
污水处理的方法有活性污泥法，是利用活性污泥在废水中的凝聚、吸附、氧化、分解和沉淀等作用，去除废水中有机污染物的一种废水处理方法，已成为污水处理的主流方法，该方法是向废水中连续通入空气，经过一段时间，好氧性微生物繁殖而形成的污泥状絮凝物栖息着以菌胶团为主的微生物群，这种微生物群具有很强的吸附与氧化有机物的能力，于是，为了给微生物提供充足的氧气则需要给污泥混合液曝气，而现有的曝气方式有鼓风曝气和机械曝气两种，相比之下鼓风曝气更加环保节能，目前的风机都只有一个排气管，一个排气管最多只能连接两个曝气盘，曝气效率低，若需要提高曝气效率，则需要增加风机的数量，增加了成本，且加繁了去污的工序。为此，我们提出一种污水处理站用太阳能曝气风机及曝气方法。
发明内容
本发明的主要目的在于提供一种污水处理站用太阳能曝气风机及曝气方法，通过在通气管的底部设置出气腔，在出气腔的侧壁设有若干排气管，一台风机可以连接多个曝气盘，曝气效率高，去污成本低，可以有效解决背景技术中的问题。
为实现上述目的，本发明采取的技术方案为：
一种污水处理站用太阳能曝气风机，包括底座和设于底座上为电机供电的太阳能电板，所述底座上安装有电机总成，所述电机总成通过传动带与安装在底座上的风机总成相连，所述风机总成外设有风机护罩，所述风机护罩的顶部设有与风机护罩相连通的通气管，所述通气管通过弹性接头与过渡管相连，所述过渡管的顶部连接有过滤机构，所述过滤机构的顶部通过弯管连接有进气管，所述通气管的底部与设在底座内部的出气腔相连，所述出气腔的侧壁设有若干与出气腔相连通的用于与曝气盘相连的排气管。
进一步的，所述电机总成包括与太阳能电板电连接的电机，所述电机的输出轴与皮带轮A相连。
进一步的，所述风机总成包括外壳和设于外壳内的真空泵，所述外壳内设有通过传动带与皮带轮A相连的皮带轮B，所述皮带轮B通过轴承连接有齿轮A，所述齿轮A的一侧啮合有齿轮B，所述齿轮B通过轴承与外壳固定，所述轴承的末端位于风机护罩内部设有风机叶轮。
进一步的，所述风机叶轮包括与轴承相连的安装轴，所述安装轴外设有外径逐渐增大的筒体，所述筒体外部设有若干弧形叶轮。
进一步的，所述弯管内部设有贴近管壁处设有消音器。
进一步的，所述过滤机构包括过滤筒体，所述过滤筒体上铰接有可拆卸的密封盖，过滤筒体内部位于密封盖处嵌合安装有进气滤芯。
进一步的，所述出气腔上铰接有可拆卸的密封门，出气腔内位于排气管的上方嵌合安装有出气滤芯。
进一步的，所述排气管包括与出气腔相连通的套筒，所述套筒上设有与套筒一体成型的安装嘴。
进一步的，所述过渡管上位于两侧处分别设有与过渡管相连通的真空表和控制阀，控制阀包括与过渡管相连通的真空阀座，所述真空阀座上安装有真空阀。
本发明还提供一种使用太阳能风机曝气的方法，包括如下步骤：
1)采用软管与各个排气管相连，软管的末端连接有三通，三通上连接有与曝气盘相连的连接管;
2)打开电机总成和风机总成，空气由进气管进入风机内再在风机的作用下进入曝气盘进行曝气。
本发明使用时空气从进气管进入弯管，经由过滤机构后通过过渡管进入风机总成，在风机总成的作用下从排气管处排出进入曝气盘。本发明通过在通气管的底部设置出气腔，在出气腔的侧壁设有若干排气管，一台风机可以连接多个曝气盘，曝气效率高，去污成本低。
