申请日2017.11.28
公开(公告)日2018.03.09
IPC分类号C02F9/10; H02J7/35; F24S10/70
摘要
本发明公开了一种太阳能微动力废水处理设备，包括水管架、太阳能热水管、水箱、水池、固定板、支撑架、蓄电池、引流板、太阳能电池板、水槽、水车、电机、过滤板、水管、开关、支腿、固定螺母、固定圈、固定轴、卡带、传动轴、通孔、凸块、弹簧和卡槽。本发明传动轴与水车转动连接，当水池换水时水车停转或者停电后水车需要再次驱动，将固定轴的表面的卡带拆下，固定轴的内部凸块被弹簧弹出，将凸块与水车的内侧壁的卡槽卡合，将开关打开，电机带动和水车继续运转，等待水车运转正常可关闭电源节约资源，不影响水车的正常工作，经处理后的水进入水箱加热可用来生活洗漱，太阳能电池板的底部的引流板可在雨天保护蓄电池不受雨水侵袭。

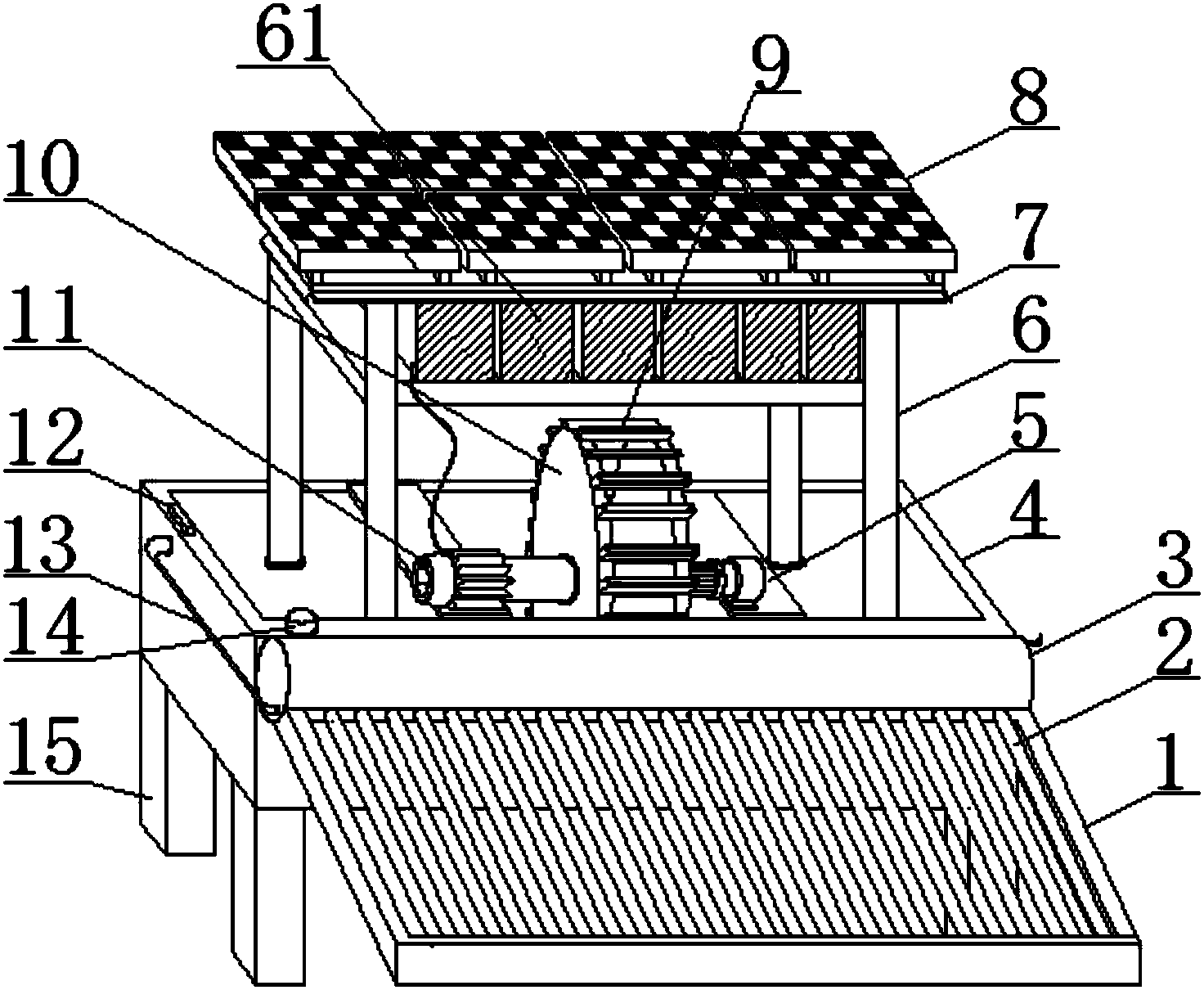

摘要附图
权利要求书
1.一种太阳能微动力废水处理设备，包括水池(4)，其特征在于：所述水池(4)的底部四角处对称固定连接支腿(15)，且所述水池(4)的侧壁固定连接水箱(3);所述水箱(3)的表面固定连接水管架(1)，且所述水管架(1)的内部与所述水箱(3)固定连接太阳能热水管(2);所述水箱(3)的侧壁设有水管(13)，且所述水管(13)的一端与所述水池(4)连接;所述水池(4)的侧壁的内部与所述水管(13)对应滑动连接过滤板(12)，且所述水池(4)的顶部设有开关(14);所述水池(4)的两个侧面之间固定连接两个固定板(5);其中一个所述固定板(5)的表面安装电机(11)。且所述电机(11)与传动轴(20)固定连接;所述传动轴(20)的表面转动连接水车(10);所述传动轴(20)的表面开设通孔(21);所述水车(10)的内侧壁开设卡槽(24)，且所述水车(10)的表面安装若干水槽(9);另一个所述固定板(5)的表面固定连接固定圈(17)，且所述固定圈(17)的内部转动连接固定轴(18);所述固定轴(18)的内部设有弹簧(23)，且所述弹簧(23)的顶部固定连接凸块(22);所述凸块(22)与所述通孔(21)卡合连接;所述凸块(22)的表面套接卡带(19);所述卡带(19)通过固定螺母(16)固定于所述固定轴(18)的表面;所述水池(4)的内部固定连接四个支撑架(6)，且所述支撑架(6)顶部固定连接太阳能电池板(8);所述四个所述支撑架(6)支架安装若干蓄电池(61)，且所述蓄电池(61)与所述开关(14)电性连接，且所述开关(14)与所述电机(11)电性连接;所述太阳能电池板(8)的底部设有引流板(7)。
2.根据权利要求1所述的一种太阳能微动力废水处理设备，其特征在于：所述传动轴(20)的最小直径大于所述固定轴(18)的最大直径，且所述固定轴(18)的最大直径等于所述固定圈(17)的最小直径，且所述传动轴(20)的最大直径等于所述固定圈(17)的最大直径。
3.根据权利要求1所述的一种太阳能微动力废水处理设备，其特征在于：所述凸块(22)呈长方体结构，且所述凸块(22)的数量等于所述卡槽(24)的数量。
4.根据权利要求2所述的一种太阳能微动力废水处理设备，其特征在于：所述固定轴(18)的长度等于所述传动轴(20)的长度的二分之一，且所述传动轴(20)是一种中空圆柱形的传动轴。
5.根据权利要求1所述的一种太阳能微动力废水处理设备，其特征在于：所述引流板(7)呈长方体结构，且所述引流板(7)与所述水池(4)的底部之间的夹角为45°。
6.根据权利要求1所述的一种太阳能微动力废水处理设备，其特征在于：所述太阳能电池板(8)与所述太阳能热水管(2)平行，且所述太阳能电池板(8)与所述太阳能热水管(2)倾斜设置。
说明书
一种太阳能微动力废水处理设备
技术领域
本发明涉及一种废水处理，具体为一种太阳能微动力废水处理设备，属于环保设备应用技术领域。
背景技术
太阳能，是指太阳的热辐射能，主要表现就是常说的太阳光线。在现代一般用作发电或者为热水器提供能源。太阳能是由太阳内部氢原子发生氢氦聚变释放出巨大核能而产生的，来自太阳的辐射能量。人类所需能量的绝大部分都直接或间接地来自太阳。植物通过光合作用释放氧气、吸收二氧化碳，并把太阳能转变成化学能在植物体内贮存下来。煤炭、石油、天然气等化石燃料也是由古代埋在地下的动植物经过漫长的地质年代演变形成的一次能源。地球本身蕴藏的能量通常指与地球内部的热能有关的能源和与原子核反应有关的能源。废水处理就是利用物理、化学和生物的方法对废水进行处理，使废水净化，减少污染，以至达到废水回收、复用，充分利用水资源。
但是目前的废水处理设备只能通过电能将处理过的废水或者未经处理的废水进行搅拌，浪费资源，现有的太阳能微动力废水处理装置都是将太阳能转化为电能来处理废水，阴雨天气蓄电池的电能长时间使用也会缺电，导致废水处理设备不能正常的工作，影响生产和人们的对水的需求，现有的废水处理装置不能实现将电能作为首次驱动，驱动后的废水处理装置必须一直使用电能，一旦停电就不能工作。
发明内容
本发明的目的就在于为了解决上述问题而提供一种太阳能微动力废水处理设备，结构紧凑，节约资源，操作简单，保护性能好。
本发明通过以下技术方案来实现上述目的，一种太阳能微动力废水处理设备，包括水池，所述水池的底部四角处对称固定连接支腿，且所述水池的侧壁固定连接水箱;所述水箱的表面固定连接水管架，且所述水管架的内部与所述水箱固定连接太阳能热水管;所述水箱的侧壁设有水管，且所述水管的一端与所述水池连接;所述水池的侧壁的内部与所述水管对应滑动连接过滤板，且所述水池的顶部设有开关;所述水池的两个侧面之间固定连接两个固定板;其中一个所述固定板的表面安装电机。且所述电机与传动轴固定连接;所述传动轴的表面转动连接水车;所述传动轴的表面开设通孔;所述水车的内侧壁开设卡槽，且所述水车的表面安装若干水槽;另一个所述固定板的表面固定连接固定圈，且所述固定圈的内部转动连接固定轴;所述固定轴的内部设有弹簧，且所述弹簧的顶部固定连接凸块;所述凸块与所述通孔卡合连接;所述凸块的表面套接卡带;所述卡带通过固定螺母固定于所述固定轴的表面;所述水池的内部固定连接四个支撑架，且所述支撑架顶部固定连接太阳能电池板;所述四个所述支撑架支架安装若干蓄电池，且所述蓄电池与所述开关电性连接，且所述开关与所述电机电性连接;所述太阳能电池板的底部设有引流板。
优选的，为了实现所述固定轴在所述传动轴的内部既可以转动，又可以固定连接，当停电时仍然可以驱动所述水车，所述传动轴的最小直径大于所述固定轴的最大直径，且所述固定轴的最大直径等于所述固定圈的最小直径，且所述传动轴的最大直径等于所述固定圈的最大直径。
优选的，为了实现所述固定轴与所述水车固定，当停电时所述蓄电池可驱动所述水车，不影响正常工作，所述凸块呈长方体结构，且所述凸块的数量等于所述卡槽的数量。
优选的，为了避免所述固定轴在所述传动轴的内部滑落，所述固定轴的长度等于所述传动轴的长度的二分之一，且所述传动轴是一种中空圆柱形的传动轴。
优选的，为了更好的保护蓄电池，避免所述蓄电池进水损坏，所述引流板呈长方体结构，且所述引流板与所述水池的底部之间的夹角为45°。
优选的，为了全面的吸收太阳能为所述蓄电池蓄电，所述太阳能电池板与所述太阳能热水管平行，且所述太阳能电池板与所述太阳能热水管倾斜设置。
本发明的有益效果是：本发明传动轴与水车转动连接，当水池换水时水车停转或者停电后水车需要再次驱动，将固定轴的表面的卡带拆下，固定轴的内部凸块被弹簧弹出，将凸块与水车的内侧壁的卡槽卡合，此时传动轴与水车固定连接，将开关打开，电机带动和水车继续运转，等待水车运转正常可关闭电源节约资源，不影响水车的正常工作，经处理后的水进入水箱加热可用来生活洗漱，太阳能电池板的底部的引流板可在雨天保护蓄电池不受雨水侵袭。
