申请日2015.10.31
公开(公告)日2016.06.22
IPC分类号B01D21/24
摘要
本实用新型公开了一种沉淀池的污泥排放装置及系统，所述装置包括空气源和排泥管;所述排泥管设置有进气口以及用于吸取沉淀池中的污泥的吸孔;所述空气源包括出气口，所述空气源的出气口与所述排泥管的进气口连接，以对所述排泥管提供气流，进而将所述排泥管的吸孔上的污泥吹散。通过上述方式，本实用新型能够提升污泥的排放能力，同时可以减少人工清理以及降低沉淀池的清理时间，有利于降低成本和提高生产效率。

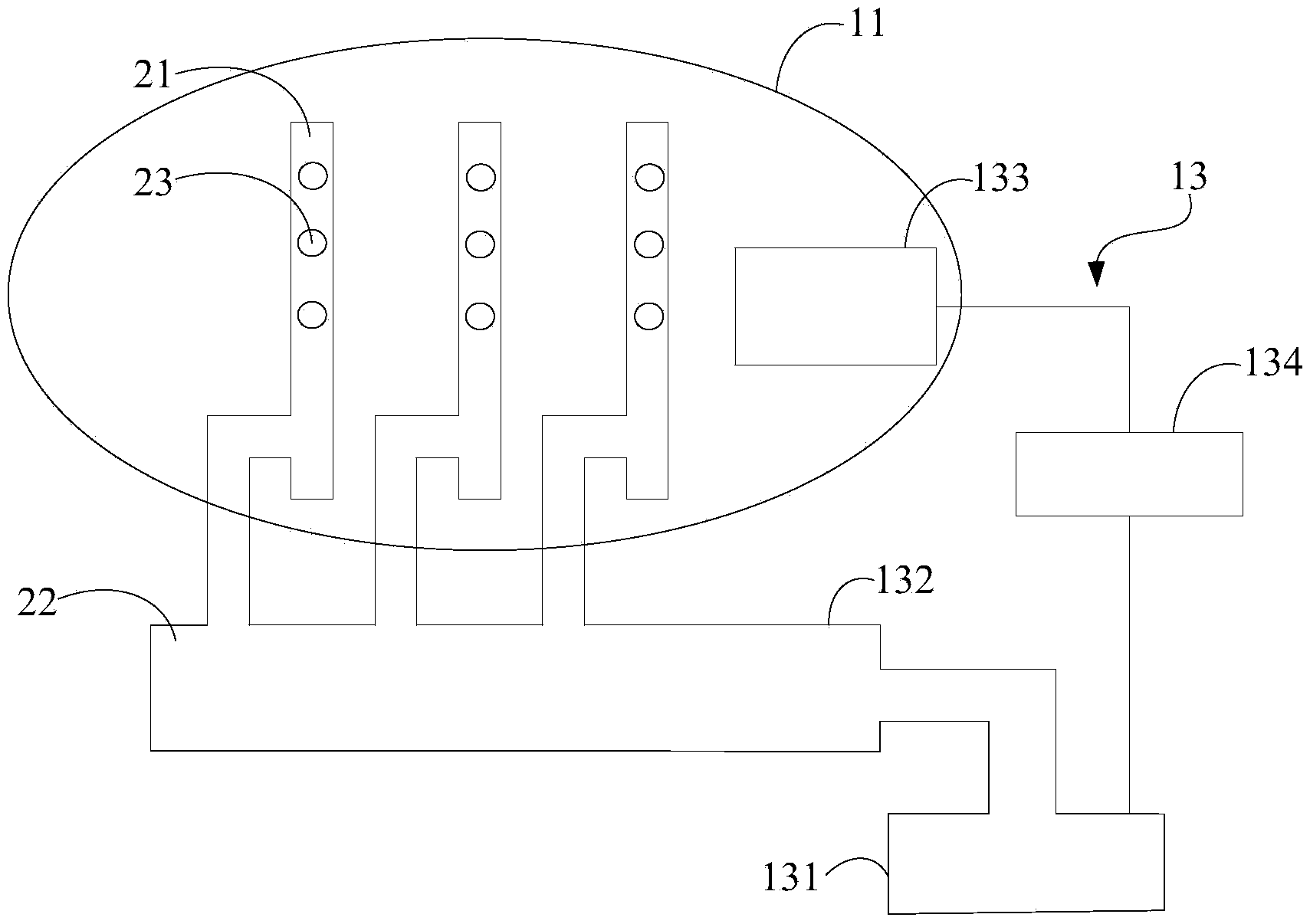

摘要附图
权利要求书
1.一种沉淀池的污泥排放装置，其特征在于，包括空气源和排泥管;
所述排泥管设置有进气口以及用于吸取沉淀池中的污泥的吸孔;
所述空气源包括出气口，所述空气源的出气口与所述排泥管的进气口连接，以对所述排泥管提供气流，进而将所述排泥管的吸孔上的污泥吹散。
2.根据权利要求1所述的污泥排放装置，其特征在于，所述空气源为空气压缩机或风机。
3.根据权利要求1所述的污泥排放装置，其特征在于，还包括水位监测传感器和控制电路，所述水位监测传感器位于所述沉淀池中，所述控制电路的输入端与所述水位监测传感器连接，输出端与所述空气源连接。
4.根据权利要求1所述的污泥排放装置，其特征在于，所述排泥管包括相互连通的第一支管和第二支管，所述第一支管位于所述沉淀池的底部，所述吸孔设置在所述第一支管上，所述沉淀池中的污泥自所述吸孔进入第一支管，并从所述第二支管排出，所述进气口设置在所述第二支管上。
5.根据权利要求4所述的污泥排放装置，其特征在于，所述第二支管的孔径大于所述第一支管的孔径。
6.一种沉淀池的污泥排放系统，其特征在于，包括沉淀池、过滤池以及污泥排放装置;
所述沉淀池与所述过滤池连通，源水经过所述沉淀池的沉淀后流入所述过滤池，所述污泥排放装置包括空气源和排泥管;
所述排泥管设置有进气口以及用于吸取所述沉淀池中的污泥的吸孔，所述空气源包括出气口，所述空气源的出气口与所述排泥管的进气口连接，以对所述排泥管提供气流，进而将所述排泥管的吸孔上的污泥吹散。
7.根据权利要求6所述的污泥排放系统，其特征在于，所述空气源为空气压缩机或风机。
8.根据权利要求6所述的污泥排放系统，其特征在于，所述污泥排放装置还包括水位监测传感器和控制电路，所述水位监测传感器位于所述沉淀池中，所述控制电路的输入端与所述水位监测传感器连接，输出端与所述空气源连接。
9.根据权利要求6所述的污泥排放系统，其特征在于，所述排泥管包括相互连通的第一支管和第二支管，所述第一支管位于所述沉淀池的底部，所述吸孔设置在所述第一支管上，所述沉淀池中的污泥自所述吸孔进入第一支管，并从所述第二支管排出，所述进气口设置在所述第二支管上。
10.根据权利要求9所述的污泥排放系统，其特征在于，所述第二支管的孔径大于所述第一支管的孔径。
说明书
一种沉淀池的污泥排放装置及系统
技术领域
本实用新型涉及一种沉淀池的污泥排放装置及系统。
背景技术
造纸工业是一个与国民经济发展和社会文明建设息息相关的重要产业，纸和纸板的消费水平，是衡量现代化水平与文明程度的重要标志之一。同时众所周知，造纸工业是水污染大户，造纸废水在造纸企业中排放量大，这些废水如果不进行处理直接排放，将会对环境造成严重的污染，因此做好造纸污水治理工作，对保护环境有着积极的意义。
目前，通常使用的清水处理工艺中，污水经过沉淀池沉淀后泥水分离，上清液进入过滤池过滤后清水供生产使用，而沉淀池中的沉泥则通过池底的排泥管排出。
排泥过程中，一般是在排泥管上设置吸孔，以将沉淀池中的沉泥吸入排泥管中，然后经由排泥管排出。然而，当运行较长的时间后，沉淀池中的沉泥沉积可能较多，导致吸孔被污泥堵住而难以吸取沉泥，造成沉泥难以完全排出，此时还需要花费人力进行清理，不利于成本降低以及生产效率的提高。
实用新型内容
本实用新型主要解决的技术问题是提供一种沉淀池的污泥排放装置及系统，能够提升污泥的排放能力，同时可以减少人工清理以及降低沉淀池的清理时间，有利于降低成本和提高生产效率。
为解决上述技术问题，本实用新型采用的一个技术方案是：提供一种沉淀池的污泥排放装置，包括空气源和排泥管;所述排泥管设置有进气口以及用于吸取沉淀池中的污泥的吸孔;所述空气源包括出气口，所述空气源的出气口与所述排泥管的进气口连接，以对所述排泥管提供气流，进而将所述排泥管的吸孔上的污泥吹散。
其中，所述空气源为空气压缩机或风机。
其中，还包括水位监测传感器和控制电路，所述水位监测传感器位于所述沉淀池中，所述控制电路的输入端与所述水位监测传感器连接，输出端与所述空气源连接。
其中，所述排泥管包括相互连通的第一支管和第二支管，所述第一支管位于所述沉淀池的底部，所述吸孔设置在所述第一支管上，所述沉淀池中的污泥自所述吸孔进入第一支管，并从所述第二支管排出，所述进气口设置在所述第二支管上。
其中，其特征在于，所述第二支管的孔径大于所述第一支管的孔径。
为解决上述技术问题，本实用新型采用的另一个技术方案是：提供一种沉淀池的污泥排放系统，包括沉淀池、过滤池以及污泥排放装置;所述沉淀池与所述过滤池连通，源水经过所述沉淀池的沉淀后流入所述过滤池，所述污泥排放装置包括空气源和排泥管;所述排泥管设置有进气口以及用于吸取所述沉淀池中的污泥的吸孔，所述空气源包括出气口，所述空气源的出气口与所述排泥管的进气口连接，以对所述排泥管提供气流，进而将所述排泥管的吸孔上的污泥吹散。
其中，所述空气源为空气压缩机或风机。
其中，所述污泥排放装置还包括水位监测传感器和控制电路，所述水位监测传感器位于所述沉淀池中，所述控制电路的输入端与所述水位监测传感器连接，输出端与所述空气源连接。
其中，所述排泥管包括相互连通的第一支管和第二支管，所述第一支管位于所述沉淀池的底部，所述吸孔设置在所述第一支管上，所述沉淀池中的污泥自所述吸孔进入第一支管，并从所述第二支管排出，所述进气口设置在所述第二支管上。
其中，所述第二支管的孔径大于所述第一支管的孔径。
本实用新型的有益效果是：区别于现有技术的情况，本实用新型中，通过在排泥管设置进气口，将空气源的出气口和排泥管的进口连接，以对排泥管提供气流，进而将排泥管的吸孔上的污泥吹散，由此能够避免吸孔被污泥堵住，并且气流从吸孔吹出有利于将沉淀池中的沉泥吹松动，从而使得沉泥具有更好的流动性，有利于吸孔吸取污泥，并且不需要人工手动清理沉泥，有利于降低人工成本，且能够提高生产效率。
