小型便捷化废水处理装置

　　申请日2015.10.30

　　公开(公告)日2016.01.20

　　IPC分类号C02F9/02; B01D36/02; G05B19/04

　　摘要

　　本发明公开了一种小型便捷化废水处理装置，包括：壳体、水箱、过滤装置和控制装置，其中，所述控制装置中检测模块和控制模块，所述的水箱设于壳体的内部，所述的过滤装置设于水箱中，所述的控制装置设于壳体的上方，所述的过滤装置和检测模块均与控制模块连接。本发明中所述的小型便捷化废水处理装置，其结构简单，通过在排水口上设置过滤网，在水箱中设置过滤器来实现对污水的双重过滤在保证了污水处理质量的同时，其操作简单方便，不用去耗费大量的人力和物力，从而降低了企业和污水处理厂的投入成本，让其更好的满足客户的需求。

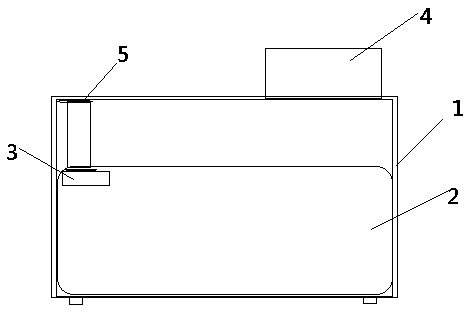

　　摘要附图

　　权利要求书

　　1.一种小型便捷化废水处理装置，其特征在于：壳体(1)、水箱(2)、过滤装置(3)和控制装置(4)，其中，所述控制装置(4)中检测模块和控制模块，所述的水箱(2)设于壳体(1)的内部，所述的过滤装置(3)设于水箱(2)中，所述的控制装置(4)设于壳体(1)的上方，所述的过滤装置(3)和检测模块均与控制模块连接。

　　2.根据权利要求1所述的一种小型便捷化废水处理装置，其特征在于：所述的壳体(1)上设有排水口(5)，所述的排水口(5)通过水管与水箱(2)连接。

　　3.根据权利要求1所述的一种小型便捷化废水处理装置，其特征在于：所述的过滤装置(3)由过滤网和过滤器构成，所述的过滤网设于排水口(5)上，所述的过滤器设于水箱(2)的内部。

　　4.根据权利要求1所述的一种小型便捷化废水处理装置，其特征在于：所述过滤网采用铝合金材料制成，其周围设有边框，所述边框上设有提手。

　　5.根据权利要求1所述的一种小型便捷化废水处理装置，其特征在于：所述的控制模块中设有编码器、数据存储器、数据寄存器、译码器、时钟控制器、数据分析器和控制器，所述的编码器的输入和输出端分别与检测模块的输出端和数据存储器的输入端连接，所述数据寄存器的两端分别与数据存储器的输出端和译码器的输入端连接，所述的译码器的输出端与数据分析器的输入端连接，所述的编码器、数据存储器、数据寄存器、译码器、时钟控制器和数据分析器均与控制器连接。

　　6.根据权利要求1所述的一种小型便捷化废水处理装置，其特征在于：所述控制装置(4)的控制方式分为手动控制方式和自动控制方式。

　　7.根据权利要求1所述的一种小型便捷化废水处理装置，其特征在于：所述的壳体(1)上设有操作盘(6)，所述的操作盘(6)与控制装置(4)连接。

　　8.根据权利要求7所述的一种小型便捷化废水处理装置，其特征在于：所述的操作盘(6)上设有开/关键、模式选择键、时间检测+、时间检测-、过滤+和过滤-。

　　9.一种小型便捷化废水处理装置的工作方法，其特征在于：具体的工作方法如下：

　　(1)：首先按下操作盘(6)上的开/关键，让整个装置进入工作状态;

　　(2)：然后将废水从壳体(1)的排水口倒入，经过过滤网过滤后再通过水管流入水箱(2)中;

　　(3)：然后经过水箱(2)中的过滤器对废水进行二次过滤，将废水中的一些有害成分进行去除;

　　(4)：待器过滤结束后通过排水管排到下水道即可;

　　(5)：在上述的工作过程中，使用者可以根据废水的种类和污浊的程度选择过滤的时间，如果废水较脏那么将过滤的时间延长;

　　(6)：在上述处理过程中，检测模块随时对废水的处理情况进行检测，并将检测的数据传送给编码器;

　　(7)：编码器在接收到数据后，将会理解对数据进行编码，然后将编码后数据传送给数据存储器进行存储;

　　(8)：然后数据存储器将会把数据传送给数据寄存器经过数据寄存器将数据传送给译码器对数据进行译码;

　　(9)：然后将译码后的数据传送给数据分析器对数据进行分析，并将分析的结果传送给控制器;

　　(10)：待控制器接收到数据后，其将会根据接收到的信号来控制整个装置的运行。

　　说明书

　　一种小型便捷化废水处理装置

　　技术领域

　　本发明涉及一种废水处理装置，具体是一种小型便捷化废水处理装置。

　　背景技术

　　随着社会经济的快速发展，人们的生活水平和生活质量都在不断的提高，无论是企业的生产还是人们的日常生活的用水量都在不断的提高，使得污水处理量逐年上升，同时也大大的增加了污水的处理费用。随着节能环保理念的逐渐深入，政府部门对于污水的排放标准越来越严格，特别是企业的污水，必须经过企业自身的处理达到排放指标后，方可进行排放，因而目前污水处理装置是大多数企业所必备的装置，然而家庭废水则大多数都是直接排入下水道中，这样将会导致污水处理站的污水处理成本过大。

　　目前市面上现有的污水处理装置大多数都是为企业提供，其结构较为的复杂，工作过程较为繁琐，需要耗费大量的人力和物力，这样将会大大的增加企业的成本投入，因而现有的污水处理装置并不能够真正的满足当前市场的需求。

　　发明内容

　　发明目的：本发明的目的是为了解决现有技术的不足，提供一种小型便捷化废水处理装置。

　　技术方案：为了实现以上目的，本发明所述的一种小型便捷化废水处理装置，包括：壳体、水箱、过滤装置和控制装置，其中，所述控制装置中检测模块和控制模块，所述的水箱设于壳体的内部，所述的过滤装置设于水箱中，所述的控制装置设于壳体的上方，所述的过滤装置和检测模块均与控制模块连接。本发明中所述的小型便捷化废水处理装置，其结构简单，通过在水箱中加入过滤装置来对进水水箱中的污水进行过滤，在保证了污水处理质量的同时，其操作简单方便，不用去耗费大量的人力和物力，从而降低了企业和污水处理厂的投入成本，让其更好的满足客户的需求。

　　本发明中所述的壳体上设有排水口，所述的排水口通过水管与水箱连接。

　　本发明中所述的过滤装置由过滤网和过滤器构成，所述的过滤网设于排水口上，所述的过滤器设于水箱的内部，让整个污水处理装置实现双重的过滤。

　　本发明中所述过滤网采用铝合金材料制成，其周围设有边框，所述边框上设有提手，方便过滤网的更换和清洗，其中提手的设置让过滤网的更换更为便捷化。

　　本发明中所述的控制模块中设有编码器、数据存储器、数据寄存器、译码器、时钟控制器、数据分析器和控制器，所述的编码器的输入和输出端分别与检测模块的输出端和数据存储器的输入端连接，所述数据寄存器的两端分别与数据存储器的输出端和译码器的输入端连接，所述的译码器的输出端与数据分析器的输入端连接，所述的编码器、数据存储器、数据寄存器、译码器、时钟控制器和数据分析器均与控制器连接。

　　本发明中所述控制装置的控制方式分为手动控制方式和自动控制方式。

　　本发明中所述的壳体上设有操作盘，所述的操作盘与控制装置连接。

　　本发明中所述的操作盘上设有开/关键、模式选择键、时间检测+、时间检测-、过滤+和过滤-。

　　本发明中所述的一种小型便捷化废水处理装置的工作方法，具体的工作方法如下：

　　(1)：首先按下操作盘上的开/关键，让整个装置进入工作状态;

　　(2)：然后将废水从壳体的排水口倒入，经过过滤网过滤后再通过水管流入水箱中;

　　(3)：然后经过水箱中的过滤器对废水进行二次过滤，将废水中的一些有害成分进行去除;
