申请日2017.11.16
公开(公告)日2018.02.06
IPC分类号F24D17/00; F24D19/10
摘要
本发明公开了一种供水装置的水处理调节装置，包括排水管、阀体控制器、三通管、设置在三通管第一端的冷水电磁阀、设置在三通管第二端的热水电磁阀及设置在三通管第三端的排水电磁阀，三通管的第一端与冷水管连接，三通管的第二端与热水管连接，三通管的第三端与排水管连接，冷水电磁阀、热水电磁阀和排水电磁阀均与阀体控制器连接。由于排水管、冷水管和热水管分别对应安装有排水电磁阀、冷水电磁阀和热水电磁阀，阀体只有开和闭两种状态，使用时根据具体需要选择对应阀体的开闭，有效地延长了水处理调节装置的使用寿命。本发明还公开了一种包括上述水处理调节装置的供水装置。

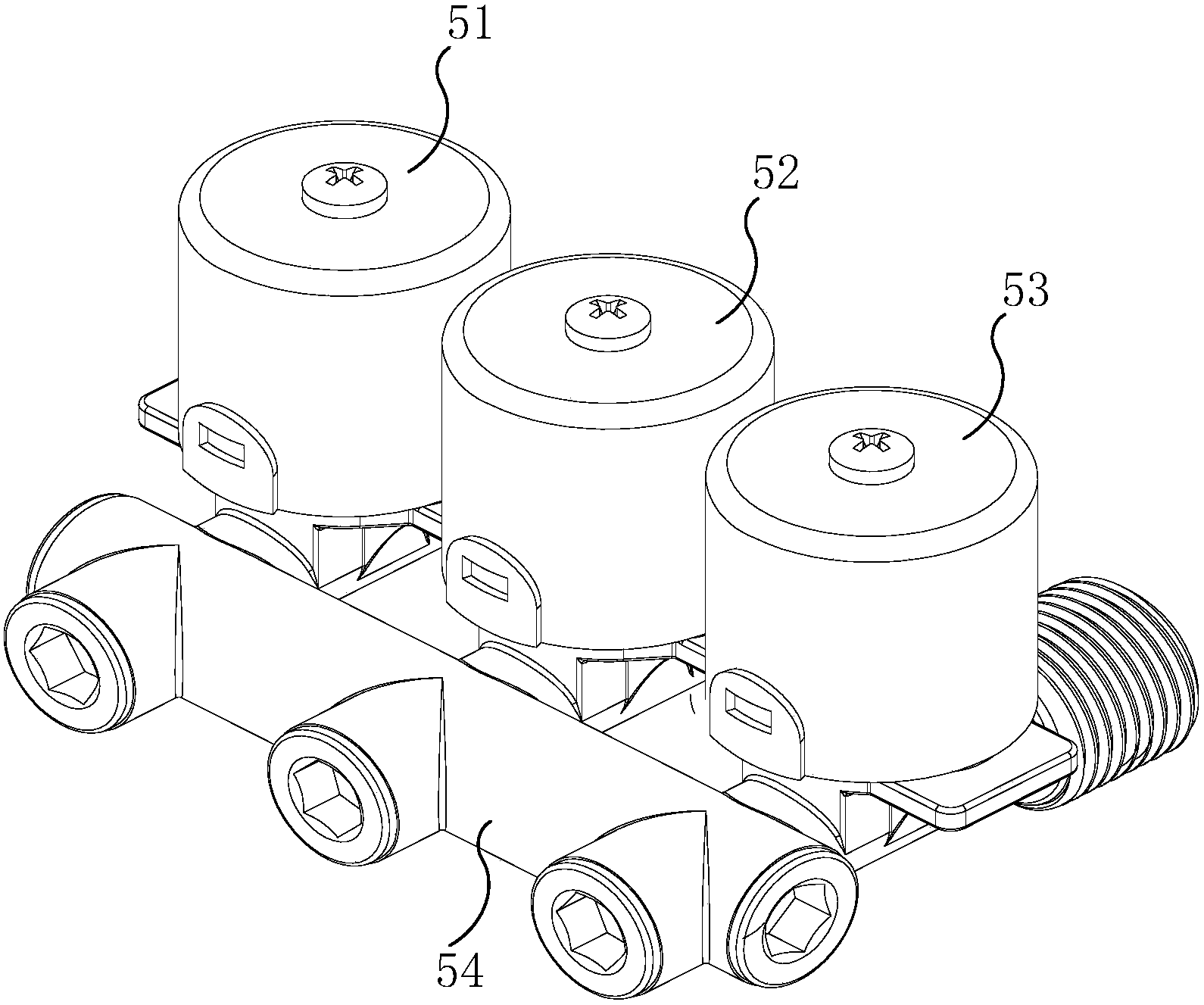

摘要附图
权利要求书
1.一种供水装置的水处理调节装置，其特征在于，包括排水管(2)、阀体控制器(6)、三通管(54)、设置在所述三通管(54)第一端的冷水电磁阀(51)、设置在所述三通管(54)第二端的热水电磁阀(53)及设置在所述三通管(54)第三端的排水电磁阀(52)，所述三通管(54)的第一端与冷水管(1)连接，所述三通管(54)的第二端与热水管(3)连接，所述三通管(54)的第三端与排水管(2)连接，所述冷水电磁阀(51)、所述热水电磁阀(53)和所述排水电磁阀(52)均与所述阀体控制器(6)连接。
2.根据权利要求1所述的水处理调节装置，其特征在于，还包括设置在所述冷水管(1)上的第一温度传感器(7)，所述第一温度传感器(7)与所述阀体控制器(6)连接。
3.根据权利要求2所述的水处理调节装置，其特征在于，还包括设置在所述热水管(3)上的第二温度传感器(8)，所述第二温度传感器(8)与所受阀体控制器(6)连接。
4.根据权利要求3所述的水处理调节装置，其特征在于，所述第一温度传感器(7)和/或所述第二温度传感器(8)为NTC薄膜电阻温度传感器。
5.根据权利要求1所述的水处理调节装置，其特征在于，还包括控制器安装座(10)，所述阀体控制器(6)安装在所述控制器安装座(10)上。
6.根据权利要求5所述的水处理调节装置，其特征在于，还包括外壳(11)及用于封堵所述外壳(11)两端的前面板(12)和后面板(9)，所述阀体控制器(6)、所述三通管(54)、所述冷水电磁阀(51)、所述热水电磁阀(53)和所述排水电磁阀(52)均位于所述外壳(11)内。
7.根据权利要求6所述的水处理调节装置，其特征在于，所述外壳(11)内部相对两侧均设有限位滑槽，所述控制器安装座(10)相对两侧设有位于所述限位滑槽内的限位凸起。
8.根据权利要求6所述的水处理调节装置，其特征在于，所述外壳(11)的底端设有减振座。
9.一种供水装置，包括供水管道及控制所述供水管道开闭的水处理调节装置，其特征在于，所述水处理调节装置为权利要求1-8中任一项所述的水处理调节装置。
说明书
供水装置及其水处理调节装置
技术领域
本发明涉及供水管路调节技术领域，特别涉及一种供水装置的水处理调节装置。本发明还涉及一种包括上述水处理调节装置的供水装置。
背景技术
供水装置常在医院、学校、日常生活等情况下使用，传统的供水装置包括热水管路、冷水管路，其中，热水管路用于输送热水，冷水管路用于输送冷水。由于嗜肺军团菌等危害人体健康的病菌生存和繁殖有一个舒适温度区间，通常为20摄氏度-50摄氏度，当冷热水管内的水温度进入病菌生存和繁殖的最佳区间时，此时靠近终端的热水管和冷水管内的用水将存在危害健康的风险。为了进行对供水装置进行抑菌操作，如图1所示，设置水处理调节装置对冷水管01和热水管03内温度进行调节。
传统的水处理调节装置包括阀体控制器06、三通阀05及与三通阀05连接的排水管02，其中三通阀05包括阀体、阀芯及驱动阀芯转动的电机，三通阀05的第一端口与热水管03连接，第二端口与冷水管01连接，第三端口与排水管02连接，当需要对冷水管02进行抑菌操作时，阀体控制器06驱动电机带动阀芯转动，封堵热水管03所在位置，使得冷水管01与排水管02连通，使得冷水管01抽取冷水进行降温，直至达到抑菌温度。同理，当热水管03需要进行抑菌操作时，控制器阀体控制器06驱动电机带动阀芯转动，封堵冷水管01所在位置，使得热水管03与排水管02连接，使得热水管03抽取热水进行升温，直至达到抑菌温度。
然而，水处理调节装置的三通阀05为电机带动阀芯转动的阀体，在进行抑菌操作的过程中，需要电机不断带动阀芯转动方向及位置，进而实现对应管道的封堵，阀芯不断转动，三通阀05容易损坏，使得水处理调节装置的使用寿命缩短。
因此，如何延长水处理调节装置的使用寿命，是本领域技术人员亟待解决的技术问题。
发明内容
本发明的目的是提供一种供述装置水处理调节装置，该水处理调节装置的使用寿命提高。本发明的另一目的是提供一种包括上述水处理调节装置的供水装置。
为实现上述目的，本发明提供一种供水装置的水处理调节装置，包括排水管、阀体控制器、三通管、设置在所述三通管第一端的冷水电磁阀、设置在所述三通管第二端的热水电磁阀及设置在所述三通管第三端的排水电磁阀，所述三通管的第一端与冷水管连接，所述三通管的第二端与热水管连接，所述三通管的第三端与排水管连接，所述冷水电磁阀、所述热水电磁阀和所述排水电磁阀均与所述阀体控制器连接。
优选地，还包括设置在所述冷水管上的第一温度传感器，所述第一温度传感器与所述阀体控制器连接。
优选地，还包括设置在所述热水管上的第二温度传感器，所述第二温度传感器与所受阀体控制器连接。
优选地，所述第一温度传感器和/或所述第二温度传感器为NTC薄膜电阻温度传感器。
优选地，还包括控制器安装座，所述阀体控制器安装在所述控制器安装座上。
优选地，还包括外壳及用于封堵所述外壳两端的前面板和后面板，所述阀体控制器、所述三通管、所述冷水电磁阀、所述热水电磁阀和所述排水电磁阀均位于所述外壳内。
优选地，所述外壳内部相对两侧均设有限位滑槽，所述控制器安装座相对两侧设有位于所述限位滑槽内的限位凸起。
优选地，所述外壳的底端设有减振座。
一种供水装置，包括供水管道及控制所述供水管道开闭的水处理调节装置，所述水处理调节装置为上述任一项所述的水处理调节装置。
在上述技术方案中，本发明提供的供水装置的水处理调节装置包括排水管、阀体控制器、三通管、设置在三通管第一端的冷水电磁阀、设置在三通管第二端的热水电磁阀及设置在三通管第三端的排水电磁阀，三通管的第一端与冷水管连接，三通管的第二端与热水管连接，三通管的第三端与排水管连接，冷水电磁阀、热水电磁阀和排水电磁阀均与阀体控制器连接。
通过上述描述可知，在本申请提供的水处理调节装置中，排水管、冷水管和热水管分别对应安装有排水电磁阀、冷水电磁阀和热水电磁阀，阀体只有开和闭两种状态，使用时根据具体需要选择对应阀体的开闭，相对于上述背景技术中通过电机带动阀芯循环转动实现对应水流通道开闭的情况，有效地延长了水处理调节装置的使用寿命。
