申请日2017.11.08
公开(公告)日2018.02.23
IPC分类号C02F1/00; C02F1/74; B01D46/10; C02F103/16
摘要
本发明公开了一种铝型材生产废水自动处理装置，其涉及铝型材技术领域，该装置包括：控制单元、曝气单元、废水处理池、废水进水管、电磁阀、传感器单元;所述曝气单元包括机座、机体部分固定在机座上的曝气马达，曝气头固定于机座的下方，且曝气头内设置有一同步联接于曝气电机转轴上的扇叶，机座上安装有一向曝气头内输送空气的进气管;所述废水处理池内底部覆盖有石灰层;所述电磁阀设在废水进水管的进水口处，所述废水进水管的出水口面向所述石灰层;所述电磁阀、传感器单元均与所述控制单元无线连接，所述曝气电机与所述控制单元电连接。本发明结构简单，设备成本较低，且采用自动控制系统，有效监控废水处理情况，处理效率高。

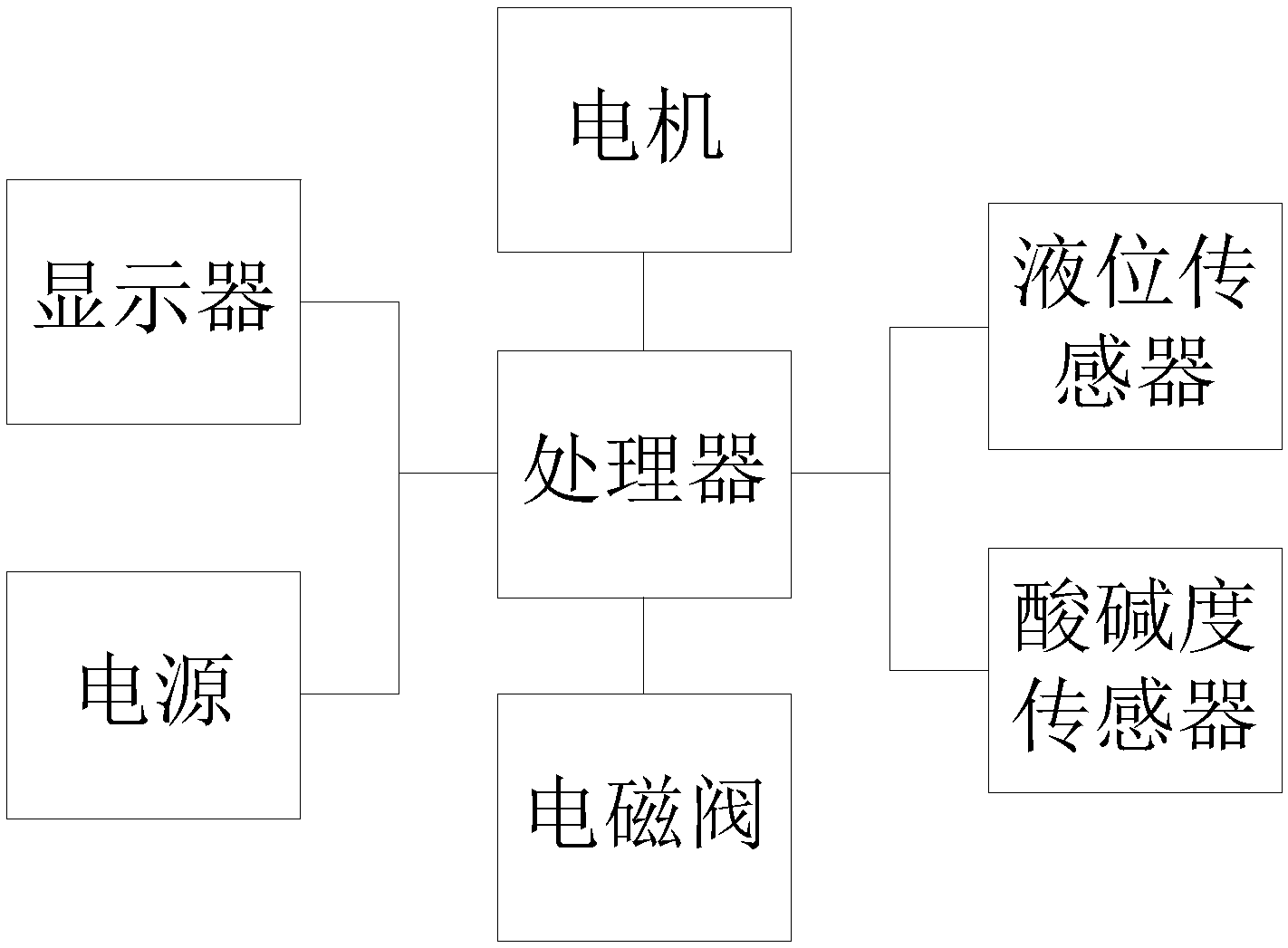

摘要附图
权利要求书
1.一种铝型材生产废水自动处理装置，其特征在于，该装置包括：控制单元、曝气单元、废水处理池、废水进水管、电磁阀、传感器单元;
所述曝气单元包括机座、机体部分固定在机座上的曝气马达，曝气头固定于机座的下方，且曝气头内设置有一同步联接于曝气电机转轴上的扇叶，机座上安装有一向曝气头内输送空气的进气管;
所述废水处理池内底部覆盖有石灰层;
所述电磁阀设在废水进水管的进水口处，所述废水进水管的出水口面向所述石灰层;
所述电磁阀、传感器单元均与所述控制单元无线连接，所述曝气电机与所述控制单元电连接。
2.根据权利要求1所述的一种铝型材生产废水自动处理装置，其特征在于，所述控制单元包括壳体，所述壳体表面设置有液晶显示器，所述壳体内部设置有PLC控制器，所述PLC控制器与所述电磁阀、曝气电机、传感器单元电连接。
3.根据权利要求1所述的一种铝型材生产废水自动处理装置，其特征在于，所述传感器单元包括液位无线传感器和酸碱值无线传感器。
4.根据权利要求1所述的一种铝型材生产废水自动处理装置，其特征在于，所述曝气单元的进气管管口设置有防尘网。
5.根据权利要求1所述的一种铝型材生产废水自动处理装置，其特征在于，该装置还包括流量控制阀，所述流量控制阀设置有阀门和流量传感器，用于检测和调节废水流量。
说明书
一种铝型材生产废水自动处理装置
技术领域
本发明属于铝型材技术领域，尤其涉及一种铝型材生产废水自动处理装置。
背景技术
近十五年，铝型材得到了广泛的使用，小到家庭用的晾衣杆，大到航天设备组件，在很多方面取代了钢材，铝型材的生产也得到迅猛的发展。铝型材生产主要有熔铸、挤压、氧化、电泳喷涂、包装等工序。铝型材在成型后，需要对其进行表面处理，目前，铝型材的表面处理包括脱脂、碱蚀、酸洗、氧化及着色等工艺，在分别进行这些工艺之前，需要利用清水对成型的铝型材表面进行冲洗，从而产生大量的工业废水，加工生产一吨铝型材约产生15吨废水，而废水主要来自氧化车间。生产高档装修铝型材中，需要进行氧化着色，氧化着色产生的含重金属并难处理的废水。氧化着色使用了磷酸、锡镍等着色剂，封孔工序中使用了络合镍、氟化铵及其它有机添加剂等;电泳着色中也使用了磷化钝化、丙烯酸类和聚氨酯类电泳涂料、水溶性电泳漆。因此铝型材阳极氧化着色和电泳着色废水成份复杂，除与电镀废水一样含有锡、镍、铝金属等污染物外，还含磷、氟、氨氮、化学需氧量(COD)等污染物，并有很高的色度。这些工业废水一般具有强酸性，因此，不符合排放的要求，需要对其进行处理后才能排放。现有的铝型材生产厂家采用专用设备对上述其产生的工业废水进行处理，其设备成本较高，并且处理的效率较低，限制了铝型材的产量。
发明内容
本发明的目的旨在解决上述问题之一。
为此，提出一种铝型材生产废水自动处理装置，其结构简单，设备成本较低，且采用自动控制系统，有效监控废水处理情况，处理效率高。
本发明的具体技术方案如下：
一种铝型材生产废水自动处理装置，其包括：控制单元、曝气单元、废水处理池、废水进水管、电磁阀、传感器单元;
所述曝气单元包括机座、机体部分固定在机座上的曝气马达，曝气头固定于机座的下方，且曝气头内设置有一同步联接于曝气电机转轴上的扇叶，机座上安装有一向曝气头内输送空气的进气管;
所述废水处理池内底部覆盖有石灰层;
所述电磁阀设在废水进水管的进水口处，所述废水进水管的出水口面向所述石灰层;
所述电磁阀、传感器单元均与所述控制单元无线连接，所述曝气电机与所述控制单元电连接。
作为本发明的优选技术方案，所述控制单元包括壳体，所述壳体表面设置有液晶显示器，所述壳体内部设置有PLC控制器，所述PLC控制器与所述电磁阀、曝气电机、传感器单元电连接。
作为本发明的优选技术方案，所述传感器单元包括液位无线传感器和酸碱值无线传感器。
作为本发明的优选技术方案，所述曝气单元的进气管管口设置有防尘网。
作为本发明的优选技术方案，该装置还包括流量控制阀，所述流量控制阀设置有阀门和流量传感器，用于检测和调节废水流量。
与现有技术相比，本发明具有以下有益效果：
本发明采用了全自动的废水处理系统，在使用时，在触摸屏显示器2上输入控制参数，即可自动实现废水处理操作，期间，操作人员可以根据触摸屏显示器所显示的数据实时监控废水处理过程，整个处理过程自动化程度高，操作简便，大大提高了废水处理的工作效率和改善了处理效果。
