申请日2015.10.28
公开(公告)日2016.01.13
IPC分类号E03B1/04
摘要
本发明涉及一种家用废水收集利用装置，包括箱体，所述箱体内腔的下部为储水腔，所述储水腔的底部设有排水口，所述箱体内腔的中部并列设有过滤腔和废水进水台，所述箱体的侧壁上设有与所述过滤腔连通的过滤插口，所述过滤腔内设有过滤箱，所述过滤箱的一端穿过所述过滤插口插在所述过滤腔内，所述过滤箱的周边与所述箱体的内壁密封抵接，所述废水进水台上设有隔板，所述隔板上设有过滤孔，所述隔板将所述废水进水台上方的腔室与所述过滤箱上方的腔室。过滤箱采用抽插的形式从过滤插口插在箱体内的过滤腔内，当过滤箱需要清洗和更换时，只需要将过滤箱从过滤插口抽出即可，操作方便简单。

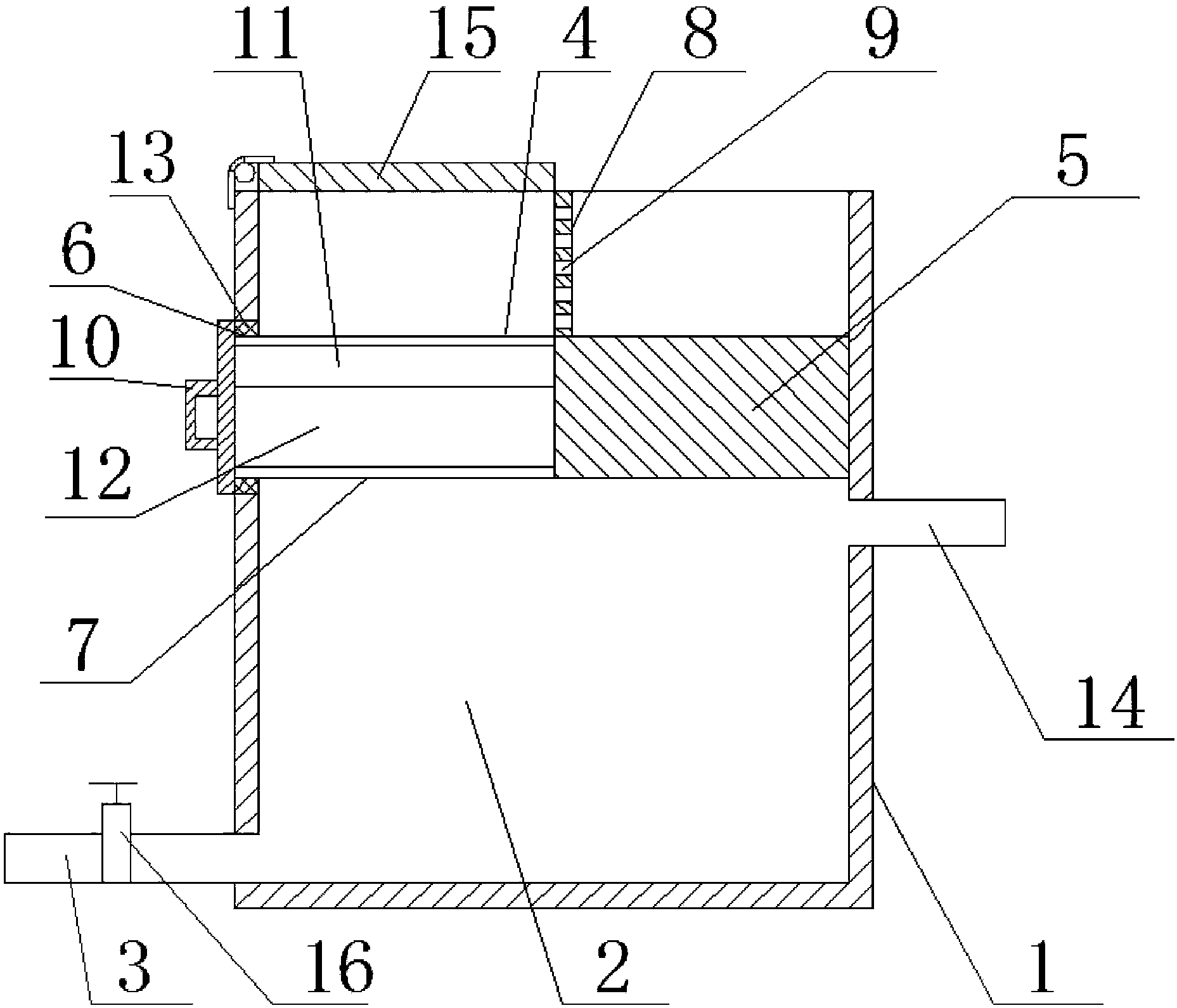

摘要附图
权利要求书
1.一种家用废水收集利用装置，其特征在于，包括箱体(1)，所述箱体(1)内腔的下部为储水腔(2)，所述储水腔(2)的底部设有排水口(3)，所述箱体(1)内腔的中部并列设有过滤腔(4)和废水进水台(5)，所述箱体(1)的侧壁上设有与所述过滤腔(4)连通的过滤插口(6)，所述过滤腔 (4)内设有过滤箱(7)，所述过滤箱(7)的一端穿过所述过滤插口(6) 插在所述过滤腔(4)内，所述过滤箱(7)的周边与所述箱体(1)的内壁密封抵接，所述废水进水台(5)上设有隔板(8)，所述隔板(8)上设有过滤孔(9)，所述隔板(8)将所述废水进水台(5)上方的腔室与所述过滤箱 (7)上方的腔室。
2.根据权利要求1所述的一种家用废水收集利用装置，其特征在于，所述过滤箱(7)设在所述箱体(1)外的一端上设有抽拉把手(10)。
3.根据权利要求1所述的一种家用废水收集利用装置，其特征在于，所述过滤箱(7)内从上至下依次设有过滤网层(11)和活性炭过滤层(12)。
4.根据权利要求1至3任一项所述的一种家用废水收集利用装置，其特征在于，所述过滤插口(6)的周边上设有密封垫(13)。
5.根据权利要求1至3任一项所述的一种家用废水收集利用装置，其特征在于，所述储水腔(2)的上部设有与所属箱体(1)外部连通的溢流管 (14)。
6.根据权利要求1至3任一项所述的一种家用废水收集利用装置，其特征在于，所述过滤腔(4)的竖直上方、所述箱体(1)的顶部设有盖板(15)。
7.根据权利要求1至3任一项所述的一种家用废水收集利用装置，其特征在于，所述排水管上设有排水阀(16)。
说明书
一种家用废水收集利用装置
技术领域
本发明涉及环保技术领域，尤其涉及一种家用废水收集利用装置。
背景技术
生活中，我们时时处处都会用到水，洗菜、做饭、洗衣、洗澡、冲厕、拖地板等等，每完成一个生活步骤，可能就会产生不少污水。当今，全球性的水污染，水资源的过度消耗和管理不当已经造成可利用水资源水量和水质的大幅下降。
现有的废水利用装置一般采用在水箱内设置过滤层，将废水注入到过滤层上，经过过滤层的过滤后使用，过滤层一般固定在水箱中，长时间使用后过滤层的过滤效果降低，当时过滤层的拆除非常麻烦。
发明内容
本发明所要解决的技术问题是提供一种能方便过滤箱清洗、安装和更换的家用废水收集利用装置。
本发明解决上述技术问题的技术方案如下：一种家用废水收集利用装置，包括箱体，所述箱体内腔的下部为储水腔，所述储水腔的底部设有排水口，所述箱体内腔的中部并列设有过滤腔和废水进水台，所述箱体的侧壁上设有与所述过滤腔连通的过滤插口，所述过滤腔内设有过滤箱，所述过滤箱的一端穿过所述过滤插口插在所述过滤腔内，所述过滤箱的周边与所述箱体的内壁密封抵接，所述废水进水台上设有隔板，所述隔板上设有过滤孔，所述隔板将所述废水进水台上方的腔室与所述过滤箱上方的腔室。
本发明的有益效果是：过滤箱采用抽插的形式从过滤插口插在箱体内的过滤腔内，当过滤箱需要清洗和更换时，只需要将过滤箱从过滤插口抽出即可，操作方便简单，带过滤孔的隔板的设置能在将废水注入到废水进水台后流入到过滤箱上方的过程中对废水进行初步过滤，避免较大垃圾邮箱过滤箱的使用寿命。
在上述技术方案的基础上，本发明还可以做如下改进。
进一步，所述过滤箱设在所述箱体外的一端上设有抽拉把手。
采用上述进一步方案的有益效果是：拉伸把手的设置方便过滤箱的抽出。
进一步，所述过滤箱内从上至下依次设有过滤网层和活性炭过滤层。
采用上述进一步方案的有益效果是：采用多层过滤，提高过滤的效果，并且过滤网层过滤后在经过活性炭过滤层过滤，能提高活性炭过滤层的使用寿命。
进一步，所述过滤插口的周边上设有密封垫。
采用上述进一步方案的有益效果是：密封垫的设置提高过滤箱与过滤插口之间的密封性。
进一步，所述储水腔的上部设有与所属箱体外部连通的溢流管。
采用上述进一步方案的有益效果是：溢流管能避免储水腔储水过多。
进一步，所述过滤腔的竖直上方、所述箱体的顶部设有盖板。
进一步，所述排水管上设有排水阀。
采用上述进一步方案的有益效果是：排水阀的设置能实现按需求排水。
