申请日2015.10.28
公开(公告)日2016.03.23
IPC分类号C02F1/44; B01D61/02; B01D65/02; B01D65/08
摘要
本实用新型公开一种垃圾渗滤液膜法深度处理系统，属于污水处理设备技术领域，包括进水高压泵，进水高压泵通过管道与纳滤机组的进口连接，纳滤机组的出口通过管道与纳滤产水箱连接，纳滤产水箱的出口通过管道与RO进水高压泵的进口连接，RO进水高压泵的出口通过管道与RO反渗透机组连接，RO反渗透机组的出口通过管道与排放水池连接，还包括膜机组清洗系统，膜机组清洗系统分别与纳滤机组和RO反渗透机组连接。本实用新型中的膜机组清洗系统可对纳滤膜或反渗透膜进行离线清洗，并对清洗后的膜元件性能进行测试，保证系统正常运行，并最大限度的延长了膜组件的使用寿命。

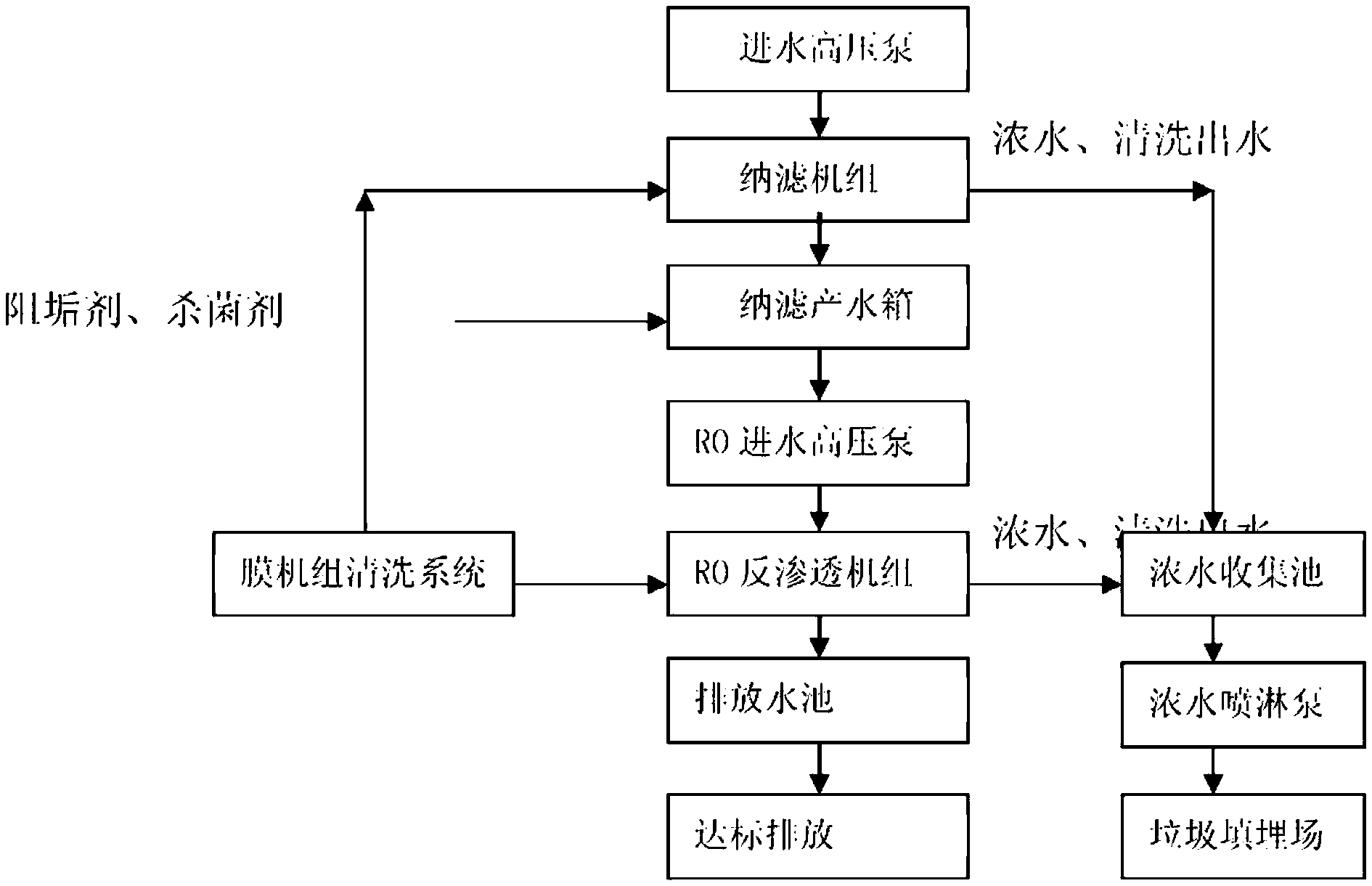

摘要附图
权利要求书
1.一种垃圾渗滤液膜法深度处理系统，其特征在于：包括进水高压泵，所述进水高压泵通过管道与纳滤机组的进口连接，所述纳滤机组的出口通过管道与纳滤产水箱连接，所述纳滤产水箱的出口通过管道与RO进水高压泵的进口连接，所述RO进水高压泵的出口通过管道与所述RO反渗透机组连接，所述RO反渗透机组的出口通过管道与所述排放水池连接，还包括膜机组清洗系统，所述膜机组清洗系统分别与所述纳滤机组和所述RO反渗透机组连接。
2.根据权利要求1所述的一种垃圾渗滤液膜法深度处理系统，其特征在于：所述纳滤机组连接有第一浓水、清洗出水管道，所述RO反渗透机组连接有第二浓水、清洗出水管道，所述第一浓水、清洗出水管道和所述第二浓水、清洗出水管道分别与浓水收集池连接。
3.根据权利要求2所述的一种垃圾渗滤液膜法深度处理系统，其特征在于：所述浓水收集池的出口通过管道连接有向垃圾填埋场喷淋的浓水喷淋泵。
4.根据权利要求1所述的一种垃圾渗滤液膜法深度处理系统，其特征在于：所述纳滤产水箱还连接有阻垢剂、杀菌剂进管。
说明书
一种垃圾渗滤液膜法深度处理系统
技术领域
本实用新型涉及污水处理设备技术领域，特别涉及一种垃圾渗滤液膜法深度处理系统。
背景技术
垃圾渗滤液是一种成分复杂，有机物浓度极高的废水，若不加以处理而直接排入环境，会造成严重的环境污染。垃圾填埋声、垃圾焚烧发电厂都会产生大量的垃圾渗滤液废水，这些废水BOD和COD浓度高、氨氮含量高，使之成为废水处理行业的一大难点。垃圾渗滤液处理的突出问题难降解有机物和高氨氮的降解问题。国内普遍采用物理法、物化法和生化等方法处理该类废水，但皆因有机物难以降解、处理成本高、脱氮效果差且易造成二次污染等原因难以推广。另一方面，随着人们生活水平的提高，国家环保标准不断提高，采用常规废水处理工艺难以满足目前的出水要求。
目前，通用的垃圾渗滤液处理工艺流程为生化处理+深度处理(膜法)工艺。该垃圾渗滤液生化处理系统存在的主要问题：
1.由于水质差，导致后续深度处理的膜元件污堵严重，平均纳滤膜和反渗透膜元件的使用周期为2～3个月，系统由于污染及污堵产水水量大大降低，产水水质恶化严重。
2.膜元件的更换频繁，造成运行成本进一步升高。
实用新型内容
本实用新型提供了一种垃圾渗滤液膜法深度处理系统，该系统离线地清洗纳滤膜和反渗透膜元件，解决现有的垃圾渗滤液处理系统中纳滤膜和反渗透膜元件更换频繁的问题。
为解决上述技术问题，本实用新型采用的技术方案为：
一种垃圾渗滤液膜法深度处理系统，包括进水高压泵，所述进水高压泵通过管道与纳滤机组的进口连接，所述纳滤机组的出口通过管道与纳滤产水箱连接，所述纳滤产水箱的出口通过管道与RO进水高压泵的进口连接，所述RO进水高压泵的出口通过管道与所述RO反渗透机组连接，所述RO反渗透机组的出口通 过管道与所述排放水池连接，还包括膜机组清洗系统，所述膜机组清洗系统分别与所述纳滤机组和所述RO反渗透机组连接。
其中，优选地，所述纳滤机组连接有第一浓水、清洗出水管道，所述RO反渗透机组连接有第二浓水、清洗出水管道，所述第一浓水、清洗出水管道和所述第二浓水、清洗出水管道分别与浓水收集池连接。
其中，优选地，所述浓水收集池的出口通过管道连接有向垃圾填埋场喷淋的浓水喷淋泵。
其中，优选地，所述纳滤产水箱还连接有阻垢剂、杀菌剂进管。
本实用新型的有益效果：
本实用新型中的膜机组清洗系统可对纳滤膜或反渗透膜进行离线清洗，并对清洗后的膜元件性能进行测试，保证系统正常运行，并最大限度延长膜组件使用寿命，使纳滤膜和反渗透膜的膜元件的使用寿命提高至6～8个月，大大降低了垃圾渗滤液处理系统的运营成本。
