申请日2015.10.08
公开(公告)日2016.02.10
IPC分类号C02F9/14
摘要
一种生态地下污水收集净化装置，包括配水区、净化区和集水区，三者都填埋于地下;配水区包括配水管和配水箱;净化区依次分为一级净化床、二级净化床和三级净化床，三者通过L型水管连接;配水箱通过配水管与一级净化床连接;集水区包括集水箱和集水管;集水箱通过集水管与三级净化床连接;一级净化床、二级净化床和三级净化床三者之间存在高低落差，且与土壤接触的部分都设置有防渗层。本实用新型提供的一种生态地下污水收集净化装置利用净化床的物理截留，以及微生物等生物降解方式有效去除水体送的有机污染物、富营养化元素、悬浮颗粒等污染因素，提升水质以及水体的洁净度和视觉美感。
权利要求书

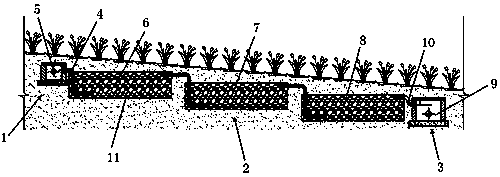

1.一种生态地下污水收集净化装置，其特征在于：包括配水区(1)、净化区(2)和集水区(3)，三者都填埋于地下;所述配水区(1)包括配水管(4)和配水箱(5);所述净化区(2)依次分为一级净化床(6)、二级净化床(7)和三级净化床(8)，三者通过L型水管连接;所述配水箱(5)通过配水管(4)与一级净化床(6)连接;所述集水区(3)包括集水箱(9)和集水管(10);所述集水箱(9)通过集水管(10)与三级净化床(8)连接;所述一级净化床(6)、二级净化床(7)和三级净化床(8)三者之间存在高低落差，且与土壤接触的部分都设置有防渗层(11)。
2.根据权利要求1所述的一种生态地下污水收集净化装置，其特征在于：所述一级净化床(6)内装填有有机污染物降解填料;所述二级净化床(7)内装填有氮型污染物降解填料;所述三级净化床内(8)装填有磷型污染物降解填料。
说明书
一种生态地下污水收集净化装置
技术领域
本实用新型涉及生态环保净化技术领域，具体涉及一种生态地下污水收集净化装置。
背景技术
随着社会发展、工业进步，产生的生活废水、工业废水也越来越多，错误排放的现象屡见不鲜，这些废水渗入到土地内，影响了土壤环境和地下水。时间长久后，土壤的去污能力和处理水能力就会之间丧失，导致整个地下土壤环境遭到破坏，打破了生态平衡。同时，土壤的环境破坏也会导致地面的绿化长势不良。地下污水的存才既会破坏地下土壤生态环境，也会破坏地上植被绿化环境，应该及时治理地下污水，维持美好生态环境。
实用新型内容
为克服上有技术的缺陷，本实用新型的目的旨在提出一种稳定持久、与地面景观协调的生态地下污水收集净化装置。
为实现上述目的，本实用新型采用如下之技术方案：
一种生态地下污水收集净化装置，其特征在于：包括配水区、净化区和集水区，三者都填埋于地下;所述配水区包括配水管和配水箱;所述净化区依次分为一级净化床、二级净化床和三级净化床，三者通过L型水管连接;所述配水箱通过配水管与一级净化床连接;所述集水区包括集水箱和集水管;所述集水箱通过集水管与三级净化床连接;所述一级净化床、二级净化床和三级净化床三者之间存在高低落差，且与土壤接触的部分都设置有防渗层。
上述方案的解释及进一步方案如下：
上述方案中，所述一级净化床内装填有有机污染物降解填料;所述二级净化床内装填有氮型污染物降解填料;所述三级净化床内装填有磷型污染物降解填料。
由于上述技术方案运用，本实用新型与现有技术相比具有下列优点：
本实用新型提供的一种生态地下污水收集净化装置利用净化床的物理截留，以及微生物等生物降解方式有效去除水体送的有机污染物、富营养化元素、悬浮颗粒等污染因素，提升水质以及水体的洁净度和视觉美感。
