申请日2015.08.29
公开(公告)日2015.12.30
IPC分类号C02F103/16; C02F9/10
摘要
本实用新型公开一种电镀废水零排放设备，包括电镀池、漂洗装置、过滤装置和蒸发装置，所述漂洗装置包括一级漂洗池、二级漂洗池和三级漂洗池，所述一级漂洗池连接二级漂洗池，所述二级漂洗池连接三级漂洗池，所述过滤装置包括活性炭过滤装置、微滤膜过滤装置和超滤膜过滤装置，所述性炭过滤装置连接微滤膜过滤装置，所述微滤膜过滤装置连接超滤膜过滤装置，所述一级漂洗池连接活性炭过滤装置，所述超滤膜过滤装置分别连接三级漂洗池和电镀池，所述蒸发装置包括蒸发塔，所述蒸发塔连接超滤膜过滤装置;该电镀废水零排放设备设计简单、节能环保和能减少环境污染。
权利要求书
1.一种电镀废水零排放设备，其特征在于：包括电镀池、漂洗装置、过滤装置和蒸发装置，所述漂洗装置包括一级漂洗池、二级漂洗池和三级漂洗池，所述一级漂洗池连接二级漂洗池，所述二级漂洗池连接三级漂洗池，所述过滤装置包括活性炭过滤装置、微滤膜过滤装置和超滤膜过滤装置，所述活性炭过滤装置连接微滤膜过滤装置，所述微滤膜过滤装置连接超滤膜过滤装置，所述一级漂洗池连接活性炭过滤装置，所述超滤膜过滤装置分别连接三级漂洗池和电镀池，所述蒸发装置包括蒸发塔，所述蒸发塔连接超滤膜过滤装置。
2.根据权利要求1所述的电镀废水零排放设备，其特征在于：所述超滤膜过滤装置和三级漂洗池之间设置有水泵。
3.根据权利要求2所述的电镀废水零排放设备，其特征在于：所述蒸发塔内设置有热水循环泵。
4.根据权利要求3所述的电镀废水零排放设备，其特征在于：所述热水循环泵内设置有太阳能热水器。
5.根据权利要求4所述的电镀废水零排放设备，其特征在于：所述超滤膜过滤装置包括浓水箱和淡水箱，所述浓水箱与电镀池连接，所述淡水箱与三级漂洗池连接。
6.根据权利要求5所述的电镀废水零排放设备，其特征在于：所述活性炭过滤装置侧壁上设置有排料口。
说明书
一种电镀废水零排放设备
技术领域
本实用新型涉及一种电镀废水零排放装置。
背景技术
电镀废水漂洗水中含很重金属污物，其废水如直接排放污染了水源。危害人类健康。另方面浪费了废水中含有的贵金属并浪费了水资源。
电镀就是利用电解原理在金属或者其他表面镀上一层金属或者合金，以实现材料性能的提高，如耐腐蚀性能的提升。电镀废水是电镀工厂排出的废水，因生产工艺的差别，有的电镀废水含铬，有的则含镉、含酸、含碱等，电镀废水中的重金属离子有的以简单的阳离子形式存在，如Ni2+，有的电镀废水中含有具有配位能力的阴离子，如CN-，所以在这些电镀废水中的阳离子往往以络合阳离子的形式存在，如Cd(CN)-;另外，在电镀废水中往往也含有有机添加剂。碱锌废水，如果不是无氰镀锌，则电镀废水中含有Zn2+、Zn(CN)42-、CN-等，这些物质对环境和人体的危害极大，由于氰离子具有超强的络合能力，进入人体后，其会和与氧化型细胞色素氧化酶中的三价铁结合，阻止其还原成二价铁，导致组织细胞缺氧，从而危及生命。
实用新型内容
本实用新型要解决的技术问题是提供一种设计简单、节能环保和能减少环境污染的电镀废水零排放设备。
为解决上述技术问题，本实用新型采用如下技术方案：

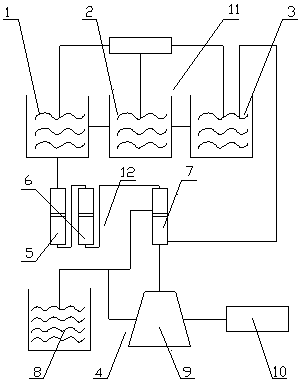

一种电镀废水零排放设备，包括电镀池、漂洗装置、过滤装置和蒸发装置，所述漂洗装置包括一级漂洗池、二级漂洗池和三级漂洗池，所述一级漂洗池连接二级漂洗池，所述二级漂洗池连接三级漂洗池，所述过滤装置包括活性炭过滤装置、微滤膜过滤装置和超滤膜过滤装置，所述性炭过滤装置连接微滤膜过滤装置，所述微滤膜过滤装置连接超滤膜过滤装置，所述一级漂洗池连接活性炭过滤装置，所述超滤膜过滤装置分别连接三级漂洗池和电镀池，所述蒸发装置包括蒸发塔，所述蒸发塔连接超滤膜过滤装置。
作为优选，所述超滤膜过滤装置和三级漂洗池之间设置有水泵。
作为优选，所述蒸发塔内设置有热水循环泵。
作为优选，所述热水循环泵内设置有太阳能热水器。
作为优选，所述超滤膜过滤装置包括浓水箱和淡水箱，所述浓水箱与电镀池连接，所述淡水箱与三级漂洗池连接。
作为优选，所述活性炭过滤装置侧壁上设置有排料口。
本实用新型的有益效果为：该电镀废水零排放设备通过漂洗装置和过滤相互结合，实现了废水处理，资源利用的循环过程，通过蒸发装置可把多余的废水蒸发处理，循环利用。
