申请日2015.08.27
公开(公告)日2016.01.27
IPC分类号C02F9/02
摘要
本实用新型公开了一种远程控制的景观水处理系统，包括壳体和设置在壳体内的水处理系统，水处理系统通过壳体外设置的进水管道与景观水源连接，所述的水处理系统包括在壳体内通过过滤管道沿水流方向依次设置的增压泵、预处理单元和深度处理单元，深度处理单元上部设置有产水管道，深度处理单元下部设置有空压机;所述的水处理系统连接有PLC控制器，PLC控制器与PC终端机连接。所述的PLC控制器与DTU模块连接，DTU模块连接通过无线传输与PC终端机连接。本实用新型利用PLC控制系统、DTU模块和PC终端机对景观水处理装置进行远程控制，无人值守、无人巡检，减少了景观水处理系统人力的投入，节省了时间成本和人力成本。
权利要求书

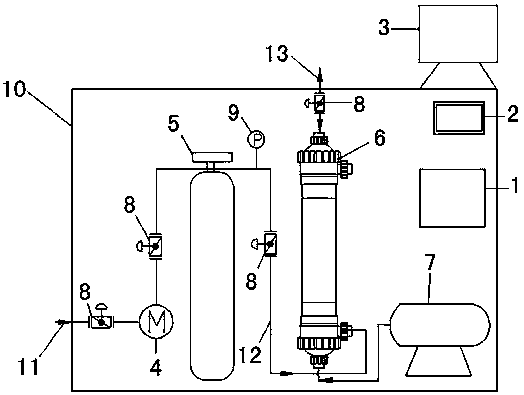

1.一种远程控制的景观水处理系统，包括壳体(10)和设置在壳体(10)内的水处理系统，水处理系统通过壳体(10)外设置的进水管道(11)与景观水源连接，其特征在于：所述的水处理系统包括在壳体(10)内通过过滤管道(12)沿水流方向依次设置的增压泵(4)、预处理单元(5)和深度处理单元(6)，深度处理单元(6)上部设置有产水管道(13)，深度处理单元(6)下部设置有空压机(7);
所述的水处理系统连接有PLC控制器(1)，PLC控制器(1)与PC终端机(3)连接。
2.根据权利要求1所述的远程控制的景观水处理系统，其特征在于：所述的深度处理单元(6)为气水混合超滤系统，气水混合超滤系统连接反洗单元。
3.根据权利要求1或2所述的远程控制的景观水处理系统，其特征在于：在进水管道(11)和增压泵(4)之间、增压泵(4)和预处理单元(5)之间、预处理单元(5)和深度处理单元(6)之间、深度处理单元(6)和产水管道(13)之间均设置有电磁阀(8);在预处理单元(5)和深度处理单元(6)之间设置有压力表(9)。
4.根据权利要求3所述的远程控制的景观水处理系统，其特征在于：所述的PLC控制器(1)与DTU模块(2)连接，DTU模块(2)连接通过无线传输与PC终端机(3)连接。
说明书
一种远程控制的景观水处理系统
技术领域
本实用新型涉及景观水净化设备技术领域，具体涉及一种远程控制的景观水处理系统。
背景技术
城市水景及人工湖，由于其开放式的特性，随着尘土、落叶、垃圾的侵入，景观水搁置时间的延长，湖水逐渐变得浑浊，水面悬浮垃圾和水底沉积物增多。加之景观水系统缺少循环，自净能力差，水中藻类和菌类大量滋生，造成水体富营养化，水质进一步恶化。
随着水资源的急速减少，使得水景及人工湖处理设备的大量增加，随之的是需要大量的人力与时间来进行操作与监测。
发明内容
本实用新型提供一种远程控制的景观水处理系统，解决目前景观水处理的操作与监测需要人工完成，耗费大量的人力与时间的问题。
为了解决上述问题，本实用新型的技术方案为：
一种远程控制的景观水处理系统，包括壳体和设置在壳体内的水处理系统，水处理系统通过壳体外设置的进水管道与景观水源连接，所述的水处理系统包括在壳体内通过过滤管道沿水流方向依次设置的增压泵、预处理单元和深度处理单元，深度处理单元上部设置有产水管道，深度处理单元下部设置有空压机;
所述的水处理系统连接有PLC控制器，PLC控制器与PC终端机连接。
所述的深度处理单元为气水混合超滤系统，气水混合超滤系统连接反洗单元。
在进水管道和增压泵之间、增压泵和预处理单元之间、预处理单元和深度处理单元之间、深度处理单元和产水管道之间均设置有电磁阀;在预处理单元和深度处理单元之间设置有压力表。
所述的PLC控制器与DTU模块连接，DTU模块连接通过无线传输与PC终端机连接。
本实用新型的有益效果：
1、本实用新型利用PLC控制系统、DTU模块和PC终端机对景观水处理装置进行远程控制，无人值守、无人巡检，减少了景观水处理系统人力的投入，节省了时间成本和人力成本;
2、本实用新型整个装置采用一体化设计、全自动控制，使用寿命长、易安装、可以随时随地的进行操作。
