申请日2015.11.23
公开(公告)日2017.05.31
IPC分类号C02F1/32
摘要
本发明公开了一种污水光催化杀菌处理装置，包括入口、壳体、金属过滤网、海绵层、过滤芯、细孔、活性炭吸附层、上层网、连接柱、三维二氧化钛纤维层、下层网、紫外灯和出口;本发明采用三维二氧化钛纤维层进行光催化杀菌，既能保证光催化剂(二氧化钛)的高效利用，又无需进行分离回收，降低了运行成本，整体结构简单，不需要人工参与运行，操作方便，处理效果好、效率高。
权利要求书

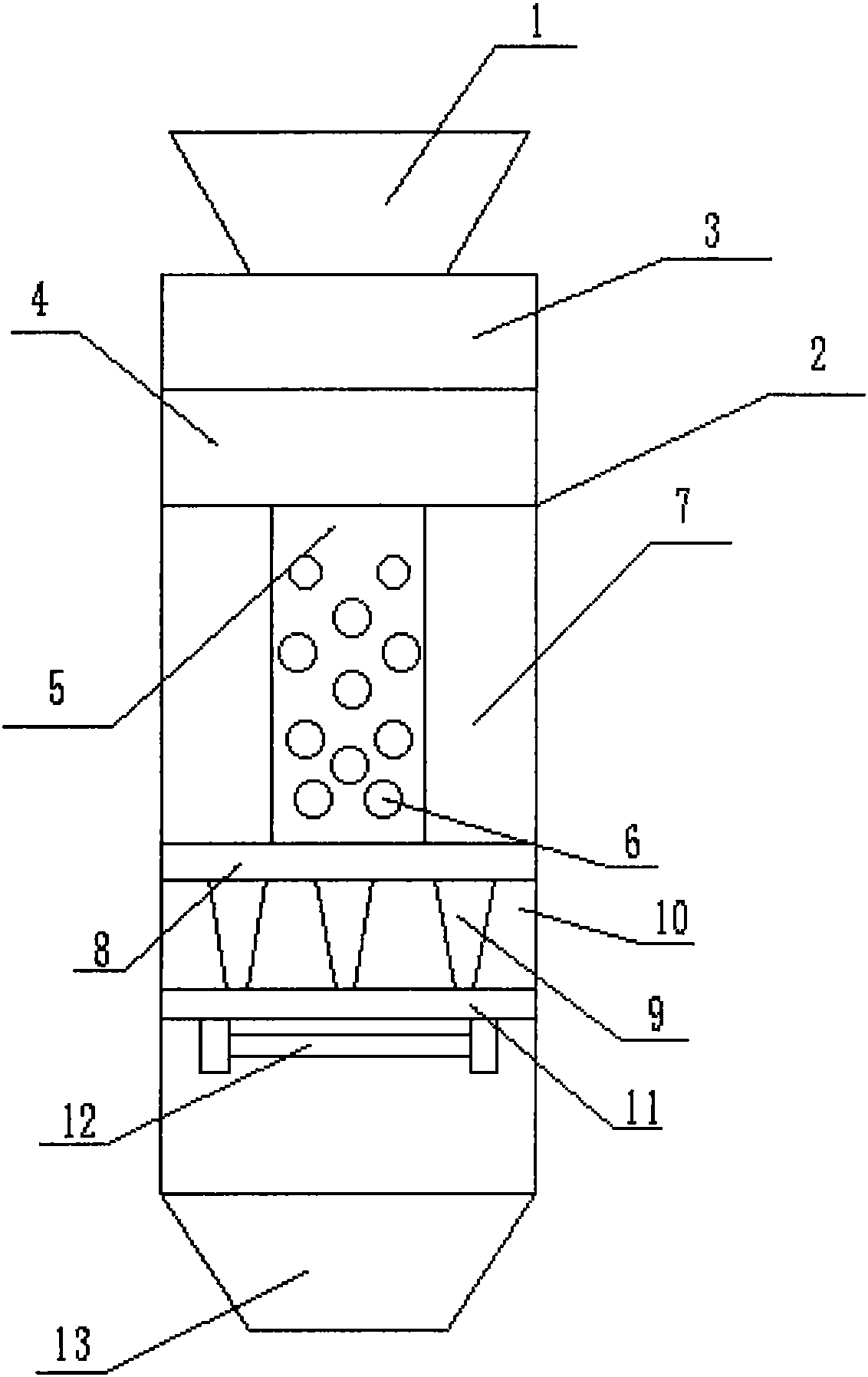

1.一种污水光催化杀菌处理装置，其特征在于：包括入口(1)、壳体(2)、金属过滤网(3)、海绵层(4)、过滤芯(5)、细孔(6)、活性炭吸附层(7)、上层网(8)、连接柱(9)、三维二氧化钛纤维层(10)、下层网(11)、紫外灯(12)和出口(13);
所述壳体(2)的上端固定连接有一个入口(1);
所述壳体(2)的腔室内部上固定连接有金属过滤网(3);
所述金属过滤网(3)的下端固定连接有海绵层(4);
所述海绵层(4)的下端固定连接有一个过滤芯(5);
所述过滤芯(5)上均布有数个细孔(6);
所述过滤芯(5)的外表面包覆有活性炭吸附层(7);
所述过滤芯(5)的下端固定连接有一个上层网(8);
所述上层网(8)的下端设有数个相互间隔的连接柱(9);
所述连接柱(9)的下端固定连接有一个下层网(11);
所述连接柱(9)之间填充有三维二氧化钛纤维层(10);
所述下层网(11)下端固定连接有紫外灯(12);
所述壳体(2)的下端固定连接有一个出口(13)。
2.根据权利要求1所述的一种污水光催化杀菌处理装置，其特征在于：所述入口(1)和出口(13)均呈喇叭口状。
3.根据权利要求1所述的一种污水光催化杀菌处理装置，其特征在于：所述过滤芯(5)为中空的圆柱状。
4.根据权利要求1所述的一种污水光催化杀菌处理装置，其特征在于：所述金属过滤网(3)和海绵层(4)的厚度一致。
说明书
一种污水光催化杀菌处理装置
技术领域：
本发明涉及催化反应处理技术领域，具体涉及一种污水光催化杀菌处理装置。
背景技术：
污水中存在大量有害菌群，在处理过程中往往不能杀灭;光催化具有低能耗、易操作、无二次污染等突出优点，对一些特殊污染物的去除效果更佳;目前光催化反应器主要分为悬浮型、负载型和内嵌型三种;悬浮型需要将光催化(二氧化钛微粉)分散在污水中，分离回收的技术难度和操作费用均较大，难以有效分离，不仅耗时长且分离不彻底，出水上清液还需进行二次过滤;此外，悬浮态光催化剂不能实现光催化处理工艺的连续运行;负载型光催化反应器可以从根本上避免分离回收的问题，但是，催化剂表面积和光源使用率低、光催化活性位点大为减少、催化活性不强、传染物传质过程差和长时间水利剪切作用导致催化剂严重脱附等弊端不可逾越;内嵌型光催化反应器是将光催化剂加入膜材料和膜结构中，实现光催化剂的内部固载附着，然而光催化剂的催化活性受到限制;二氧化钛纳米微粉存在着易凝聚、难回收及透光率低等固有缺陷，基于二氧化钛纳米基质的具有水处理功能的二氧化钛纤维在不降低纳米二氧化钛光催化性能的前提下，使用中可大幅提高光量子效率，使用后可直接分离催化剂，但是二氧化钛纤维在实际应用中还缺少简便适配的载体。
发明内容：
本发明的目的就在于为了解决上述问题而提供一种污水光催化杀菌处理装置，提供一种处理效果好、效率高、能够保证出水水质的污水光催化杀菌处理装置。
为了解决上述问题，本发明提供了一种技术方案：一种污水光催化杀菌处理装置，包括入口、壳体、金属过滤网、海绵层、过滤芯、细孔、活性炭吸附层、上层网、连接柱、三维二氧化钛纤维层、下层网、紫外灯和出口;所述壳体的上端固定连接有一个入口;所述壳体的腔室内部上固定连接有金属过滤网;所述金属过滤网的下端固定连接有海绵层;所述海绵层的下端固定连接有一个过滤芯;所述过滤芯上均布有数个细孔;所述过滤芯的外表面包覆有活性炭吸附层;所述过滤芯的下端固定连接有一个上层网;所述上层网的下端设有数个相互间隔的连接柱;所述连接柱的下端固定连接有一个下层网;所述连接柱之间填充有三维二氧化钛纤维层;所述下层网下端固定连接有紫外灯;所述壳体的下端固定连接有一个出口。
作为优选，所述入口和出口均呈喇叭口状。
作为优选，所述过滤芯为中空的圆柱状。
作为优选，所述金属过滤网和海绵层的厚度一致。
本发明的有益效果：本发明采用三维二氧化钛纤维层进行光催化杀菌，既能保证光催化剂(二氧化钛)的高效利用，又无需进行分离回收，降低了运行成本，整体结构简单，不需要人工参与运行，操作方便，处理效果好、效率高。
