申请日2015.09.17
公开(公告)日2016.01.20
IPC分类号B01D33/11; B01D33/76; B01D33/46
摘要
本实用新型属于除渣机领域，尤其涉及一种滚筒式餐饮废水自动除渣机，其特征在于：所述箱体上开设有出水口，所述箱体的内部设置有滚筒，所述滚筒上设置有通水孔，所述进水弯头的一端设置于箱体的外部形成进水口并且其另一端设置于滚筒的内部形成弯头排水口，所述电机安装于所述箱体上，所述电机的输出轴通过传动件与所述滚筒传动，所述带料板安装于所述滚筒的内部，所述导料板的一端设置于滚筒的内部形成接料口并且其另一端设置于箱体的外部形成排渣口，所述通水孔清理装置安装于所述箱体上并且其设置于所述通水孔的一侧。

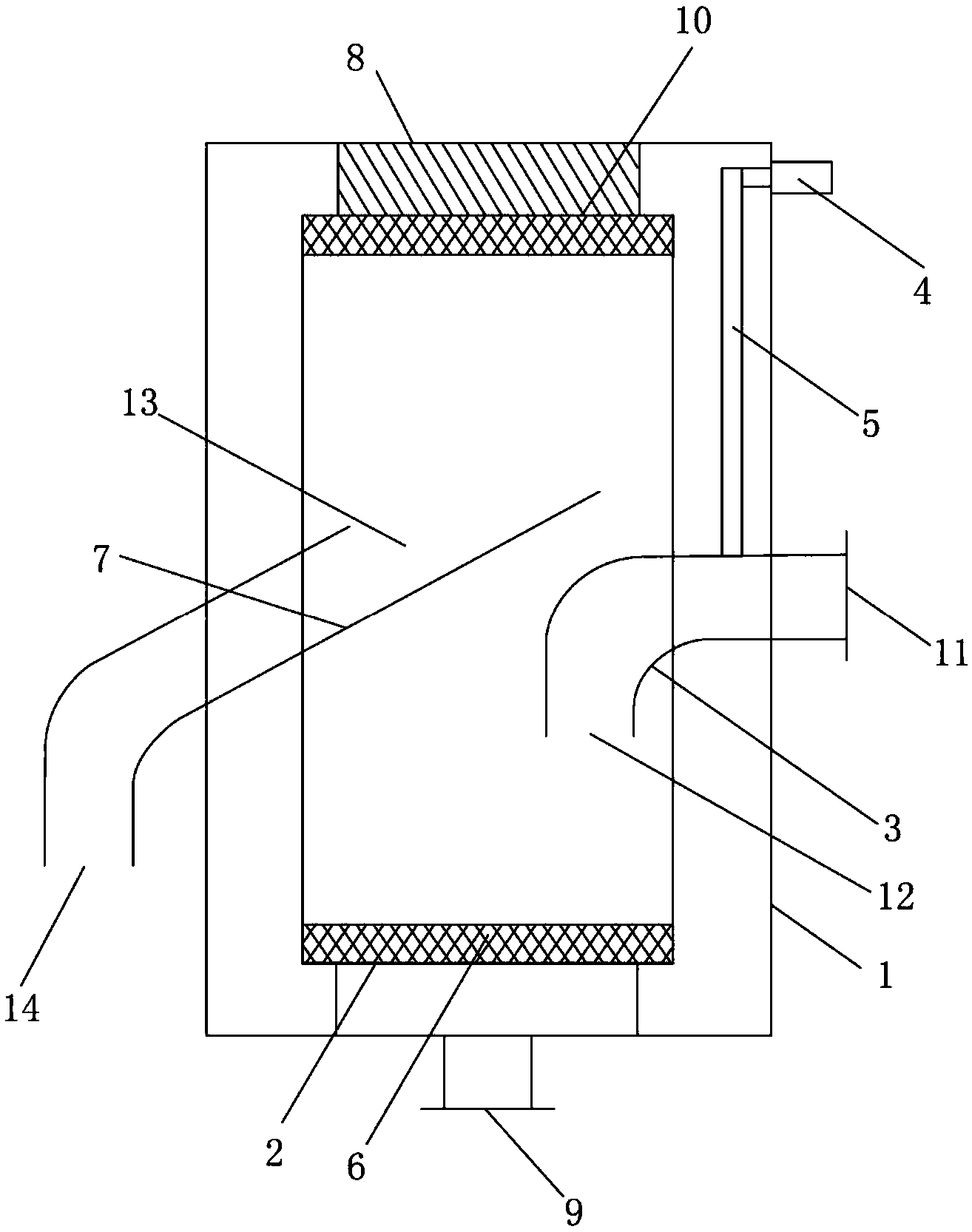

摘要附图
权利要求书
1.一种滚筒式餐饮废水自动除渣机，其特征在于：包括箱体、滚筒、进水弯头、电机、传动件、带料板、导料板、通水孔清理装置，所述箱体上开设有出水口，所述箱体的内部设置有滚筒，所述滚筒上设置有通水孔，所述进水弯头的一端设置于箱体的外部形成进水口并且其另一端设置于滚筒的内部形成弯头排水口，所述电机安装于所述箱体上，所述电机的输出轴通过传动件与所述滚筒传动，所述带料板安装于所述滚筒的内部，所述导料板的一端设置于滚筒的内部形成接料口并且其另一端设置于箱体的外部形成排渣口，所述通水孔清理装置安装于所述箱体上并且其设置于所述通水孔的一侧。
2.根据权利要求1所述的一种滚筒式餐饮废水自动除渣机，其特征在于：所述带料板贴合滚筒的内壁设置。
3.根据权利要求1所述的一种滚筒式餐饮废水自动除渣机，其特征在于：所述电机安装于所述箱体的外部一侧。
4.根据权利要求1所述的一种滚筒式餐饮废水自动除渣机，其特征在于：所述滚筒上密布通水孔。
5.根据权利要求1所述的一种滚筒式餐饮废水自动除渣机，其特征在于：所述通水孔清理装置为刮板或毛刷。
6.根据权利要求1所述的一种滚筒式餐饮废水自动除渣机，其特征在于：所述进水弯头位于所述箱体的一侧，所述导料板位于所述箱体的另一侧，所述出水口位于箱体上与进水弯头、导料板相邻的一侧。
7.根据权利要求1所述的一种滚筒式餐饮废水自动除渣机，其特征在于：所述传动件为链条。
8.根据权利要求1所述的一种滚筒式餐饮废水自动除渣机，其特征在于：所述导料板的排渣口端向下弯折设置。
9.根据权利要求1所述的一种滚筒式餐饮废水自动除渣机，其特征在于：所述进水弯头的弯头排水口端向下弯折设置。
说明书
滚筒式餐饮废水自动除渣机
技术领域
本实用新型属于除渣机领域，尤其涉及一种滚筒式餐饮废水自动除渣机。
背景技术
近年来，随着我国经济的快速发展，人们外出就餐频繁，宾馆、酒店、食堂的数量日益增多，经营规模日益扩大，餐饮废水的产生量也越来越大。餐饮废水中主要成分是剩余食物残渣和水，具有含水率高、油脂和盐分含量高、易腐发酵发臭等特点，因此，餐饮废水必须经过处理后才能进行排放。餐饮废水在处理过程中，首先要经过除渣工序，去除杂质后，才能进行后序的处理工序。目前，市场上使用的餐饮废水除渣装置主要为篮筐、履带式、螺旋式等，这些除渣装置在使用过程中餐饮废水杂物经常不能很好分离，分离效果差，分离过程中容易产生堵塞、卡涩现象，故障频发。
发明内容
本实用新型针对上述技术问题，提供了一种在使用过程中提高餐饮废水杂物的分离效果，减少故障率的滚筒式餐饮废水自动除渣机。
本实用新型所采用的技术方案为：
一种滚筒式餐饮废水自动除渣机，其特征在于：包括箱体、滚筒、进水弯头、电机、传动件、带料板、导料板、通水孔清理装置，所述箱体上开设有出水口，所述箱体的内部设置有滚筒，所述滚筒上设置有通水孔，所述进水弯头的一端设置于箱体的外部形成进水口并且其另一端设置于滚筒的内部形成弯头排水口，所述电机安装于所述箱体上，所述电机的输出轴通过传动件与所述滚筒传动，所述带料板安装于所述滚筒的内部，所述导料板的一端设置于滚筒的内部形成接料口并且其另一端设置于箱体的外部形成排渣口，所述通水孔清理装置安装于所述箱体上并且其设置于所述通水孔的一侧。
所述带料板贴合滚筒的内壁设置。
所述电机安装于所述箱体的外部一侧。
所述滚筒上密布通水孔。
所述通水孔清理装置为刮板或毛刷。
所述进水弯头位于所述箱体的一侧，所述导料板位于所述箱体的另一侧，所述出水口位于箱体上与进水弯头、导料板相邻的一侧。
所述传动件为链条。
所述导料板的排渣口端向下弯折设置。
所述进水弯头的弯头排水口端向下弯折设置。
本实用新型的有益效果为：
1、杂物在滚筒内通过滚筒上的带料板与滚筒一起旋转，在旋转到高位时，杂物自动落在导料板上，排至除渣机外的垃圾桶内，对于餐饮废水中的大块杂物能够很好的排出，餐饮废水杂物的分离效果好;
2、避免运行中杂物对自动除渣机的堵塞、卡涩现象;
3、通过简单的结构，利用离心、重力等原理有效的排出餐饮废水中的杂物，极大的减少设备运行故障率;
4、在滚筒旋转时，设置在滚筒外部的刮板、毛刷，对通水孔进行清理，有效的解决细小杂物对通水孔的堵塞。
