申请日2015.11.04
公开(公告)日2016.01.27
IPC分类号B01D36/00; B01D29/56; B01D29/03
摘要
本发明公开了一种生活污水处理玻璃钢一体化装置，包括：玻璃钢罐体，在所述玻璃钢罐体内通过若干组过滤装置从前往后依次设置有进水室、第一过滤室、第二过滤室、第三过滤室、第四过滤室、第五过滤室，在所述第五过滤室后端的玻璃钢罐体内通过隔水板设置有排气室，所述过滤装置的结构包括：上过滤孔板和下过滤孔板，所述上过滤孔板的上端与玻璃钢罐体的上端相连接，所述上过滤孔板的下端与玻璃钢罐体的下端相分离，所述下过滤孔板的下端与玻璃钢罐体的下端相连接，所述下过滤孔板的上端与玻璃钢罐体的上端相分离，在所述玻璃钢罐体的一侧上端设置有与进水室相互连通的进水口。
权利要求书

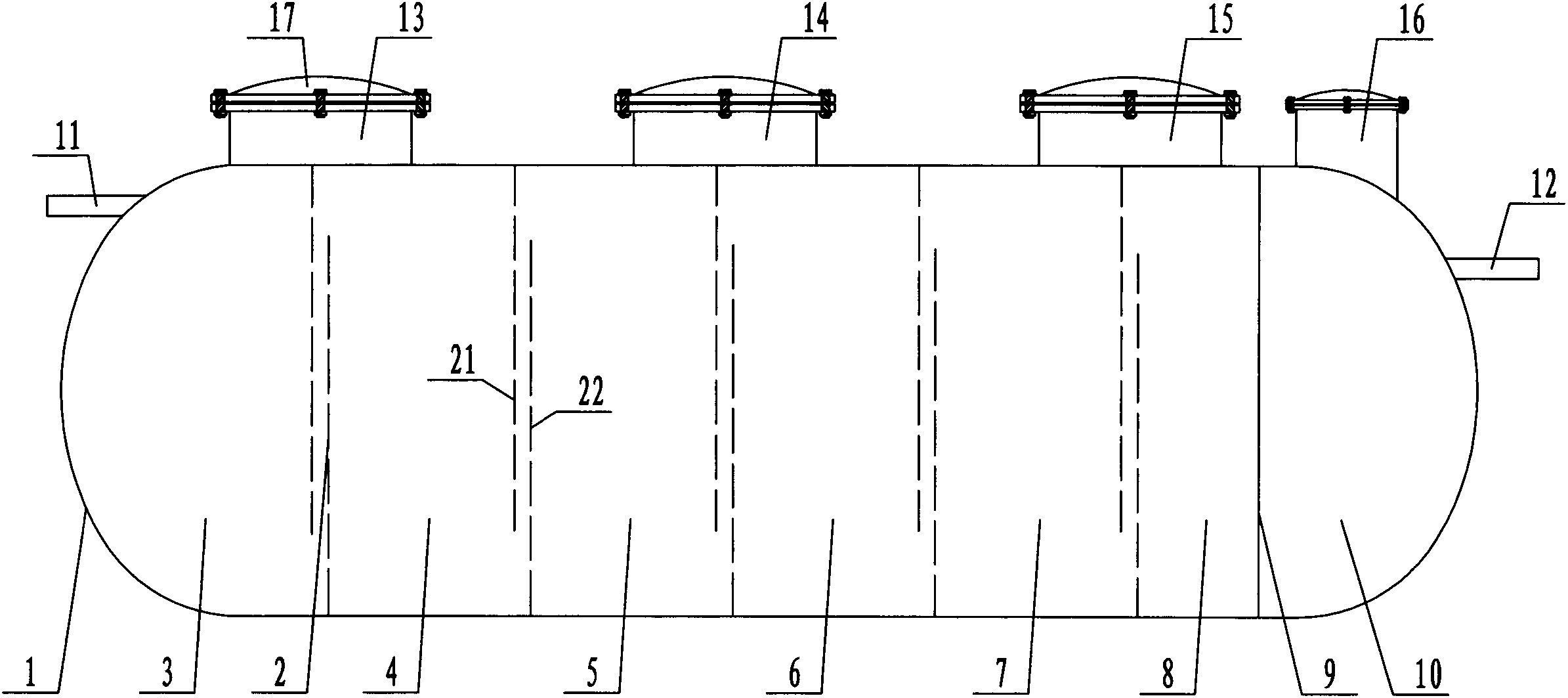

1.生活污水处理玻璃钢一体化装置，其特征在于：包括：玻璃钢罐体(1)，在所述玻璃钢罐体(1)内通过若干组过滤装置(2)从前往后依次设置有进水室(3)、第一过滤室(4)、第二过滤室(5)、第三过滤室(6)、第四过滤室(7)、第五过滤室(8)，在所述第五过滤室(8)后端的玻璃钢罐体(1)内通过隔水板(9)设置有排气室(10)，所述过滤装置(2)的结构包括：上过滤孔板(21) 和下过滤孔板(22)，所述上过滤孔板(21)的上端与玻璃钢罐体(1)的上端相连接，所述上过滤孔板(21)的下端与玻璃钢罐体(1)的下端相分离，所述下过滤孔板(22)的下端与玻璃钢罐体(1)的下端相连接，所述下过滤孔板(22) 的上端与玻璃钢罐体(1)的上端相分离，在所述玻璃钢罐体(1)的一侧上端设置有与进水室(3)相互连通的进水口(11)，在所述玻璃钢罐体(1)的另一侧上端设置有与排气室(10)相互连通的排气口(12)，在所述进水室(3)和第一过滤室(4)上端的玻璃钢罐体(1)上设置有与进水室(3)和第一过滤室 (4)相互连通的第一抽水口(13)，在所述第二过滤室(5)和第三过滤室(6) 上端的玻璃钢罐体(1)上设置有与第二过滤室(5)和第三过滤室(6)相互连通的第二抽水口(14)，在所述第四过滤室(7)和第五过滤室(8)上端的玻璃钢罐体(1)上设置有与第四过滤室(7)和第五过滤室(8)相互连通的第三抽水口(15)，在所述排气室(10)上端的玻璃钢罐体(1)上设置有与其相互连通的排气装置检修口(16)，在所述第一抽水口(13)、第二抽水口(14)、第三抽水口(15)和排气装置检修口(16)上分别设置有上盖(17)。
说明书
生活污水处理玻璃钢一体化装置
技术领域
本发明涉及一种污水处理设备，尤其涉及一种生活污水处理玻璃钢一体化装置。
背景技术
目前处理农村生活废水、有机物及氮的浓度基本按照城市污水进行设计，水经过处理后可以达到城市二级污水处理厂一级标准，最初设计的时候是按照城市污水处理厂的进水水质标准进行设计，但在实际操作中发现污水中有机物及氨氮的数值都比城市污水处理厂的高，主要是因为农村生活污水在化粪池中停留时间短，含有大量的细小悬浮物。目前农村生活污水处理设备一般都为金属结构，耐腐蚀性差、成本高，且对化粪池中大量细小悬浮不能有效去除，水处理难以达标。
发明内容
本发明所要解决的技术问题是：提供一种使用方便的生活污水处理玻璃钢一体化装置。
为了解决上述技术问题，本发明采用的技术方案是：生活污水处理玻璃钢一体化装置，包括：玻璃钢罐体，在所述玻璃钢罐体内通过若干组过滤装置从前往后依次设置有进水室、第一过滤室、第二过滤室、第三过滤室、第四过滤室、第五过滤室，在所述第五过滤室后端的玻璃钢罐体内通过隔水板设置有排气室，所述过滤装置的结构包括：上过滤孔板和下过滤孔板，所述上过滤孔板的上端与玻璃钢罐体的上端相连接，所述上过滤孔板的下端与玻璃钢罐体的下端相分离，所述下过滤孔板的下端与玻璃钢罐体的下端相连接，所述下过滤孔板的上端与玻璃钢罐体的上端相分离，在所述玻璃钢罐体的一侧上端设置有与进水室相互连通的进水口，在所述玻璃钢罐体的另一侧上端设置有与排气室相互连通的排气口，在所述进水室和第一过滤室上端的玻璃钢罐体上设置有与进水室和第一过滤室相互连通的第一抽水口，在所述第二过滤室和第三过滤室上端的玻璃钢罐体上设置有与第二过滤室和第三过滤室相互连通的第二抽水口，在所述第四过滤室和第五过滤室上端的玻璃钢罐体上设置有与第四过滤室和第五过滤室相互连通的第三抽水口，在所述排气室上端的玻璃钢罐体上设置有与其相互连通的排气装置检修口，在所述第一抽水口、第二抽水口、第三抽水口和排气装置检修口上分别设置有上盖。
本发明的优点是：上述生活污水处理玻璃钢一体化装置，结构简单，安装方便，占地面积小，采用玻璃钢结构代替了原来的金属结构，耐压耐腐蚀，使用寿命长，同时通过在罐体内设置多层过滤装置能够有效去除生活污水中的细小悬浮物，使用方便，抽取污水顺畅，污泥减量可以达到95%以上。
