申请日2017.01.09
公开(公告)日2017.08.18
IPC分类号E03F5/22
摘要
一种集成式煤污水提升泵站，包括格栅井、池体、管道、液位计和控制柜，格栅井为双层结构，外层井体，井体内加设一层格栅，井体中部设有井体进水口和井体出水口，井体出水口与设在池体上部的进水口软连接，池体内底部为弧形结构，并在进水口下方的底部设有搅拌器，池体底部中部设有三个潜水泵，潜水泵与管道连接，管道汇聚后延伸至池体外，在池体外与其他管件软接，液位计置于池体内，并与控制柜电路连接，控制柜通过电路再与潜水泵连接。本实用新型先利用格栅井去除大块煤泥和垃圾，再将池体底部设计成弧形，避免水流直下飞溅，保持水的流速，减少污泥沉积，设计搅拌器利用回流水冲击搅拌池底淤泥，提升系统运行可靠性的同时降低能耗。
权利要求书

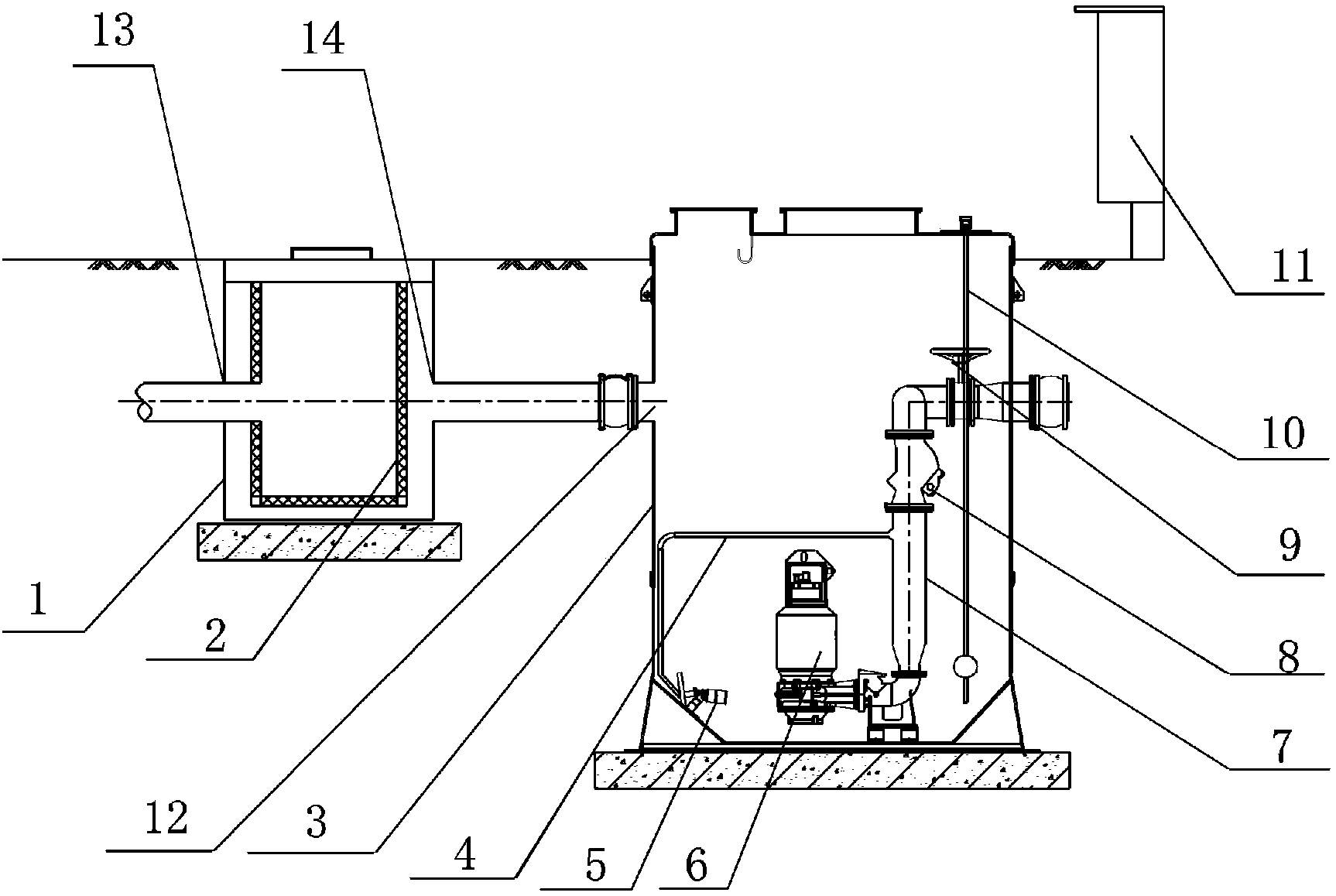

1.一种集成式煤污水提升泵站，其特征在于，包括格栅井、池体(3)、管道(7)、液位计(10)和控制柜(11)，格栅井为双层结构，外层井体(1)，井体(1)内加设一层格栅(2)，井体(1)中部设有井体进水口(13)和井体出水口(14)，井体出水口(14)与设在池体(3)上部的进水口(12)软连接，池体(3)内底部为弧形结构，并在进水口(12)下方的底部设有搅拌器，池体(3)底部中部设有三个潜水泵(6)，每个潜水泵(6)与管道(7)连接，管道(7)汇聚后延伸至池体(3)外，在池体(3)外与其他管件软接，液位计(10)置于池体(3)内，并与控制柜(11)电路连接，控制柜(11)通过电路再与潜水泵(6)连接。
2.根据权利要求1所述的集成式煤污水提升泵站，其特征在于，所述的搅拌器由从管道(7)分流出的分支水管(4)和与分支水管(4)连接的高压喷嘴(5)组成。
3.根据权利要求1所述的集成式煤污水提升泵站，其特征在于，所述的管道(7)上与每个潜水泵(6)相连的分支上均设一组阀门组，阀门组包括止回阀(8)和手动阀(9)。
4.根据权利要求1所述的集成式煤污水提升泵站，其特征在于，所述的池体(3)的材质为玻璃钢材质。
说明书
一种集成式煤污水提升泵站
技术领域
本实用新型涉及污水提升装置，尤其涉及港口煤污水提升装置。
背景技术
港口煤炭输送过程中，产生大量含煤污水，煤污水需经压力提升进入下一级管网，但由于污水中含煤量较高，大块煤会堵塞或者损坏潜水泵。港口地基多为填海处理后形成，地下水位高，一般不高于2m。传统的煤污水提升泵站为4米深的混凝土水池构成，施工过程中，降水工作量大，池体渗水严重。煤污水提升泵站内空气湿度大，金属管道和阀门电动执行器气原件易腐蚀，设备故障率高。煤污水输送过程中，煤泥沉积在管道中，一方面堵塞管道，另一方面无法回收利用煤污泥。
发明内容
本实用新型为解决上述问题，提供了一种可降低施工难度、减少设备故障率、提高煤污水中煤污泥回收率的煤污水提升泵站。
本实用新型所采取的技术方案：
一种集成式煤污水提升泵站，包括格栅井、池体、管道、液位计和控制柜，格栅井为双层结构，外层井体，井体内加设一层格栅，井体中部设有井体进水口和井体出水口，井体出水口与设在池体上部的进水口软连接，池体内底部为弧形结构，并在进水口下方的底部设有搅拌器，池体底部中部设有三个潜水泵，潜水泵与管道连接，管道汇聚后延伸至池体外，在池体外与其他管件软接，液位计置于池体内，并与控制柜电路连接，控制柜通过电路再与潜水泵连接。
所述的搅拌器由从管道分流出的分支水管和与分支水管连接的高压喷嘴组成。
所述的管道上与每个潜水泵相连的分支上均设一组阀门组，阀门组包括止回阀和手动阀。
所述的池体的材质为玻璃钢材质。
本实用新型的有益效果：本实用新型先利用格栅井去除大块煤泥和垃圾，再将池体底部设计成弧形，避免水流直下飞溅，保持水的流速，减少污泥沉积，设计搅拌器利用回流水冲击搅拌池底淤泥，提升系统运行可靠性的同时降低能耗。
