申请日2015.07.29
公开(公告)日2015.11.18
IPC分类号G05B19/418
摘要
农村集散污水智能控制系统，包括物联网系统、智能监控系统、数据检测及信息传递系统、集中管理运营系统以及紧急维护系统，所述智能监控系统信号连接数据检测及信息传递系统，数据检测及信息传递系统信号连接集中管理运营系统，数据检测及传递系统信号连接集中管理运营系统，集中管理运营系统信号连接紧急维护系统;智能监控系统、数据检测及信息传递系统、集中管理运营系统以及紧急维护系统均信号连接物联网系统。减少运营费用、提高农村集散污水站利用率，减少污染物排放，促进循环经济发展，改善居住环境。
权利要求书
1.农村集散污水智能控制系统，其特征在于包括物联网系统、智能监控系统、数据检测及信息传递系统、集中管理运营系统以及紧急维护系统，所述物联网系统包括运营支撑装置、传感器装置、业务应用装置、无线通信网装置，运营支撑装置连接传感器装置，传感器装置信号连接业务应用装置，业务应用装置信号连接无线通信网装置;智能监控系统包括依次信号连接的监控装置、智能控制装置;数据检测及信息传递系统包括依次信号连接的遥测管理装置、自动巡检装置;集中管理运营系统包括依次信号连接的数据管理装置、系统维护装置、报表管理装置、统计分析数据装置、数据接收装置;紧急维护系统包括依次信号连接的报警处理装置、统计查询装置、数据存储装置以及参数设置装置;所述智能监控系统信号连接数据检测及信息传递系统，数据检测及信息传递系统信号连接集中管理运营系统，数据检测及传递系统信号连接集中管理运营系统，集中管理运营系统信号连接紧急维护系统;智能监控系统、数据检测及信息传递系统、集中管理运营系统以及紧急维护系统均信号连接物联网系统。
2.根据权利要求1所述的农村集散污水智能控制系统，其特征在于传感器装置包括浊度传感器装置、水位传感器装置、溶解氧传感器装置、电导率传感器装置、pH值传感器装置。
3.根据权利要求1所述的农村集散污水智能控制系统，其特征在于无线通信网装置包括3G通信网装置、WLAN通信网装置、LTE通信网装置、GPRS通信网装置以及4G通信网装置。
4.根据权利要求1所述的农村集散污水智能控制系统，其特征在于监控装置包括PH值监控装置、DO监控装置、温度监控装置、溶氧监控装置、余氯监控装置、COD监控装置、电导监控装置、排水流量监控装置及机电设备监控装置。
说明书
农村集散污水智能控制系统
技术领域
本发明涉及污水处理智能控制系统领域，尤其涉及农村集散污水控制系统。
背景技术
根据我国现状，数量多、规模小、集聚散、地形杂，农村生活污水处理设施的建设受村庄的分布状况、经济水平、技术力量、生活方式等许多因素的影响，不可能按照统一的固定模式处理村庄的生活污水。由于经济条件差、缺乏成熟技术、群众环保意识不高等因素所限及农村污水处理设施建设严重不足，农村生活污水不经处理，直接排放，造成河流、水塘污染，恶化周边水环境，步威胁群众的身体健康，生活污水已经成为当前农村地区的主要污染源之一。
随着农村经济的快速发展，农村生活污水排放量增大，使农村地区环境状况日益恶化，农村环境质量明显下降，直接威胁着广大农民群众的生存环境与身体健康，制约了农村经济的健康发展，农村环境状况令人担忧。农村污水处理的特征首先是处理率低，其次是间歇排放，排量少且分散，第三是氮磷浓度高及含有大量的营养盐、细菌、病毒等，这些都给农村污水的收集和处理带来了一定的难度。
我国地域发展不平衡，不同地域间农村差别较大，加之农村地区长期以来形成的居住方式、生活习惯等方面的差异，污水性状有所差异。根据农村具有面广、分散，村庄的分散地理分布特征造成污水分散，难于收集的特点，因地制宜地采用集散型的污水处理模式。目前采用较多的是分散处理模式，即将农户污水按照分区进行收集，以稍大的村庄或邻近村庄的联合为宜，每个区域污水单独处理。采用中小型污水处理设备或自然处理等形式处理村庄污水。该处理模式具有布局灵活、施工简单、管理方便、出水水质有保障等特点。适用于村庄布局分散、规模较小、地形条件复杂、污水不易集中收集的村庄污水处理。
目前我国污水处理行业仍处于发展的初级阶段，污水处理能力尚跟不上用水规模的迅速扩张，而全国城镇污水处理率不高，很多地区的农村环境整治试点工作正在陆续从建设向运营管理过渡。目前农村生活污水处理，无论是采用微动力生态人工湿地技术，还是动力生物处理技术，均能达到良好效果。但分散太广，水量小，运行成本高，维护几乎难以落实，大部分会成为废池、废铁。项目建成后运行费用的解决，运行人员素质如何解决都是问题，技术不缺，缺政策、新型管理模式和维护运营意识。确保设备长期稳定运行，防止设备“晒太阳”，成为欠发达地区面临的主要问题。对于分散式农村生活污水治理，必须得往软科学上想办法。国家投入这么多钱和精力去搞农村环境治理，必须有所成效。
目前对建成的中大型污水处理厂的管理方面，除了通过TOT、委托管理等模式引入先进的管理模式外;大部分还是由政府通过专门的管理单位责运营管理，性质是事业单位或国有企业，管理经费来源于政府财政，运行比较平稳，但通常机构庞大、人员多、成本高、水平低和设施运行效率差，没有建立一套标准化的、行之有效的管理体系。市政公用设施逐步走向市场化已经是一种迅速扩大的趋势，而污水处理是近年来发展比较快的行业，其步伐迈得大迈得快。如何适应市场化的形式，加快污水处理厂管理体制的改革，建立精简有效的管理机构，推行规范化、标准化的管理系统，提高管理水平，提高服务质量，降低成本，是目前污水处理厂运行管理的重要课题。
小型污水处理系统尚未有一个良好的管理运营模式，乡村的环境保护机构不健全,缺乏专业的环保人才。在新农村建设过程中,有关环保方面的工作通常都由村领导代为管理,由于其重经济轻环保,进而导致农村环境管理混乱,生活污水的污染问题突出。鉴于小型污水处理站运行管理中存在的问题,建立一套新的运行管理模式势在必行。
发明内容
本发明针对现有技术的不足，提供了一种减少运营费用、提高农村集散污水站利用率，减少污染物排放，促进循环经济发展，改善居住环境，同时新的模式配套集中运营平台及快速维护中心，更加适用于农村集散污水智能控制系统。

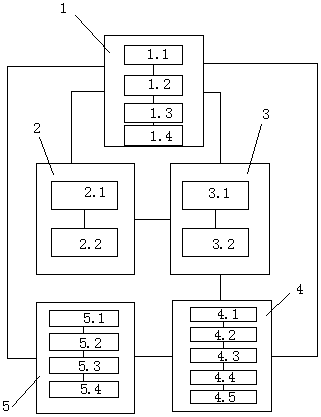

为实现本发明目的，提供了以下技术方案：农村集散污水智能控制系统，其特征在于包括物联网系统、智能监控系统、数据检测及信息传递系统、集中管理运营系统以及紧急维护系统，所述物联网系统包括运营支撑装置、传感器装置、业务应用装置、无线通信网装置，运营支撑装置连接传感器装置，传感器装置信号连接业务应用装置，业务应用装置信号连接无线通信网装置;智能监控系统包括依次信号连接的监控装置、智能控制装置;数据检测及信息传递系统包括依次信号连接的遥测管理装置、自动巡检装置;集中管理运营系统包括依次信号连接的数据管理装置、系统维护装置、报表管理装置、统计分析数据装置、数据接收装置;紧急维护系统包括依次信号连接的报警处理装置、统计查询装置、数据存储装置以及参数设置装置;所述智能监控系统信号连接数据检测及信息传递系统，数据检测及信息传递系统信号连接集中管理运营系统，数据检测及传递系统信号连接集中管理运营系统信号，集中管理运营系统连接紧急维护系统;智能监控系统、数据检测及信息传递系统、集中管理运营系统以及紧急维护系统均信号连接物联网系统。
作为优选，传感器装置包括浊度传感器装置、水位传感器装置、溶解氧传感器装置、电导率传感器装置、pH值传感器装置。
作为优选，无线通信网装置包括3G通信网装置、WLAN通信网装置、LTE通信网装置、GPRS通信网装置以及4G通信网装置。
作为优选，监控装置包括PH值监控装置、DO监控装置、温度监控装置、溶氧监控装置、余氯监控装置、COD监控装置、电导监控装置、排水流量监控装置及机电设备监控装置。
智能控制装置就是一种反馈控制系统，这是有一个控制器跟一个控制对象组成的，把这个控制对象的输出信号把它取回来，测量回来以后跟所要求的信号进行比较。根据这误差告诉控制器，这就是机器内部的工作了。让控制器完成这个控制作用，使得这个偏差消除或者说使得控制对象的输出跟踪我所需要的要求的信号。控制对象的输出量一般来说都是一个物理量，比如说我控制一个机器的转速，就是需要把速度测量出来，才能进行控制。
遥测管理装置：数据控制中心可实现远程实时控制管理，报警，参数设置，运算方式设置，校时，复位，选呼。
自动巡检装置：在规定的时间内对系统所有测点遥测或遥信一遍，数据能显示和存储在数据库;能够选点自动巡检，在规定时间内对系统部分测点进行动态巡检。
数据管理装置：数据控制中心可发出各种命令，能够将各监测终端检测到的有效数据实时采集，采集后数据存入数据库，对数据库进行各种计算，处理，统计，分析。
系统维护装置：快速维护、远程故障诊断、远程维护、用户设置、权限设置、数据库维护。
报表管理装置：具有报表功能。现场状态和数据、报警及处理等数据。
统计分析数据装置：最大值、最小值、平均值、条件过滤、累计、标准偏差、相关性分析补水累计等。
数据接收装置：数据接收方式有两种，一种是监测点通信控制器定时向中心返回监测数据(一般按1个小时返回，也可以通过用户设置);一种是通过中心向监测点通信控制器发送查询指令，监测点通信控制器返回当前监测的实时数据;
报警处理装置：当监测到排水超标、检测设施非正常关闭等故障时，运营平台能自动识别事故类型，并及时向紧急维护部门发送报警信息，使维护管理部门能够以最快的速度及时对系统设备进行维护检修，从而保证运营管理平台的信息传递的顺畅、完整;
统计查询装置：对所选择现场源监测点的监测数据进行各种查询等;
数据存储装置：能自动监测、记录、存储、传送数据，实时采集各类环保测量仪器的输出信号，并将测量数据通过无线远程发送至运营管理平台，同时将数据保存在本机大容量数据存储器中。
参数设置装置：硬件、软件参数的远程设置，系统各通道的报警条件，触发报警等设置。
本发明有益效果：减少运营费用、提高农村集散污水站利用率，减少污染物排放，促进循环经济发展，改善居住环境，同时新的模式配套集中运营平台及快速维护中心，更加适用于农村机散污水处理。
