申请日2015.07.17
公开(公告)日2015.12.02
IPC分类号C02F9/04
摘要
本实用新型公开了一种船舶用带有光触媒净化装置的压载水处理系统，所述船舶用带有光触媒净化装置的压载水处理系统包括外壳，外壳内设有过滤器，过滤器的一侧连接有进水管且进水管的一端穿出外壳，过滤器的另一侧通过第一通管与杀菌箱相连接，杀菌箱与出水管相连接，出水管一端穿出外壳，杀菌箱内设有光触媒净化装置，光触媒净化装置包括框体，框体的内壁上设有镜面反光铝，镜面反光铝上涂覆有纳米二氧化钛层，框体内竖直设置有紫外灯且紫外灯沿着框体横向均匀分布，紫外灯之间设有外侧边相互铰接的第一隔板和第二隔板，第一隔板和第二隔板上均涂覆有纳米二氧化钛层。优点在于：设计合理，结构简单，消毒杀菌效果好。
权利要求书
1.一种船舶用带有光触媒净化装置的压载水处理系统，其特征在于:包括 外壳，所述的外壳内设有过滤器，所述的过滤器的一侧连接有进水管且进水管 的一端穿出外壳，过滤器的另一侧通过第一通管与杀菌箱相连接，所述的杀菌 箱与出水管相连接，所述的出水管一端穿出外壳，所述的杀菌箱内设有光触媒 净化装置，所述的光触媒净化装置包括框体，所述的框体的内壁上设有镜面反 光铝，所述的镜面反光铝上涂覆有纳米二氧化钛层，所述的框体内竖直设置有 紫外灯且紫外灯沿着框体横向均匀分布，所述的紫外灯之间设有外侧边相互铰 接的第一隔板和第二隔板，所述的第一隔板和第二隔板上均涂覆有纳米二氧化 钛层，所述的第一隔板的内侧边的上部和下部分别设有第一滑动定位块，所述 的第二隔板的内侧边的上部和下部分别设有第二滑动定位块，所述的框体的底 壁上开有供第一滑动定位块和第二滑动定位块滑动的横向滑动槽，所述的杀菌 箱的出水端连接有回流出水管，杀菌箱的进水端连接有回流进水管，回流出水 管和有回流进水管之间设有回水箱，所述的回水箱内设有能将回水箱中的水泵 入到杀菌箱中的水泵，所述的水泵与控制机构相连接，所述的紫外灯通过灯座 固定在框体上，所述的框体的底壁上开有若干供水通过的通水孔。
2.根据权利要求1所述的船舶用带有光触媒净化装置的压载水处理系统， 其特征在于：所述的第一滑动定位块和第二滑动定位块与框体之间分别设有锁 定结构，所述的锁定结构包括开于框体上的螺纹孔，所述的螺纹孔内螺纹连接 有锁定螺纹杆，所述的横向滑动槽的槽口端设有位于第一滑动定位块和第二滑 动定位块上方的挡板，且当锁定螺纹杆旋紧并抵靠在第一滑动定位块和第二滑 动定位块上时第一隔板和第二隔板相对于框体固定。
3.根据权利要求2所述的船舶用带有光触媒净化装置的压载水处理系统， 其特征在于：所述的回水箱内设有光触媒净化装置。
说明书
一种船舶用带有光触媒净化装置的压载水处理系统
技术领域
本实用新型属于船用设备技术领域，尤其是涉及一种船舶用带有光触媒净 化装置的压载水处理系统。
背景技术
压载水中含有包括了多种生物体，这其中有细菌、病毒和生活在海中和海 岸线上的多种成年或幼年期动植物。虽然这些生物体大部分会在压载水排放时 死亡，但仍有一些能在新环境中生存下来。这些非本土物种一旦扎根，会对当 地的生态、经济和公共卫生产生一系列影响。现有的压载水处理系统中只是简 单地对水进行过滤，而不能彻底杀死细菌、病毒。整体设计还不够合理，实用 性差。
为了对现有技术进行改进，人们进行了长期的探索，提出了各种各样的解 决方案。例如，中国专利文献公开了一种压载水处理系统[申请号： CN201320281370.8]，包括压载水循环泵、压载水处理装置、压载舱和污水收集 舱，所述压载水循环泵、所述压载水处理装置和所述压载舱连接成循环回路， 且所述压载水循环泵设于所述压载水处理装置和所述压载舱之间，所述污水收 集舱与所述压载水处理装置连接，压载水由所述压载舱流出经由所述压载水循 环泵泵入所述压载水处理装置中，处理完的压载水流回所述压载舱，处理产生 的污水流入所述污水收集舱。
上述方案虽然在一定程度上解决了现有技术的不足，但是仍然不能彻底杀 死细菌、病毒，消毒效果差，整体设计还不够合理，实用性差。
实用新型内容
本实用新型的目的是针对上述问题，提供一种设计合理，结构简单和消毒 杀菌效果好的船舶用带有光触媒净化装置的压载水处理系统。

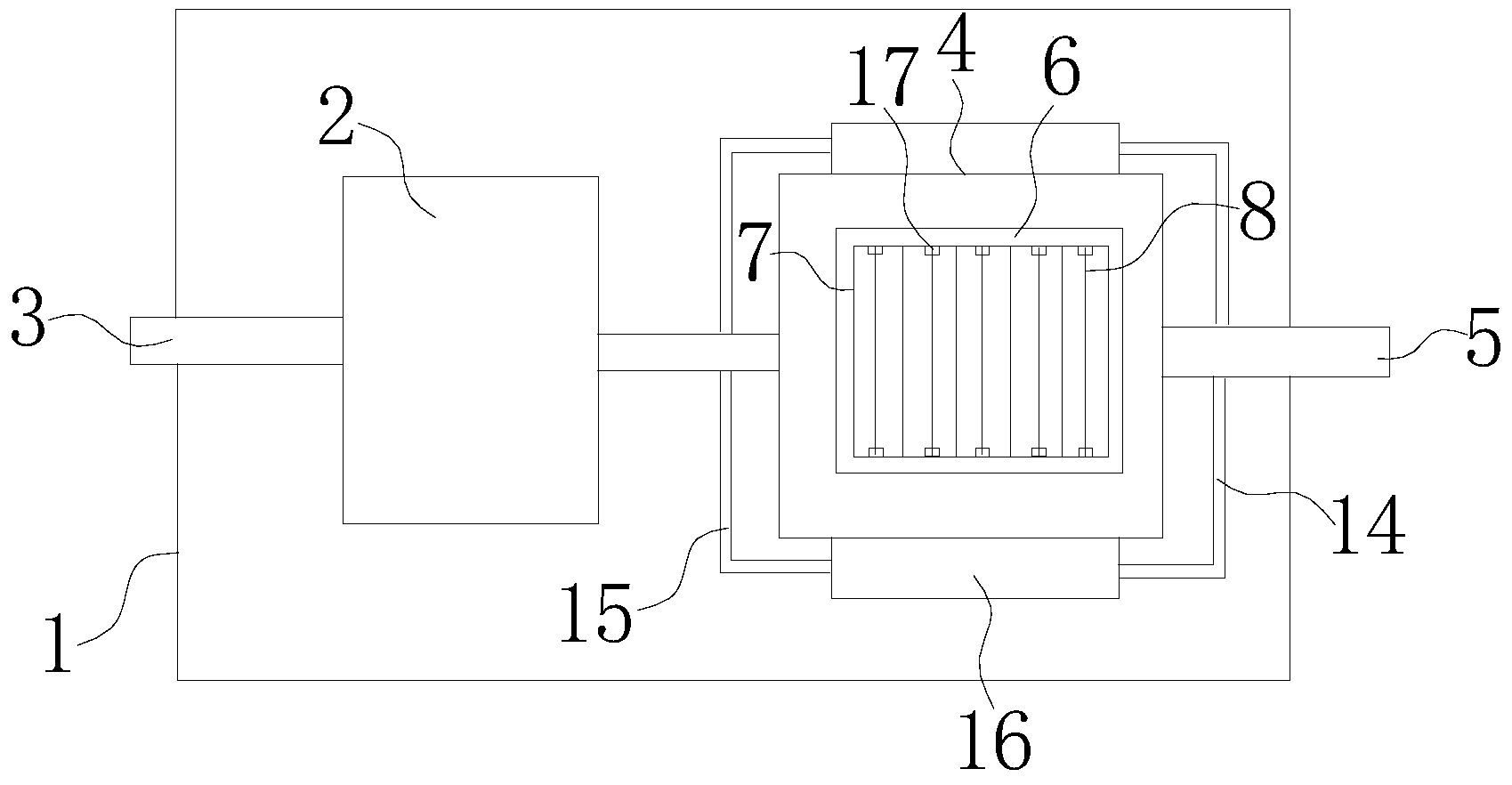

为达到上述目的，本实用新型采用了下列技术方案：本实用新型提供了一 种船舶用带有光触媒净化装置的压载水处理系统，包括外壳，所述的外壳内设 有过滤器，所述的过滤器的一侧连接有进水管且进水管的一端穿出外壳，过滤 器的另一侧通过第一通管与杀菌箱相连接，所述的杀菌箱与出水管相连接，所 述的出水管一端穿出外壳，所述的杀菌箱内设有光触媒净化装置，所述的光触 媒净化装置包括框体，所述的框体的内壁上设有镜面反光铝，所述的镜面反光 铝上涂覆有纳米二氧化钛层，所述的框体内竖直设置有紫外灯且紫外灯沿着框 体横向均匀分布，所述的紫外灯之间设有外侧边相互铰接的第一隔板和第二隔 板，所述的第一隔板和第二隔板上均涂覆有纳米二氧化钛层，所述的第一隔板 的内侧边的上部和下部分别设有第一滑动定位块，所述的第二隔板的内侧边的 上部和下部分别设有第二滑动定位块，所述的框体的底壁上开有供第一滑动定 位块和第二滑动定位块滑动的横向滑动槽，所述的杀菌箱的出水端连接有回流 出水管，杀菌箱的进水端连接有回流进水管，回流出水管和有回流进水管之间 设有回水箱，所述的回水箱内设有能将回水箱中的水泵入到杀菌箱中的水泵， 所述的水泵与控制机构相连接，所述的紫外灯通过灯座固定在框体上，所述的 框体的底壁上开有若干供水通过的通水孔。水从进水管进入到过滤器过滤，过 滤除去生活在海中的各种动植物以及其他杂质，过滤后再进入到杀菌箱进行杀 菌，在光触媒净化装置中，用紫外灯产生的紫外线照射纳米二氧化钛层产生羟 基，利用羟基夺取微生物等细胞膜内的氢元素，从而杀死微生物，进行杀菌消 毒，第一隔板和第二隔板的内侧边可相对于框体横向滑动，即可改变紫外线照 射纳米二氧化钛层的接触面，从而可以根据需要调整第一隔板和第二隔板与框 体之间的夹角，灵活性强;此外经过一次光触媒净化的压载水通过回水箱可再 次进入到杀菌箱进行二次光触媒净化，利于彻底杀死微生物，杀菌消毒好，整 体设计合理，结构简单，实用性强。
在上述的船舶用带有光触媒净化装置的压载水处理系统中：所述的第一滑 动定位块和第二滑动定位块与框体之间分别设有锁定结构，所述的锁定结构包 括开于框体上的螺纹孔，所述的螺纹孔内螺纹连接有锁定螺纹杆，所述的横向 滑动槽的槽口端设有位于第一滑动定位块和第二滑动定位块上方的挡板，且当 锁定螺纹杆旋紧并抵靠在第一滑动定位块和第二滑动定位块上时第一隔板和第 二隔板相对于框体固定。第一滑动定位块和第二滑动定位块在锁定螺纹杆推动 下第一滑动定位块和第二滑动定位块的外端面靠于挡板上，当锁定螺纹杆进一 步旋紧并抵靠在第一滑动定位块和第二滑动定位块内端面上时实现固定，操作 简单，使用方便。
在上述的船舶用带有光触媒净化装置的压载水处理系统中：所述的回水箱 内设有光触媒净化装置。压载水在回水过程中还可进行一次光触媒净化，利于 彻底杀死微生物，杀菌消毒好。
与现有的技术相比，本船舶用带有光触媒净化装置的压载水处理系统的优 点在于：
其一，水从进水管进入到过滤器过滤，过滤除去生活在海中的各种动植物 以及其他杂质，过滤后再进入到杀菌箱进行杀菌，在光触媒净化装置中，用紫 外灯产生的紫外线照射纳米二氧化钛层产生羟基，利用羟基夺取微生物等细胞 膜内的氢元素，从而杀死微生物，进行杀菌消毒。
其二，第一隔板和第二隔板的内侧边可相对于框体横向滑动，即可改变紫 外线照射纳米二氧化钛层的接触面，从而可以根据需要调整第一隔板和第二隔 板与框体之间的夹角，灵活性强。
其三，经过一次光触媒净化的压载水通过回水箱可再次进入到杀菌箱进行 二次光触媒净化，利于彻底杀死微生物，杀菌消毒好，整体设计合理，结构简 单，实用性强。
其四，第一滑动定位块和第二滑动定位块在锁定螺纹杆推动下第一滑动定 位块和第二滑动定位块的外端面靠于挡板上，当锁定螺纹杆进一步旋紧并抵靠 在第一滑动定位块和第二滑动定位块内端面上时实现固定，操作简单，使用方 便。
其五，压载水在回水过程中还可进行一次光触媒净化，利于彻底杀死微生 物，杀菌消毒好。
