申请日2015.07.15
公开(公告)日2016.03.02
IPC分类号C02F9/14; C02F11/12; C02F11/14
摘要

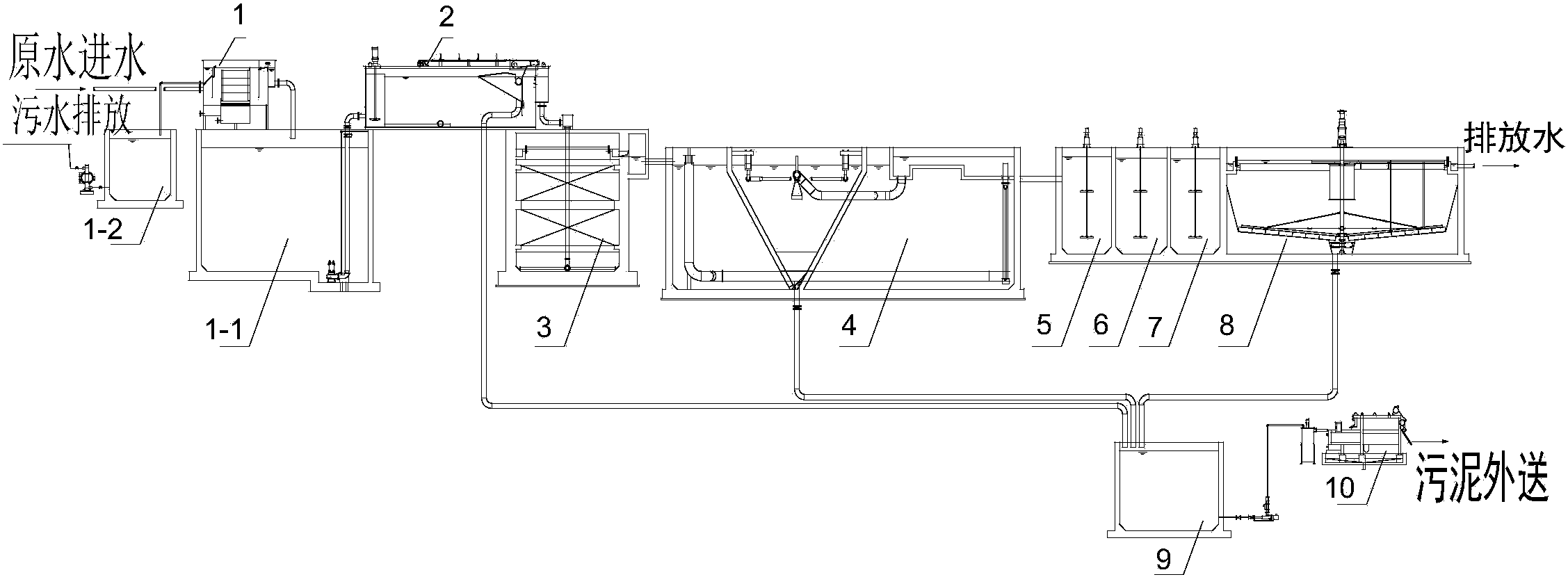

一种含毒害物质的炼焦化学工业污水的处理设备。本实用新型由隔油装置、气浮装置、厌氧水解装置、一体化生化反应器、反应池、混凝池、絮凝池、沉淀池、污泥储池、污泥脱水机组成。隔油池与调节池连接，调节池与气浮池连接，气浮池与厌氧水解装置连接，厌氧水解装置与一体化生化反应器连接，一体化生化反应器与反应池连接，反应池配套有石灰投加装置，反应池与混凝池连接，混凝池配套有混凝剂投加装置，混凝池与絮凝池连接，絮凝池配套有絮凝剂投加装置，絮凝池与沉淀池连接，沉淀池污泥排入污泥储池，污泥储池与污泥脱水机连接。本实用新型的优点是采用多道处理工艺，对含有毒害物质的工业污水进行无害化处理，是一种安全、低成本、低运行费用的环保设备。
权利要求书
1.一种含毒害物质的炼焦化学工业污水的处理设备，包括：隔油装置、气浮装置、厌氧水解装置、一体化生化反应器、反应池、混凝池、絮凝池、沉淀池、污泥储池、污泥脱水机，其特征在于所述隔油装置设有隔油池、调节池、污油池，隔油池的出水口与调节池进水口连接，污油池经污油泵排放，调节池的出水口经提升泵与气浮装置的气浮池进水口连接，气浮池的出水口与厌氧水解装置的进水口连接，气浮池设有出渣口，出渣口与污泥储池入口连接，厌氧水解装置出水口与一体化生化反应器的进水口连接，厌氧水解装置设有污泥出口，污泥出口与污泥储池入口连接，一体化生化反应器内设有相互独立的缺氧区、好氧区、沉淀区，一体化生化反应器内设有曝气管、混合液回流装置，一体化生化反应器的出水口与反应池连接，一体化生化反应器设有污泥出口，污泥出口与污泥储池入口连接，反应池内配套有石灰投加装置，反应池的出水口与混凝池连接，混凝池内配套有混凝剂投加装置，混凝池的出水口与絮凝池连接，絮凝池配套设有絮凝剂投加装置，絮凝池的出水口与沉淀池连接，沉淀池的出泥口与污泥储池连接，污泥储池的出水口与污泥脱水机连接，污泥脱水机的出水口返回调节池，污泥脱水机设有泥渣出口。
2.根据权利要求1所述的含毒害物质的炼焦化学工业污水的处理设备，其特征在于所述气浮池的前段设有混凝反应槽。
3.根据权利要求1所述的含毒害物质的炼焦化学工业污水的处理设备，其特征在于所述厌氧水解装置内设有水解填料，底部设置有穿孔布水管。
4.根据权利要求1所述的含毒害物质的炼焦化学工业污水的处理设备，其特征在于所述一体化生化反应器内的缺氧区、好氧区、沉淀区为相互独立又相互为邻共用池壁的区域。
5.根据权利要求1所述的含毒害物质的炼焦化学工业污水的处理设备，其特征在于所述一体化生化反应器的好氧区内设有空气泵提升技术的混合液回流装置及穿孔曝气管。
说明书
含毒害物质的炼焦化学工业污水的处理设备
技术领域
本实用新型涉及一种污水处理设备，特别涉及一种含毒害物质的炼焦化学工业污水的处理设备。
背景技术
炼焦化学工业污水具有成分复杂、浓度高、毒性大等特点，污水中含有大量有机污染物，如焦油、酚、萘、胺、苯、吡啶、喹啉、蒽、吲哚等杂环及多环化合物，还含有氰化物、硫化物、硫氰化物等有毒物质。这些物质若未能妥善处理达标直接排放入自然界水系，或经挥发进入大气，都会对人体、动植物产生严重危害。其中低浓度酚能使蛋白变性，高浓度酚能使蛋白沉淀，对皮肤、粘膜有强烈的腐蚀作用,也可抑制中枢神经系统或损害肝、肾功能，并且，溶解在水中的酚比纯酚更易经皮肤吸收,对各种细胞都有直接毒害作用，可能会引起高铁血红蛋白症;其中氰化物为剧毒物质，氰化物中毒主要是通过呼吸道，在高浓度下也能通过皮肤吸收，氰化物进入人体后析出氰离子，与细胞内的三价铁结合，阻止三价铁还原，妨碍细胞正常呼吸，组织细胞不能利用氧，造成组织缺氧，导致机体陷入内窒息状态;杂环及多环化合物被疑为是致癌至突变物质，严重的危及到人类的健康和生命。炼焦化学工业污水中除了含有大量的有机污染物和和有毒物质外，还含有大量的总氮。总氮简称TN，水中的总氮含量是衡量水质的重要指标之一，是以水中各种有机和无机氮的总量，包括硝酸盐氮 (N-NO3-)、亚硝酸盐氮(N-NO2-)和氨氮(N-NH4+)等无机氮和蛋白质、氨基酸和有机胺等有机氮，以每升水含氮毫克数计算。氨氮(N-NH4+) 会引起水体的富营养化，造成水体中藻类的繁殖;氨氮可以腐蚀周边环境的设备，可以造成树木的枯萎;氨氮在水中受微生物的作用，可以氧化成亚硝酸盐氮，如果长期饮用含有亚硝酸盐氮(N-NO2-)的水，水中的亚硝酸盐将和蛋白质结合形成亚硝胺，是一种强致癌物质，对人体健康极为不利。
目前，人们已经越来越意识到环境保护的重要性，国家和政府对炼焦化学工业、煤气化工业、合成氨等行业对氨氮的排放标准进一步提高，对总氮排放也提出了要求，《炼焦化学工业污染物排放标准》 (GB16171-2012)要求化学需氧量(CODcr)的直接排放标准为80mg/L，间接排放标准为150mg/L;氨氮的直接排放标准为10mg/L，间接排放标准为25mg/L;总氮的直接排放标准为20mg/L，间接排放标准为50mg/L。因此，急需一种安全的、低成本、低运行费用的设备来满足这个要求。现有的炼焦化学工业污水处理工艺在污水的无害化治理上已经取得的重大的进展，大多采用了生物脱氮处理，但在实际运行过程中，还存在难以达标的缺陷。
发明内容
本实用新型的目的是针对已有技术中存在的缺陷，提供一种含毒害物质的炼焦化学工业污水的处理设备。本实用新型包括：隔油装置、气浮装置、厌氧水解装置、一体化生化反应器、反应池、混凝池、絮凝池、沉淀池、污泥储池、污泥脱水机，其特征在于所述隔油装置设有隔油池、调节池、污油池，隔油池的出水口与调节池进水口连接，污油池经污油泵排放，调节池的出水口经提升泵与气浮装置的气浮池进水口连接，气浮池的出水口与厌氧水解装置的进水口连接，气浮池设有出渣口，出渣口与污泥储池入口连接，厌氧水解装置出水口与一体化生化反应器的进水口连接，厌氧水解装置设有污泥出口，污泥出口与污泥储池入口连接，一体化生化反应器内设有相互独立的缺氧区、好氧区、沉淀区，一体化生化反应器内设有曝气管、混合液回流装置，一体化生化反应器的出水口与反应池连接，一体化生化反应器设有污泥出口，污泥出口与污泥储池入口连接，反应池配套设有石灰投加装置，反应池的出水口与混凝池连接，混凝池配套设有混凝剂投加装置，混凝池的出水口与絮凝池连接，絮凝池配套有絮凝剂投加装置，絮凝池的出水口与沉淀池连接，沉淀池的出泥口与污泥储池连接，污泥储池的出水口与污泥脱水机连接，污泥脱水机的出水口返回调节池，污泥脱水机设有泥渣出口。
所述气浮池前段设有混凝反应槽。
所述厌氧水解装置内设有水解填料，底部设置有穿孔布水管。
所述一体化生化反应器内的缺氧区、好氧区、沉淀区为相互独立又相互为邻共用池壁的区域。
所述一体化生化反应器的好氧区内设有空气泵提升技术的混合液回流装置及穿孔曝气管。
本实用新型的优点是采用油水预处理、生物脱氮生化处理、深度污水处理、污泥处理的工艺，对含有毒害物质的炼焦化学工业污水进行无害化处理。是一种解决有毒工业污水的安全、低成本、低运行费用的环保设备。
