申请日2015.07.27
公开(公告)日2015.12.30
IPC分类号C02F9/14
摘要
本实用新型公开了一种便于维修的太阳能曝气湿地污水处理装置，包括过滤池，过滤池经第一水管与曝气池连接，曝气池与湿地池连接;过滤池包括过滤装置，过滤装置的两侧设有固定杆，固定杆与移动架连接，移动架经第一油缸与过滤池上的台板连接，固定杆上设有第二油缸，第二油缸与过滤装置上的连接块连接，过滤装置与轴连接;曝气池内设有超微孔曝气器，超微孔曝气器经空气管与曝气机连接，曝气机与太阳能光伏蓄能组件连接，曝气池还设有生物填料，曝气池经第二水管与湿地池底部的第三水管连接。用该污水处理装置进行污水处理能降低湿地用地面积，冬季处理污水时，达标率高。维护、维修都比较简单，且水的净化效果好。
权利要求书

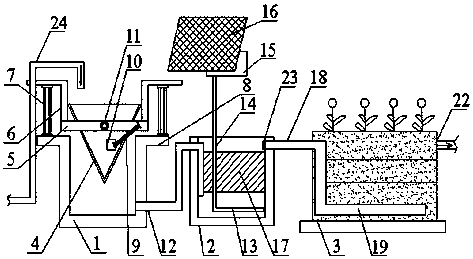

1.一种便于维修的太阳能曝气湿地污水处理装置，其特征在于：包括过滤池(1)，过滤池(1)经第一水管(12)与曝气池(2)连接，曝气池(2)与湿地池(3)连接;所述过滤池(1)包括过滤装置(4)，过滤装置(4)的两侧设有固定杆(5)，固定杆(5)与移动架(6)连接，移动架(6)经第一油缸(7)与过滤池(1)上的台板(8)连接，固定杆(5)上设有第二油缸(9)，第二油缸(9)与过滤装置(4)上的连接块(10)连接，过滤装置(4)与轴(11)连接;所述曝气池(2)内设有超微孔曝气器(13)，超微孔曝气器(13)经空气管(14)与曝气机(15)连接，曝气机(15)与太阳能光伏蓄能组件(16)连接，曝气池(2)内还设有生物填料(17)，曝气池(2)经第二水管(18)与湿地池(3)底部的第三水管(19)连接，第三水管(19)上设有渗水孔(20)，渗水孔(20)上设有过滤网(21)，湿地池(3)上还设有出水孔(22)。
2.根据权利要求1所述的便于维修的太阳能曝气湿地污水处理装置，其特征在于：所述第二水管(18)置于曝气池(2)的一端设有过滤棉(23)。
说明书
一种便于维修的太阳能曝气湿地污水处理装置
技术领域
本实用新型涉及一种人工湿地污水处理装置，特别是一种便于维修的太阳能曝气湿地污水处理装置。
背景技术
利用人工湿地(ConstructedWetlands,CW)处理污水是20世纪70年代发展起来的一种污水处理技术。由于具有净化效果好、工艺设备简单、运转维护管理方便、能耗低、对负荷变化适应性强、工程基建和运行费用低、可实现废水的资源化等特点，正越来越多地得到人们的关注。但是，用现有污水处理装置进行人工湿地污水处理时，占地面积大，冬季进行污水处理时达标率比较低，特别在农村生活污水处理中，且现有污水处理装置不易维修。
发明内容
本实用新型的目的在于，提供一种便于维修的太阳能曝气湿地污水处理装置。用本实用新型污水处理装置进行污水处理能降低湿地用地面积，冬季处理污水时，达标率高。维护、维修都比较简单，且水的净化效果好。
本实用新型的技术方案：一种便于维修的太阳能曝气湿地污水处理装置，包括过滤池，过滤池经第一水管与曝气池连接，曝气池与湿地池连接;所述过滤池包括过滤装置，过滤装置的两侧设有固定杆，固定杆与移动架连接，移动架经第一油缸与过滤池上的台板连接，固定杆上设有第二油缸，第二油缸与过滤装置上的连接块连接，过滤装置与轴连接;所述曝气池内设有超微孔曝气器，超微孔曝气器经空气管与曝气机连接，曝气机与太阳能光伏蓄能组件连接，曝气池还设有生物填料，曝气池经第二水管与湿地池底部的第三水管连接，第三水管上设有渗水孔，渗水孔上设有过滤网，湿地池上还设有出水孔。
前述的便于维修的太阳能曝气湿地污水处理装置中，所述第二水管置于曝气池中的一端设有过滤棉。
与现有技术相比，本实用新型通过将曝气机和超微孔曝气器置于湿地池之前，相比将其设置在湿地池中，维护比较方便，维护周期比较长，维护费用也比较低，维修也比较方便。设置曝气机和曝气器，可将空气压入超微孔曝气器，增加水体溶解氧，促使好氧微生物快速分解有机物，从而增强污水处理净化效果，使处理出水后的水质好，即使在冬天处理后的水达标率也是100%，且能大大降低占地面积。设置过滤装置，可截留并去除污水中漂浮物。设置第一油缸，当过滤装置中的漂浮物较多时，可推动油缸的活塞杆，将过滤装置提升，方便将漂浮物捞出。设置第二油缸和轴，当过滤装置被提升后，可推动第二活塞的活塞杆，使活塞杆沿轴翻转，然后将漂浮物倒出，操作方便，效率高。设置生物填料，可将生物填料作为好样微生物的载体，这样可增大微生物的浓度，且可使微生物分布均匀，使净化效果更好。渗水孔上设有过滤网，可避免湿地中的杂物或颗粒物，进入第三水管中，堵塞第三水管;设置过滤棉，可避免微生物或颗粒物进入第二水管中，堵塞第二水管。
