申请日2015.06.16
公开(公告)日2015.09.23
IPC分类号E03F5/22
摘要
本发明涉及一种下水道污水处理设备，包括径向锁紧装置和污水清理装置，径向锁紧装置包括顶盖、锁紧盒、液压缸、法兰、固定块和四个锁紧支链，顶盖包括十字型盖板、上T型安装柱和四个一号扇形块;锁紧盒包括十字型盒体、下T型安装柱和二号扇形块;液压缸下端安装在锁紧盒上，液压缸的活塞杆与法兰之间通过螺纹相连接;固定块与法兰之间通过螺栓相连接;四个锁紧支链分别安装在锁紧盒上;污水清理装置包括并联支撑台、抽水泵、二号耳座、定位框、电动推杆、方型限位块、二号限位弹簧、管卡、进水管和抽水喷头。本发明实现了自动化快速清理下水道污水的功能，具有操作简便、劳动强度小和工作效率高等优点，同时也保护人操作人员的身体健康。

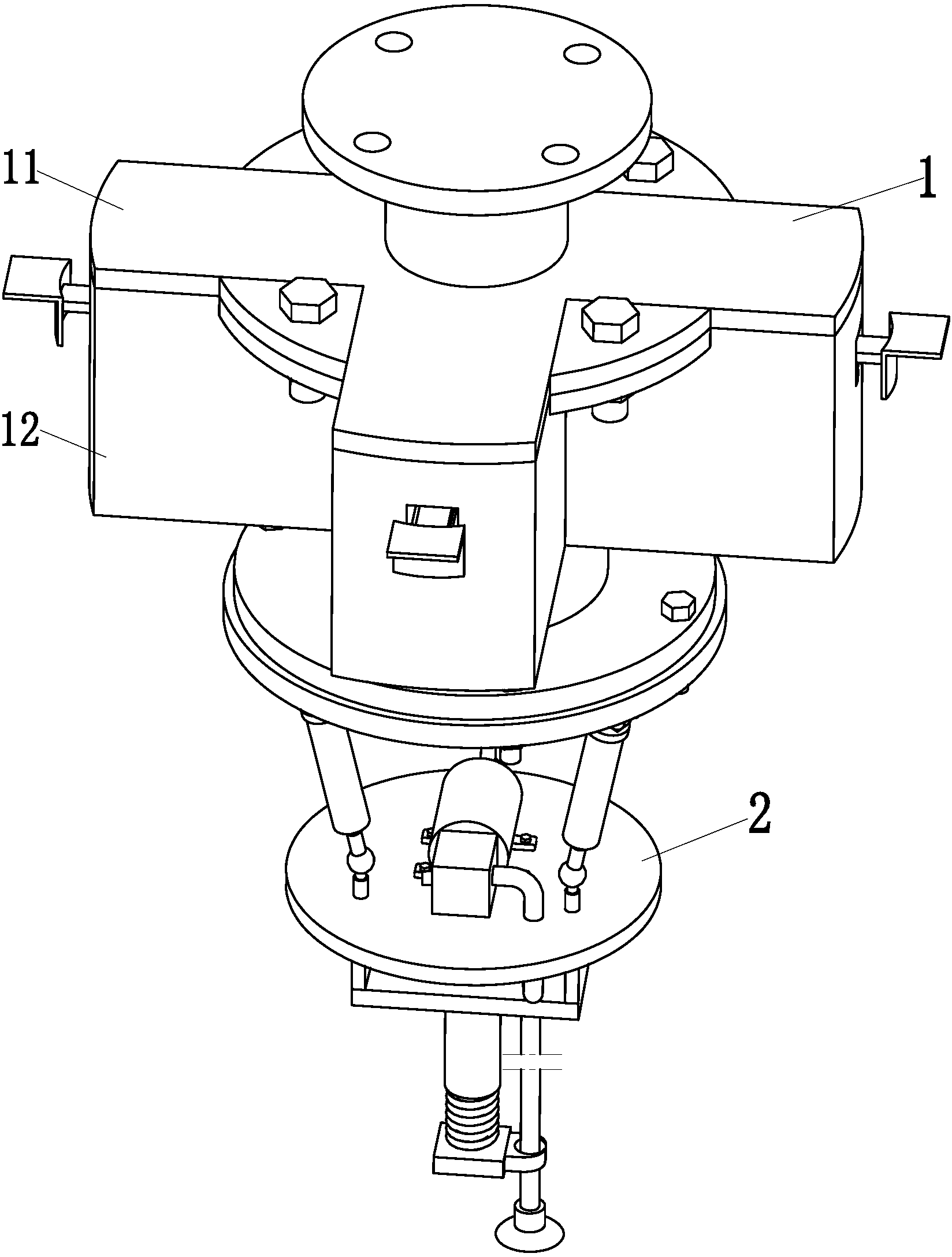

摘要附图
权利要求书
1.一种下水道污水处理设备，其特征在于：包括径向锁紧装置(1)和污水清理装置(2)， 所述的污水清理装置(2)与径向锁紧装置(1)之间通过螺栓相连接;
所述的径向锁紧装置(1)包括顶盖(11)、锁紧盒(12)、液压缸(13)、法兰(14)、固 定块(15)和四个锁紧支链(16)，所述的顶盖(11)包括十字型盖板(111)、上T型安装柱 (112)和四个一号扇形块(113)，上T型安装柱(112)为空心圆柱体结构，上T型安装柱 (112)的上端面沿顶盖(11)的中心轴线对称设置有四个上安装孔，上T型安装柱(112) 的下端焊接在十字型盖板(111)的中部，四个一号扇形块(113)沿十字型盖板(111)的中 心轴线对称焊接在十字型盖板(111)的四周;所述的锁紧盒(12)包括十字型盒体(121)、 下T型安装柱(122)和四个二号扇形块(123)，所述的十字型盒体(121)形状、尺寸与顶 盖(11)上的十字型盖板(111)相吻合，十字型盒体(121)沿十字型盒体(121)的中心轴 线对称设置有四个滑道口(121a)，十字型盒体(121)的内侧底面沿十字型盒体(121)的中 心轴线对称设置有四个吊耳(121b)，下T型安装柱(122)为空心圆柱体结构，下T型安装 柱(122)的下端沿下T型安装柱(122)的中心轴线对称设置四个下安装孔，下T型安装柱 (122)的上端焊接在十字型盒体(121)的下端中部，四个二号扇形块(123)沿十字型盒体 (121)的中心轴线对称焊接在十字型盒体(121)的上端四周，且四个二号扇形块(123)与 对应顶盖(11)上的四个一号扇形块(113)之间通过螺栓相连接;所述的液压缸(13)下端 安装在锁紧盒(12)的下T型安装柱(122)上，液压缸(13)的活塞杆与法兰(14)之间通 过螺纹相连接;所述的固定块(15)与法兰(14)之间通过螺栓相连接;所述的四个锁紧支 链(16)分别安装在锁紧盒(12)十字型盒体(121)的四个滑道口(121a)上，锁紧支链(16) 包括空心滑道(161)、直线滑轨(162)、顶杆(163)、调节杆(164)、一号限位弹簧(165)、 滑槽(166)和滑柱(167)，空心滑道(161)焊接在锁紧盒(12)十字型盒体(121)的滑道 口(121a)上，直线滑轨(162)通过两个螺钉安装在空心滑道(161)的内部，顶杆(163) 靠近十字型盒体(121)外侧的一端设置有T型限位块(163a)，顶杆(163)通过螺钉安装在 直线滑轨(162)上，且顶杆(163)靠近十字型盒体(121)内侧的一端抵靠在调节杆(164) 上，调节杆(164)与十字型盒体(121)上的吊耳(121b)之间通过销轴相连接，且调节杆 (164)与顶杆(163)之间连接有一号限位弹簧(165)，滑槽(166)焊接在顶杆(163)的 背部，滑柱(167)与滑槽(166)之间通过滑动配合的方式相连接，且滑柱(167)的末端焊 接在固定块(15)上;
所述的污水清理装置(2)包括并联支撑台(21)、抽水泵(22)、二号耳座(23)、定位 框(24)、电动推杆(25)、方型限位块(26)、二号限位弹簧(27)、管卡(28)、进水管(29) 和抽水喷头(210)，所述的并联支撑台(21)包括定平台(211)、动平台(212)和三个并联 支链(213)，定平台(211)沿定平台(211)的中心轴线对称设置四个连接孔，定平台(211) 上的四个连接孔与下T型安装柱(122)上的四个下安装孔之间均通过螺栓相连接，动平台 (212)与定平台(211)之间通过三个并联支链(213)相连接，并联支链(213)包括一号 耳座(213a)、气缸(213b)、球铰链(213c)和内螺纹柱(213d)，一号耳座(213a)安装在 定平台(211)的下端面，气缸(213b)底端与一号耳座(213a)之间通过销轴相连接，气缸 (213b)的顶端与球铰链(213c)的上端之间通过螺纹相连接，球铰链(213c)的下端与内 螺纹柱(213d)之间通过螺纹相连接，内螺纹柱(213d)焊接在动平台(212)的上端面;所 述的抽水泵(22)通过螺钉安装在动平台(212)上;所述的二号耳座(23)安装在动平台(212) 的下端面中部;所述的定位框(24)中部设置有定位孔，定位框(24)的两端对称焊接在动 平台(212)的两侧;所述的电动推杆(25)底端穿过定位框(24)上的定位孔与二号耳座(23) 之间通过销轴相连接，电动推杆(25)的顶端固连有方型限位块(26);所述的方型限位块(26) 与电动推杆(25)之间套设有二号限位弹簧(27);所述的管卡(28)安装在方型限位块(26) 上;所述的进水管(29)一端与抽水泵(22)的进水口相连接，进水管(29)另一端依次穿 过动平台(212)、定位框(24)安装在管卡(28)上;所述的抽水喷头(210)安装在进水管 (29)的末端。
2.根据权利要求1所述的一种下水道污水处理设备，其特征在于：所述的T型限位块 (163a)呈圆弧状。
3.根据权利要求1所述的一种下水道污水处理设备，其特征在于：所述的滑槽(166)类 型为燕尾形滑槽或T型滑槽。
4.根据权利要求1所述的一种下水道污水处理设备，其特征在于：所述的抽水泵(22) 类型为高压抽水泵。
5.根据权利要求1所述的一种下水道污水处理设备，其特征在于：所述的抽水喷头(210) 下端面上均匀设置有细孔。
说明书
一种下水道污水处理设备
技术领域
本发明涉及一种水处理设备，特别涉及一种下水道污水处理设备。
背景技术
在现有的公路和各个小区，都会看到一些下水道，下水道根据类型可分为长方形下水道 和圆形下水道，圆形下水道使用的范围较广，下水道每经过一段时间都需要人工进行清理一 些残留的淤泥和杂物，否则下水道就有可能堵塞，如果下水道堵塞，下水道内部的污水就会 溢出来，因此，在清除下水道内的堵塞物之前必须先清除污水，现有的下水道污水处理方式 一般为人工清理方式，由于污水里面有较多的有害细菌，而下水道数目又多，采用人工处理 的方式存在操作复杂、劳动强度大和工作效率低下等缺陷，且严重的影响了操作工人的身体 健康，鉴于此，急需一种自动化处理下水道污水的专用设备。
发明内容
为了解决上述问题，本发明提供了一种下水道污水处理设备，解决了现有人工清理下水 道污水存在的难题，实现了自动化快速清理下水道污水的功能，具有操作简便、劳动强度小 和工作效率高等优点，同时也保护人操作人员的身体健康。
为了实现上述目的，本发明采用以下技术方案来实现：一种下水道污水处理设备，包括 径向锁紧装置和污水清理装置，所述的污水清理装置与径向锁紧装置之间通过螺栓相连接， 径向锁紧装置可以实现本发明在工作过程径向锁紧的功能，辅助污水清理装置实现下水道清 理污水的功能。
作为本发明的一种优选技术方案，所述的径向锁紧装置包括顶盖、锁紧盒、液压缸、法 兰、固定块和四个锁紧支链，所述的顶盖包括十字型盖板、上T型安装柱和四个一号扇形块， 上T型安装柱为空心圆柱体结构，上T型安装柱的上端面沿顶盖的中心轴线对称设置有四个 上安装孔，通过四个上安装孔将本发明安装在现有起重机上，上T型安装柱的下端焊接在十 字型盖板的中部，四个一号扇形块沿十字型盖板的中心轴线对称焊接在十字型盖板的四周; 所述的锁紧盒包括十字型盒体、下T型安装柱和四个二号扇形块，所述的十字型盒体形状、 尺寸与顶盖上的十字型盖板相吻合，十字型盒体沿十字型盒体的中心轴线对称设置有四个滑 道口，十字型盒体的内侧底面沿十字型盒体的中心轴线对称设置有四个吊耳，下T型安装柱 为空心圆柱体结构，下T型安装柱的下端沿下T型安装柱的中心轴线对称设置四个下安装孔， 下T型安装柱上的四个下安装孔与污水清理装置之间通过螺栓相连接，下T型安装柱的上端 焊接在十字型盒体的下端中部，四个二号扇形块沿十字型盒体的中心轴线对称焊接在十字型 盒体的上端四周，且四个二号扇形块与对应顶盖上的四个一号扇形块之间通过螺栓相连接， 使得顶盖可拆卸，便于径向锁紧装置的维修与安装;所述的液压缸下端安装在锁紧盒的下T 型安装柱上，液压缸的活塞杆与法兰之间通过螺纹相连接;所述的固定块与法兰之间通过螺 栓相连接，法兰起到连接固定块和液压缸的作用;所述的四个锁紧支链分别安装在锁紧盒十 字型盒体的四个滑道口上，锁紧支链包括空心滑道、直线滑轨、顶杆、调节杆、一号限位弹 簧、滑槽和滑柱，空心滑道焊接在锁紧盒十字型盒体的滑道口上，直线滑轨通过两个螺钉安 装在空心滑道的内部，直线滑轨可在高负载的情况下实现高精度的直线运动，顶杆靠近十字 型盒体外侧的一端设置有T型限位块，T型限位块在顶杆的带动下紧贴在下水道内壁上，从 而实现了锁紧的功能，顶杆通过螺钉安装在直线滑轨上，顶杆在液压缸液压力的作用下可以 在直线滑轨来回移动，且顶杆靠近十字型盒体内侧的一端抵靠在调节杆上，调节杆与十字型 盒体上的吊耳之间通过销轴相连接，且调节杆与顶杆之间连接有一号限位弹簧，一号限位弹 簧起到限位的作用，当调节杆在吊耳上转动时，由于顶杆抵靠在调节杆上，调节杆带动顶杆 在直线滑轨上移动，滑槽焊接在顶杆的背部，滑柱与滑槽之间通过滑动配合的方式相连接， 且滑柱的末端焊接在固定块上，通过滑柱的上下运动带动调节杆在吊耳上转动。工作时，首 先通过上T型安装柱的四个上安装孔将本发明安装在现有起重机上，在污水清理装置进行污 水处理工作之前，径向锁紧装置先开始工作，当液压缸工作后，液压缸上的活塞杆带动固定 块往上移动，固定块带动滑柱在滑槽上移动，由于滑柱在滑槽上移动，使得调节杆在吊耳上 转动，调节杆的转动带动顶杆在直线滑轨上移动，直至顶杆上的T型限位块紧紧抵靠在下水 道内壁上，最终四个锁紧支链上的四个顶杆上的T型限位块都紧紧抵靠在下水道内壁上，本 发明径向锁紧在下水道内壁上，可以防止污水清理装置在工作过程中出现抖动而不稳定的现 象，径向锁紧装置实现给污水清理装置提供支撑力和辅助下水道清理污水的功能。
作为本发明的一种优选技术方案，所述的污水清理装置包括并联支撑台、抽水泵、二号 耳座、定位框、电动推杆、方型限位块、二号限位弹簧、管卡、进水管和抽水喷头，所述的 并联支撑台包括定平台、动平台和三个并联支链，定平台沿定平台的中心轴线对称设置四个 连接孔，定平台上的四个连接孔与下T型安装柱上的四个下安装孔之间均通过螺栓相连接， 动平台与定平台之间通过三个并联支链相连接，并联支链包括一号耳座、气缸、球铰链和内 螺纹柱，一号耳座安装在定平台的下端面，气缸底端与一号耳座之间通过销轴相连接，气缸 可以在一号耳座上转动，气缸的顶端与球铰链的上端之间通过螺纹相连接，气缸同时可以在 球铰链上转动，且气缸本身的活塞杆可移动，球铰链的下端与内螺纹柱之间通过螺纹相连接， 内螺纹柱焊接在动平台的上端面，并联机构具有稳定性好、动态性能好、精度高、刚度强和 承载力大等优点，在本发明中，并联支撑台的类型为3-RPS并联机构，3-RPS并联机构在空 间内可实现一平移两转动共三个自由度方向的运动，由于下水道内孔空间较小，污水清理装 置在工作过程中稳定性能还会不高，通过并联支撑台上三个自由度方向的调节，使得动平台 一直处于平稳的姿势，从而提高了本发明清理下水道污水的效率;所述的抽水泵通过螺钉安 装在动平台上，抽水泵的出水口与外界水管相连接，抽水泵为本发明提供抽水源动力;所述 的二号耳座安装在动平台的下端面中部;所述的定位框中部设置有定位孔，定位框的两端对 称焊接在动平台的两侧;所述的电动推杆底端穿过定位框上的定位孔与二号耳座之间通过销 轴相连接，定位框起到定位的作用，使得电动推杆的只能在竖直方向上运动，电动推杆的顶 端固连有方型限位块;所述的方型限位块与电动推杆之间套设有二号限位弹簧，二号限位弹 簧起到限位的作用，可以防止电动推杆过渡往上伸缩折坏进水管的现象;所述的管卡安装在 方型限位块上;所述的进水管一端与抽水泵的进水口相连接，进水管另一端依次穿过动平台、 定位框安装在管卡上，管卡起到固定进水管的功能;所述的抽水喷头安装在进水管的末端。 工作时，当现有起重机操作污水处理装置进入到下水道内部时，由于下水道内孔空间较小， 污水清理装置在工作过程中稳定性能不高，通过并联支撑台上三个自由度方向的调节，使得 动平台一直处于平稳的姿势，然后电动推杆开始工作，直至抽水喷头进入到污水中，电动推 杆停止工作，此时，抽水泵开始工作，抽水泵的抽水力使得污水从抽水喷头进入，从进水管 流入到抽水泵的进水口中，然后从抽水泵的出水口经过外界水管排出，且随着污水深度的变 低，电动推杆上的活塞杆也要跟随着往下运动，保证了抽水喷头一直浸没在污水中，直至污 水清理完毕，实现了自动化快速清理下水道污水的功能。
作为本发明的一种优选技术方案，所述的T型限位块呈圆弧状，由于圆形下水道的内壁 为圆弧状，使得T型限位块的形状与下水道内壁形状相吻合，接触面积大，锁紧力较大，锁 紧效果好。
作为本发明的一种优选技术方案，所述的滑槽类型为燕尾形滑槽或T型滑槽，滑槽的类 型可根据实际需求而定。
作为本发明的一种优选技术方案，所述的抽水泵类型为高压抽水泵，高压抽水泵的抽水 力大，抽水速度快，工作效率高。
作为本发明的一种优选技术方案，所述的抽水喷头下端面上均匀设置有细孔，细孔可以 防止污水的污物进入到进水管内部，防止了进水管被堵塞的现象。
本发明的有益效果在于：本发明相比现有技术，设计了径向锁紧装置和污水清理装置， 通过径向锁紧装置辅助污水清理装置快速清理下水道内的污水，解决了现有人工清理下水道 污水存在的难题，实现了自动化快速清理下水道污水的功能，具有操作简便、劳动强度小和 工作效率高等优点，同时也保护人操作人员的身体健康。
