申请日2015.06.12
公开(公告)日2015.11.04
IPC分类号C02F1/52; C02F9/04
摘要
本实用新型涉及污水处理技术领域，具体地说是一种含磷污水的处理系统。氯化钙受槽的输出端与氯化钙储槽的输入端之间采用两个提升泵连接，氯化钙储槽的输出端与反映槽的输入端之间采用两个加药泵连接，反映槽的输出端与絮凝池的输入端连接，絮凝池的输出端与中间池的输入端连接，中间池的输出端与清水池的输入端连接，清水池的另一输入端以及输出端与石英砂过滤器之间采用过滤泵连接。本实用新型同现有技术相比，将氯化钙工艺加入到污水处理系统，实现了污水的沉淀除磷。同时，设计了氯化钙储槽的结构，避免氯化钙在存储过程中发生受潮的情况，更便于污水处理系统的使用和维护。

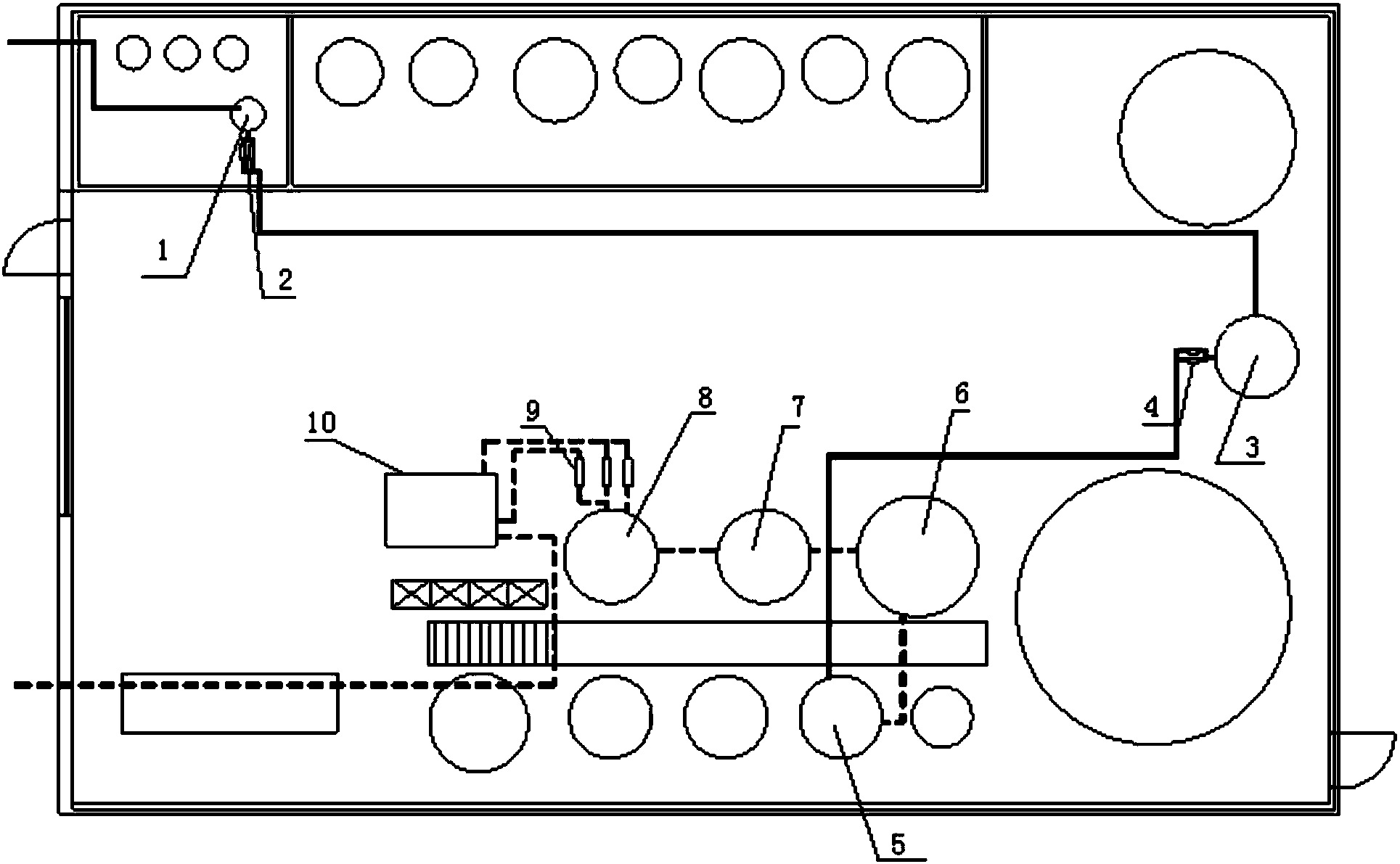

摘要附图
权利要求书
1.一种含磷污水的处理系统，其特征在于：氯化钙受槽(1)的输出端与氯化钙储槽(3)的输入端之间采用两个提升泵(2)连接，氯化钙储槽(3)的输出端与反映槽(5)的输入端之间采用两个加药泵(4)连接，反映槽(5)的输出端与絮凝池(6)的输入端连接，絮凝池(6)的输出端与中间池(7)的输入端连接，中间池(7)的输出端与清水池(8)的输入端连接，清水池(8)的另一输入端以及输出端与石英砂过滤器(10)之间采用过滤泵(9)连接; 所述的氯化钙储槽(3)包括氯化钙储槽本体(31)、环状吸湿盒(32)、干燥剂补充口(33)、斜坡(34)、输入管道(35)和输出管道(36)，氯化钙储槽本体(31)的圆周上设有环状通孔，环状通孔内嵌设有环状吸湿盒(32)，环状吸湿盒(32)位于氯化钙储槽本体(31)外的一侧密封并设有一个干燥剂补充口(33)，氯化钙储槽本体(31)的顶部设有输入管道(35)，氯化钙储槽本体(31)的底部设有斜坡(34)，斜坡(34)较低一侧设有输出管道(36)。
2.根据权利要求1所述的一种含磷污水的处理系统，其特征在于：所述的环状吸湿盒(32)与所述的干燥剂补充口(33)之间设有垫圈。
3.根据权利要求1所述的一种含磷污水的处理系统，其特征在于：所述的环状吸湿盒(32)内设有硅胶干燥剂。
4.根据权利要求1所述的一种含磷污水的处理系统，其特征在于：所述的输入管道(35)和所述的输出管道(36)上设有湿度检测报警装置(37)。
说明书
一种含磷污水的处理系统
技术领域
本实用新型涉及污水处理技术领域，具体地说是一种含磷污水的处理系统。
背景技术
一些企业在发展到一定阶段后，由于产能的增加，需要对污水处理系统进行改造。计划引入氯化钙投加沉淀工艺对污水处理设施进行改造，但是，氯化钙的储存不便，容易发生受潮的情况，受潮释放的热量可能会导致储槽损坏。
因此，需要设计一种能够便于氯化钙储存的含磷污水的处理系统。
发明内容
本实用新型的目的是克服现有技术的不足，提供了一种能够便于氯化钙储存的含磷污水的处理系统。
为了达到上述目的，本实用新型是一种含磷污水的处理系统，其特征在于：氯化钙受槽的输出端与氯化钙储槽的输入端之间采用两个提升泵连接，氯化钙储槽的输出端与反映槽的输入端之间采用两个加药泵连接，反映槽的输出端与絮凝池的输入端连接，絮凝池的输出端与中间池的输入端连接，中间池的输出端与清水池的输入端连接，清水池的另一输入端以及输出端与石英砂过滤器之间采用过滤泵连接。
所述的氯化钙储槽包括氯化钙储槽本体、环状吸湿盒、干燥剂补充口、斜坡、输入管道和输出管道，氯化钙储槽本体的圆周上设有环状通孔，环状通孔内嵌设有环状吸湿盒，环状吸湿盒位于氯化钙储槽本体外的一侧密封并设有一个干燥剂补充口，氯化钙储槽本体的顶部设有输入管道，氯化钙储槽本体的底部设有斜坡，斜坡较低一侧设有输出管道。
所述的环状吸湿盒与所述的干燥剂补充口之间设有垫圈。
所述的环状吸湿盒内设有硅胶干燥剂。
所述的输入管道和所述的输出管道上设有湿度检测报警装置。
本实用新型同现有技术相比，将氯化钙工艺加入到污水处理系统，实现了污水的沉淀除磷。同时，设计了氯化钙储槽的结构，避免氯化钙在存储过程中发生受潮的情况，更便于污水处理系统的使用和维护。
