申请日2015.07.08
公开(公告)日2015.12.09
IPC分类号F24F13/22; F24F11/00; F24F6/12
摘要
一种空调冷凝水处理方法及系统，其中，空调冷凝水处理方法包括：通过收集装置收集空调冷凝水;判断收集的空调冷凝水是否达到收集装置中预定的低水位;若达到，则进一步判断收集的空调冷凝水是否达到收集装置中预定的中水位，若达到，则启动主雾化器，这样，通过主雾化器将空调冷凝水雾化成水雾状并通过风扇拍到室内，从而增加室内的空气湿度，使因长期使用空调后造成室内干燥的环境大大改善，同时，在主雾化器启动后，进一步判断收集的空调冷凝水是否低于收集装置中预定的中水位，若是，则主雾化器停止工作，从而实现可自动根据收集装置中收集的空调冷凝水的多少来调节雾化量，以保证空调冷凝水不会从收集装置中外溢出室内。
权利要求书
1.一种空调冷凝水处理方法，其特征在于，包括：
通过收集装置收集所述空调冷凝水;
判断收集的所述空调冷凝水是否达到所述收集装置中预定的低水位;
若达到，则进一步判断收集的所述空调冷凝水是否达到所述收集装置中预定的中水位，若达到，则启动主雾化器。
2.根据权利要求1所述的空调冷凝水处理方法，其特征在于，所述判断收集的所述空调冷凝水是否达到所述收集装置中预定的低水位之后，还包括：
若没有达到，则继续执行所述通过收集装置收集所述空调冷凝水的步骤。
3.根据权利要求1所述的空调冷凝水处理方法，其特征在于，所述若达到，则进一步判断收集的所述空调冷凝水是否达到所述收集装置中预定的中水位之后，还包括：
若没有达到，则继续执行所述通过收集装置收集所述空调冷凝水的步骤。
4.根据权利要求1所述的空调冷凝水处理方法，其特征在于，所述若达到，则进一步判断收集的所述空调冷凝水是否达到所述收集装置中预定的中水位，若达到，则启动主雾化器之后，还包括：
判断收集的所述空调冷凝水是否低于所述收集装置中预定的中水位，若是，则所述主雾化器停止工作;若否，则进一步判断收集的所述空调冷凝水是否达到所述收集装置中预定的高水位，若是，则发出报警信号并启动备用雾化器，以便将收集的所述空调冷凝水降低到所述收集装置中预定的中水位。
5.根据权利要求1所述的空调冷凝水处理方法，其特征在于，所述通过收集装置收集所述空调冷凝水之后，还包括：
对收集的所述空调冷凝水进行过滤、消毒的步骤。
6.一种空调冷凝水处理系统，其特征在于，包括：
收集装置，所述收集装置用于收集所述空调冷凝水;
低水位探针，所述低水位探针位于所述收集装置中预定的低水位处，用于判断收集的所述空调冷凝水是否达到所述收集装置中预定的低水位;
中水位探针，所述中水位探针位于所述收集装置中预定的中水位处，用于判断收集的所述空调冷凝水是否达到所述收集装置中预定的中水位;
高水位探针，所述高水位探针位于所述收集装置中预定的高水位处，用于判断收集的所述空调冷凝水是否达到所述收集装置中预定的高水位;
集成电路MCU，所述集成电路MCU分别与所述低水位探针、中水位探针及高水位探针电连接，用于根据所述低水位探针、中水位探针及高水位探针的判断结果控制所述主雾化器和备用雾化器启动或者关闭;
主雾化器，所述主雾化器通过管路与所述收集装置连接，并在所述集成电路MCU根据所述中水位探针判断出收集的所述空调冷凝水达到所述收集装置中预定的中水位时，所述主雾化器启动，对收集的所述空调冷凝水进行雾化处处理，并在收集的所述空调冷凝水低于所述收集装置中预定的中水位时，所述主雾化器关闭;
备用雾化器，所述备用雾化器通过管路与所述收集装置连接，并在所述集成电路MCU根据所述高水位探针判断出收集的所述空调冷凝水达到所述收集装置中预定的高水位时，所述备用雾化器启动，对收集的所述空调冷凝水进行雾化处处理，并在收集的所述空调冷凝水降低到所述收集装置中预定的中水位时，所述备用雾化器关闭。
7.如权利要求6所述的空调冷凝水处理系统，其特征在于，还包括声光报警设备，所述声光报警设备与所述集成电路MCU电连接，并在所述集成电路MCU根据所述高水位探针判断出收集的所述空调冷凝水达到所述收集装置中预定的高水位时，所述声光报警设备启动报警。
8.如权利要求6所述的空调冷凝水处理系统，其特征在于，还包括冷凝水过滤网，所述冷凝水过滤网分别安装在所述收集装置的进水口和出水口中，用于对收集的所述空调冷凝水进行过滤和杀菌。
9.根据权利要求6所述的空调冷凝水处理系统，其特征在于，所述收集装置、主雾化器及备用雾化器均内置在所述空调中。
10.根据权利要求6所述的空调冷凝水处理系统，其特征在于，所述收集装置、主雾化器及备用雾化器均外置在所述空调之外。
说明书
一种空调冷凝水处理方法及系统
技术领域
本发明涉及空调术领域，尤其涉及一种空调冷凝水处理方法及系统。
背景技术
众所周知，空调在制冷过程中在室内机会形成空调冷凝水，空调冷凝水的不断形成将使室内环境空气变得更为干燥，容易造成人体的皮肤干燥、脱水及咽喉、鼻孔等部位感觉不适等“空调病”症状的发生，同时，现有技术对这些空调冷凝水滴入接水盘后往往通过胶管直接排出室外而成为废水，没有回收和循环利用，从而造成水资源的浪费，并破坏环境的整洁，导致了空气中的细菌通过空调冷凝水进行传播出去，或者，这些空调冷凝水排出室外之后，再通过收集装置收集后撒到室外机上，这些空调冷凝水通过对室外机降温蒸发出去，但是，这种方法由于一热一冷时会造成散热器加速老化，从而会对室外机造成损害。
发明内容
本发明的目的在于克服上述现有技术的不足，提供一种能利用空调冷凝水增加室内空气湿度，又能实现空调冷凝水零排放的空调冷凝水处理方法及系统。

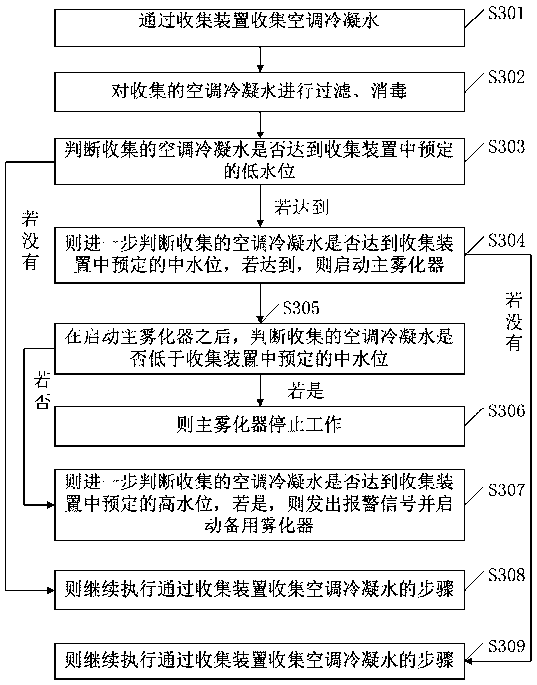

本发明是这样实现的，一种空调冷凝水处理方法，包括：
通过收集装置收集所述空调冷凝水;
判断收集的所述空调冷凝水是否达到所述收集装置中预定的低水位;
若达到，则进一步判断收集的所述空调冷凝水是否达到所述收集装置中预定的中水位，若达到，则启动主雾化器。
进一步地，所述判断收集的所述空调冷凝水是否达到所述收集装置中预定的低水位之后，还包括：
若没有达到，则继续执行所述通过收集装置收集所述空调冷凝水的步骤。
进一步地，所述若达到，则进一步判断收集的所述空调冷凝水是否达到所述收集装置中预定的中水位之后，还包括：
若没有达到，则继续执行所述通过收集装置收集所述空调冷凝水的步骤。
进一步地，所述若达到，则进一步判断收集的所述空调冷凝水是否达到所述收集装置中预定的中水位，若达到，则启动主雾化器之后，还包括：
判断收集的所述空调冷凝水是否低于所述收集装置中预定的中水位，若是，则所述主雾化器停止工作;若否，则进一步判断收集的所述空调冷凝水是否达到所述收集装置中预定的高水位，若是，则发出报警信号并启动备用雾化器，以便将收集的所述空调冷凝水降低到所述收集装置中预定的中水位。
进一步地，所述通过收集装置收集所述空调冷凝水之后，还包括：
对收集的所述空调冷凝水进行过滤、消毒的步骤。
另一方面，提供了一种空调冷凝水处理系统，包括：
收集装置，所述收集装置用于收集所述空调冷凝水;
低水位探针，所述低水位探针位于所述收集装置中预定的低水位处，用于判断所述收集的所述空调冷凝水是否达到所述收集装置中预定的低水位;
中水位探针，所述中水位探针位于所述收集装置中预定的中水位处，用于判断所述收集的空调冷凝水是否达到所述收集装置中预定的中水位;
高水位探针，所述高水位探针位于所述收集装置中预定的高水位处，用于判断所述收集的空调冷凝水是否达到所述收集装置中预定的高水位;
集成电路MCU，所述集成电路MCU分别与所述低水位探针、中水位探针及高水位探针电连接，用于根据所述低水位探针、中水位探针及高水位探针的判断结果控制所述主雾化器和备用雾化器启动或者关闭;
主雾化器，所述主雾化器通过管路与所述收集装置连接，并在所述集成电路MCU根据所述中水位探针判断出收集的所述空调冷凝水达到所述收集装置中预定的中水位时，所述主雾化器启动，对收集的所述空调冷凝水进行雾化处处理，并在收集的所述空调冷凝水低于所述收集装置中预定的中水位时，所述主雾化器关闭;
备用雾化器，所述备用雾化器通过管路与所述收集装置连接，并在所述集成电路MCU根据所述高水位探针判断出收集的所述空调冷凝水达到所述收集装置中预定的高水位时，所述备用雾化器启动，对收集的所述空调冷凝水进行雾化处理，并在收集的所述空调冷凝水降低到所述收集装置中预定的中水位时，所述备用雾化器关闭。
进一步地，还包括声光报警设备，所述声光报警设备与所述集成电路MCU电连接，并在所述集成电路MCU根据所述高水位探针判断出所述收集的空调冷凝水达到所述收集装置中预定的高水位时，所述声光报警设备启动报警。
进一步地，还包括冷凝水过滤网，所述冷凝水过滤网分别安装在所述收集装置的进水口和出水口中，用于对收集的所述空调冷凝水进行过滤和杀菌。
进一步地，所述收集装置、主雾化器及备用雾化器均内置在所述空调中。
进一步地，所述收集装置、主雾化器及备用雾化器均外置在所述空调之外。
本发明的有益效果为：本发明提供的空调冷凝水处理方法及系统，通过收集装置将空调冷凝水收集在一起，当收集的空调冷凝水达到收集装置中预定的中水位时，主雾化器启动，将空调冷凝水雾化成水雾状并通过风扇拍到室内，从而增加室内的空气湿度，使因长期使用空调后造成室内干燥的环境大大改善，同时，在主雾化器启动后，进一步判断收集的空调冷凝水是否低于收集装置中预定的中水位，若是，则主雾化器停止工作，从而实现可自动根据收集装置中收集的空调冷凝水的多少来调节雾化量。
另外，当收集装置中的空调冷凝水量较大，水位达到收集装置中预定高水位时，集成电路MCU启动声光报警设备进行报警，同时启动备用雾化器，以便将收集的空调冷凝水降低到收集装置中预定的中水位，从而保证空调冷凝水不会从收集装置中外溢出室内。
