申请日2015.06.12
公开(公告)日2015.12.30
IPC分类号E03F11/00
摘要
组合式污水处理终端设施，包括一个独立成型的进水仓(1)、一个或一个以上独立成型的过水处理仓(2)和一个独立成型的出水仓(3)。进水仓(1)上设置有进水管(11)、清掏口(12)和通水弯管(13)，过水处理仓(2)设置有通水管连接孔(14)和通水弯管(13)，出水仓(3)设置有通水管连接孔(14)、清掏口(12)和出水管(15)。

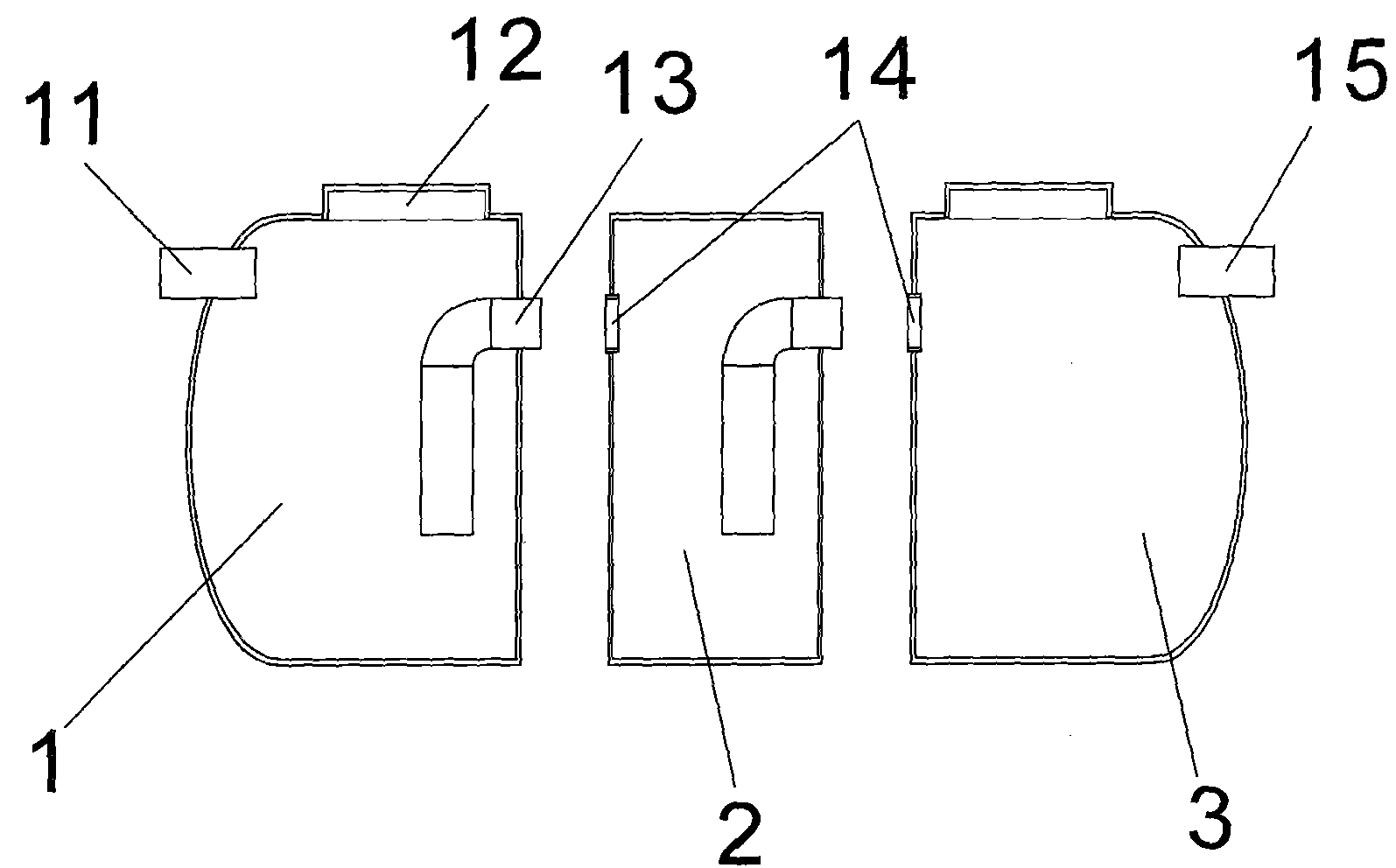

摘要附图
权利要求书
1.组合式污水处理终端设施，包括一个独立成型的进水仓(1)、至少一个独立成型的过水处理仓(2)和一个独立成型的出水仓(3)，所述进水仓(1)上设置有进水管(11)、清掏口(12)和通水弯管(13)，过水处理仓(2)设置有通水管连接孔(14)和通水弯管(13)，出水仓(3)设置有通水管连接孔(14)、清掏口(12)和出水管(15)。
2.如权利要求1所述的组合式污水处理终端设施，其特征在于，所述过水处理仓(2)内还挂设有污水处理填料(16)。
3.如权利要求1或2所述的组合式污水处理终端设施，其特征在于，所述过水处理仓(2)还设置有水泵或曝气设备。
说明书
组合式污水处理终端设施
技术领域
本实用新型涉及一种组合式污水处理终端设施。
背景技术
广大农村地区，由于居住点分散，生活污水若要大规模集中处理，其收集管道系 统投资会非常庞大，建设成本难以承担。目前最适合国内农村生活污水处理的工艺方 式就是出户配置化粪池，全村再统一配置一体化处理终端，必要时还可以再配置人工 湿地来配合。
较原始的化粪池和终端处理池大多采用砖砌形式。但砖砌化粪池和终端处理池的 抗渗性较差，且施工麻烦。慢慢就发展出车间化生产的玻璃钢材质或其它材质的成品 化粪池和终端处理池。近年来，各地政府提供专项资金，进行农村生活污水处理设施 改造，此类化粪池和终端处理池的用量非常庞大。
这种成品化粪池和终端处理池，在车间统一生产完成，大多采用一体化设计，主 体是一个筒体，筒体内由隔板分隔成两个或两个以上的隔仓，必要时，各隔仓内再设 置填料或设备。成品化粪池和终端处理池运送到现场后放入基坑，接上进出污水管即 可使用，非常方便。但这种一体化化粪池和终端处理池存在两个弱点：一是筒体内的 隔板安装操作困难，容易渗漏;二是中空筒体结构的产品，在运输上太占空间，运输 成本居高不下。
实用新型内容
为解决上述现有产品的缺陷，本实用新型提供了一种加工简单、密封良好、运输 方便的新型组合式污水处理终端设施。
这种组合式污水处理终端设施，包括一个独立成型的进水仓、一个或一个以上独 立成型的过水处理仓和一个独立成型的出水仓。进水仓上设置有进水管、清掏口和通 水弯管，过水处理仓设置有通水管连接孔和通水弯管，出水仓设置有通水管连接孔、 清掏口和出水管。必要时，在过水仓部分可以设置各种污水处理填料、水泵或曝气设 备。
本实用新型的设计思路在于，各种独立的仓体式设计，运输方便，到现场后可以 根据实际需要自由组合。同时，使得生产工艺更加简单，密封性更好、产品质量更容 易控制。
本实用新型产品具有生产简单、生产效率高、密封性好、运输方便的优点。
