申请日2015.06.11
公开(公告)日2015.09.09
IPC分类号C02F9/02
摘要
一种生活污水快速净化装置，包括框体、进水装置、压缩装置、第一过滤装置、气囊装置、搅拌装置、出水装置、收水箱及支撑装置，框体上设有第一通孔及第二通孔，进水装置包括进水管及第一阀门，压缩装置包括气缸、第一支架、第一推动杆及第一压缩板，第一过滤装置包括第一挡板、第一斜板、第一过滤网及第二斜板，气囊装置包括气囊、管道及第二阀门，搅拌装置包括电机、转轴、第一搅拌杆及第二搅拌杆，出水装置包括出水管、第三阀门及第二支架，收水箱的上表面向下凹陷形成第一收容腔。本发明能够对生活污水进行有效的净化，净化效果好，并且净化效率高，能够快速对生活污水进行净化，节约时间，并且减少了环境污染，保护了环境。

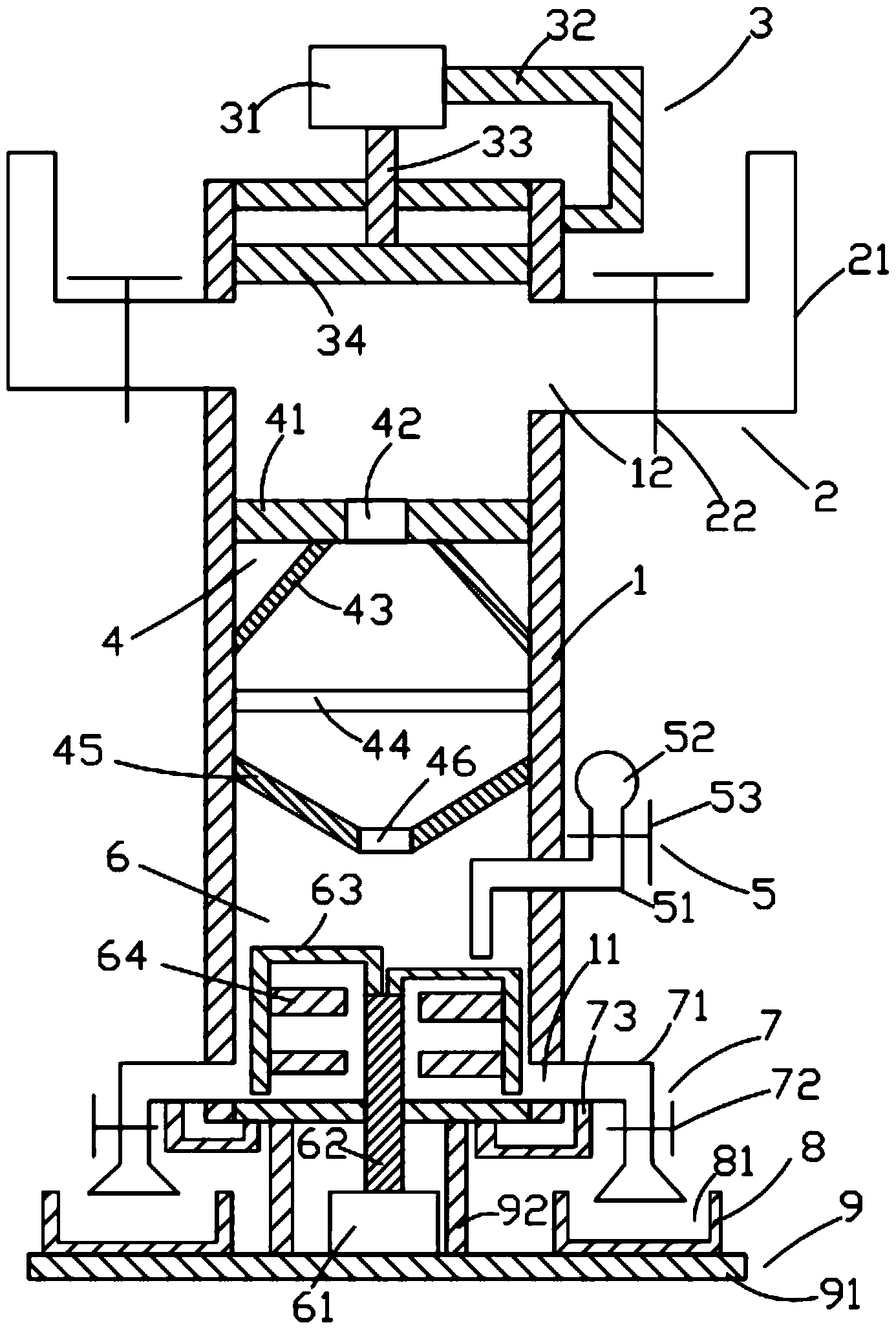

摘要附图
权利要求书
1.一种生活污水快速净化装置，其特征在于：所述生活污水快 速净化装置包括框体、位于所述框体左右两侧的进水装置、设置于所 述框体上的压缩装置、位于所述压缩装置下方的第一过滤装置、设置 于所述框体上的气囊装置、位于所述第一过滤装置下方的搅拌装置、 位于所述搅拌装置左右两侧的出水装置、位于所述出水装置下方的收 水箱及位于所述框体下方的支撑装置，所述框体上设有位于左右表面 上的第一通孔及位于所述第一通孔上方的第二通孔，所述进水装置包 括进水管及设置于所述进水管上的第一阀门，所述压缩装置包括气 缸、位于所述气缸右侧的第一支架、位于所述气缸下方的第一推动杆 及位于所述第一推动杆下方的第一压缩板，所述第一过滤装置包括第 一挡板、位于所述第一挡板下方的第一斜板、位于所述第一斜板下方 的第一过滤网及位于所述第一过滤网下方的第二斜板，所述气囊装置 包括气囊、位于所述气囊下方的管道及设置于所述管道上的第二阀 门，所述搅拌装置包括电机、位于所述电机上方的转轴、设置于所述 转轴上的第一搅拌杆及设置于所述第一搅拌杆上的第二搅拌杆，所述 出水装置包括出水管、设置于所述出水管上的第三阀门及位于所述出 水管上的第二支架，所述收水箱的上表面向下凹陷形成第一收容腔， 所述支撑装置包括底座及位于所述底座上方的支撑柱，所述第一压缩 板呈长方体，所述第一压缩板的侧面与所述框体的内表面紧密接触。
2.根据权利要求1所述的生活污水快速净化装置，其特征在于： 所述第一挡板呈长方体，所述第一挡板的侧面与所述框体的内表面固 定连接，所述第一挡板上设有贯穿其上下表面的第一通孔。
3.根据权利要求2所述的生活污水快速净化装置，其特征在于： 所述第一过滤网呈长方体，所述第一过滤网水平放置，所述第一过滤 网的侧面与所述框体的内表面固定连接，所述第二斜板的一端与所述 框体的内表面固定连接。
4.根据权利要求3所述的生活污水快速净化装置，其特征在于： 所述转轴的上端贯穿所述框体的下表面延伸至所述框体的内部且与 所述框体滑动连接。
5.根据权利要求4所述的生活污水快速净化装置，其特征在于： 所述第一搅拌杆呈凹字型，所述第一搅拌杆的一端与所述转轴的上表 面固定连接，所述第一搅拌杆的另一端竖直向下，所述第二搅拌杆呈 长方体，所述第二搅拌杆与所述第一搅拌杆固定连接。
6.根据权利要求5所述的生活污水快速净化装置，其特征在于： 所述进水管呈L型，所述进水管的一端对准所述第二通孔且与所述框 体的侧面固定连接。
7.根据权利要求6所述的生活污水快速净化装置，其特征在于： 所述第一推动杆呈圆柱体，所述第一推动杆的上端与所述气缸连接， 所述第一推动杆的下端贯穿所述框体的上表面延伸至所述框体的内 部。
8.根据权利要求7所述的生活污水快速净化装置，其特征在于： 所述出水管呈L型，所述出水管的一端对准所述第一通孔且与所述框 体的侧面固定连接。
说明书
一种生活污水快速净化装置
技术领域
本发明涉及环保技术领域，尤其涉及一种生活污水快速净化装 置。
背景技术
随着社会的发展，生活产生的污水也越来越多，直接排到环境中 无疑造成环境的污染，因此，需要对其净化以后才能排放到环境中。
因此，需要提供一种新的技术方案解决上述技术问题。
发明内容
本发明的目的是提供一种可有效解决上述技术问题的生活污水快 速净化装置。
为了解决上述技术问题，本发明采用如下技术方案：
一种生活污水快速净化装置，所述生活污水快速净化装置包括框 体、位于所述框体左右两侧的进水装置、设置于所述框体上的压缩装 置、位于所述压缩装置下方的第一过滤装置、设置于所述框体上的气 囊装置、位于所述第一过滤装置下方的搅拌装置、位于所述搅拌装置 左右两侧的出水装置、位于所述出水装置下方的收水箱及位于所述框 体下方的支撑装置，所述框体上设有位于左右表面上的第一通孔及位 于所述第一通孔上方的第二通孔，所述进水装置包括进水管及设置于 所述进水管上的第一阀门，所述压缩装置包括气缸、位于所述气缸右 侧的第一支架、位于所述气缸下方的第一推动杆及位于所述第一推动 杆下方的第一压缩板，所述第一过滤装置包括第一挡板、位于所述第 一挡板下方的第一斜板、位于所述第一斜板下方的第一过滤网及位于 所述第一过滤网下方的第二斜板，所述气囊装置包括气囊、位于所述 气囊下方的管道及设置于所述管道上的第二阀门，所述搅拌装置包括 电机、位于所述电机上方的转轴、设置于所述转轴上的第一搅拌杆及 设置于所述第一搅拌杆上的第二搅拌杆，所述出水装置包括出水管、 设置于所述出水管上的第三阀门及位于所述出水管上的第二支架，所 述收水箱的上表面向下凹陷形成第一收容腔，所述支撑装置包括底座 及位于所述底座上方的支撑柱，所述第一压缩板呈长方体，所述第一 压缩板的侧面与所述框体的内表面紧密接触。
所述第一挡板呈长方体，所述第一挡板的侧面与所述框体的内表 面固定连接，所述第一挡板上设有贯穿其上下表面的第一通孔。
所述第一过滤网呈长方体，所述第一过滤网水平放置，所述第一 过滤网的侧面与所述框体的内表面固定连接，所述第二斜板的一端与 所述框体的内表面固定连接。
所述转轴的上端贯穿所述框体的下表面延伸至所述框体的内部 且与所述框体滑动连接。
所述第一搅拌杆呈凹字型，所述第一搅拌杆的一端与所述转轴的 上表面固定连接，所述第一搅拌杆的另一端竖直向下，所述第二搅拌 杆呈长方体，所述第二搅拌杆与所述第一搅拌杆固定连接。
所述进水管呈L型，所述进水管的一端对准所述第二通孔且与所 述框体的侧面固定连接。
所述第一推动杆呈圆柱体，所述第一推动杆的上端与所述气缸连 接，所述第一推动杆的下端贯穿所述框体的上表面延伸至所述框体的 内部。
所述出水管呈L型，所述出水管的一端对准所述第一通孔且与所 述框体的侧面固定连接。
采用上述技术方案后，本发明具有如下优点：
本发明生活污水快速净化装置结构简单，使用方便，能够对生活 污水进行有效的净化，净化效果好，并且净化效率高，能够快速对生 活污水进行净化，节约时间，并且减少了环境污染，保护了环境。
