申请日2015.06.11
公开(公告)日2015.10.14
IPC分类号E03F3/04
摘要
本实用新型公开了一种用于雨污水管道闭水实验中提高水头的装置，包括涵管管道和与涵管管道连接的竖井，所述竖井上端面上设有井盖，井盖上设有通孔，位于通孔周围的井盖上设有预埋螺栓;井盖上安装有垂直方向设置的加长筒，加长筒的下端面上设有法兰，法兰上设有与预埋螺栓位置相对应的安装孔，在加长筒与通孔之间设有密封圈。本实用新型采用预制好的加长筒，通过与井盖上的预埋螺栓进行连接和密封，这不仅在安装过程中减轻施工工人的工作量，还可提高施工效率，并节约了时间和资金。

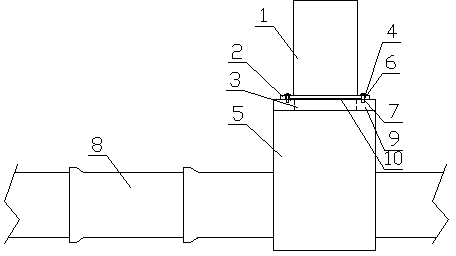

摘要附图
权利要求书
1.一种用于雨污水管道闭水实验中提高水头的装置，包括涵管管道和与涵管管道连接的竖井，其特征是：所述竖井上端面上设有井盖，井盖上设有通孔，位于通孔周围的井盖上设有预埋螺栓;井盖上安装有垂直方向设置的加长筒，加长筒的下端面上设有法兰，法兰上设有与预埋螺栓位置相对应的安装孔，在加长筒与通孔之间设有密封圈。
2.根据权利要求1所述的用于雨污水管道闭水实验中提高水头的装置，其特征是：所述加长筒可为塑料加长筒、钢管加长筒或水泥管加长筒。
说明书
一种用于雨污水管道闭水实验中提高水头的装置
技术领域
本实用属于雨污水管道闭水实验装置。
背景技术
目前下水管道的闭水实验，必须在回填前做闭水试验，现将管道两端的管堵应封堵严密、牢固，管堵经核算可以承受压力，然后在竖井上端口处通过砖砌起一个高于地面的圆筒，再将砖砌的圆筒与竖井上端口进行抹灰封闭，由于试验从上游往下游分段进行，闭水试验的水位，应为试验段上游管内顶以上2米左右，但是每段实验完毕后需要将砖砌的圆筒拆掉，这样就即增大了施工工人的工作量也浪费了材料，且砖砌过程时间较长。
发明内容
本实用新型的目的在于克服上述现有技术的缺点，提供一种结构简单，便于安装和拆除、密封好、可以充分使用的雨污水管道闭水实验中提高水头的装置。
本实用新型是通过以下技术方案实现的：
一种用于雨污水管道闭水实验中提高水头的装置，包括涵管管道和与涵管管道连接的竖井，所述竖井上端面上设有井盖，井盖上设有通孔，位于通孔周围的井盖上设有预埋螺栓;井盖上安装有垂直方向设置的加长筒，加长筒的下端面上设有法兰，法兰上设有与预埋螺栓位置相对应的安装孔，在加长筒与通孔之间设有密封圈。
所述加长筒可为塑料加长筒、钢管加长筒或水泥管加长筒。
本实用新型的优点是：本实用新型采用预制好的加长筒，通过与井盖上的预埋螺栓进行连接和密封，这不仅在安装过程中减轻施工工人的工作量，还可可提供施工效率，并节约了时间和资金。
