申请日2015.07.07
公开(公告)日2015.11.11
IPC分类号C02F9/04; C02F11/12; C02F1/52; C02F1/44; C02F1/40
摘要
一种油田含油污水处理装置。主要解决现有污水处理装置运行成本高，处理效果差的问题。其特征在于：污水池(1)与隔油池(2)相连通，隔油池(2)通过管道与2个搅拌箱(4)相连通，隔油池(2)与搅拌箱(4)间管道上并连一体化加药装置(3)，搅拌箱(4)通过管道与污泥压滤机(5)相连通，污泥压滤机(5)与中间水箱(6)相连通，中间水箱(6)出口与一级分子膜过滤器(7)相连通，一级分子膜过滤器(7)与全自动过滤装置(8)相连通，全自动过滤装置(8)出口与二级分子膜过滤器(9)相连通，二级分子膜过滤器(9)与清水池(10)相连通。该油田含油污水处理装置具有运行成本低，处理效果好的特点。
权利要求书

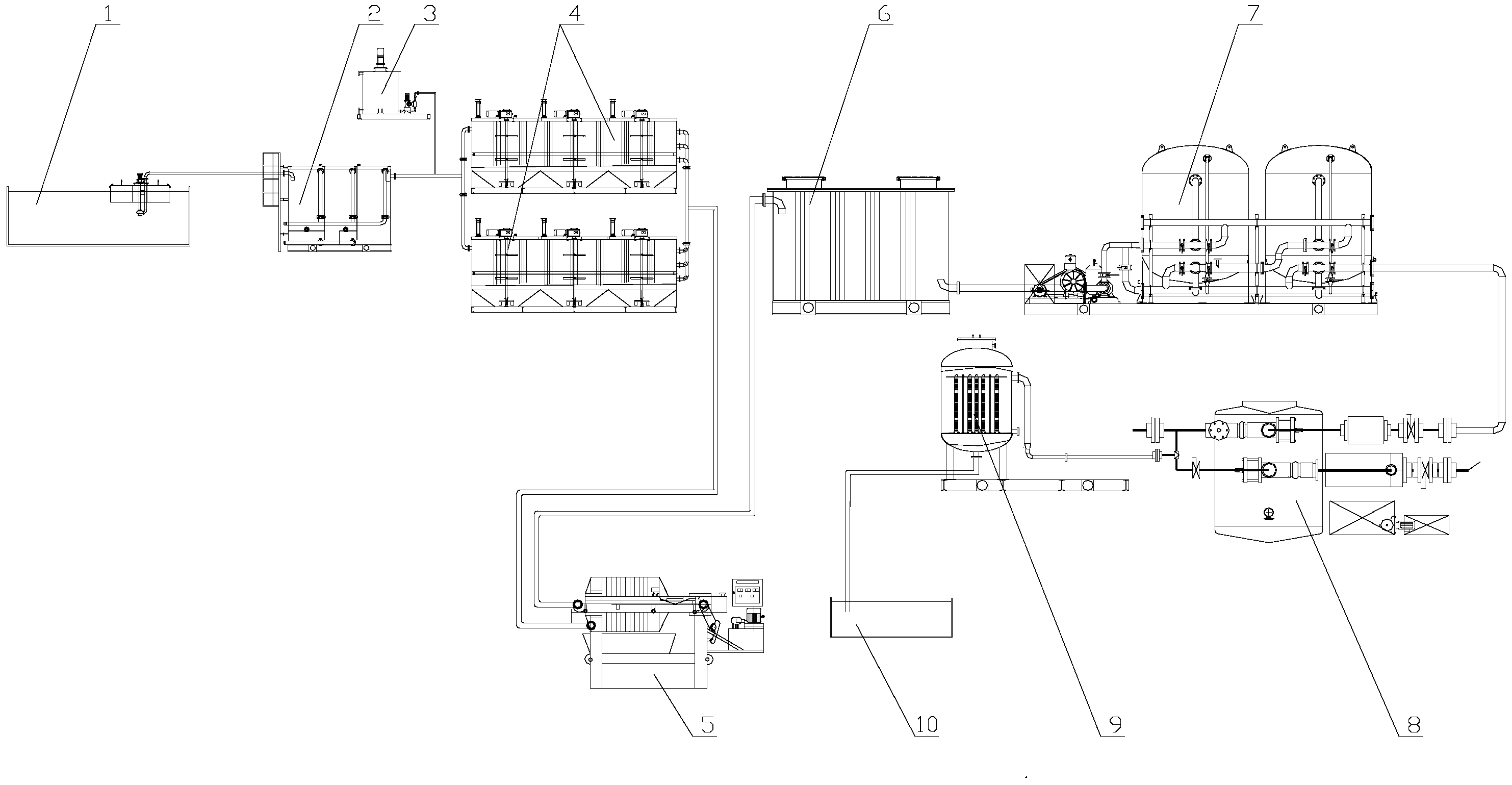

1.一种油田含油污水处理装置，包括污水池(1)、隔油池(2)、一体化加药装置(3)、搅拌箱(4)、污泥压滤机(5)、中间水箱(6)、一级分子膜过滤器(7)、全自动过滤装置(8)、二级分子膜过滤器(9)以及清水池(10)，其特征在于：污水池(1)通过浮筒、提升泵和管道与隔油池(2)进口相连通，隔油池(2)出口通过管道与2个搅拌箱(4)进口相连通，隔油池(2)与搅拌箱(4)间管道上并连一体化加药装置(3)，搅拌箱(4)出口通过管道与污泥压滤机(5)进口相连通，污泥压滤机(5)出口与中间水箱(6)进口相连通，中间水箱(6)出口与一级分子膜过滤器(7)进口相连通，一级分子膜过滤器(7)出口与全自动过滤装置(8)进口相连通，全自动过滤装置(8)出口与二级分子膜过滤器(9)进口相连通，二级分子膜过滤器(9)出口与清水池(10)相连通。
说明书
油田含油污水处理装置
技术领域
本实用新型涉及一种油田所用的污水处理装置，尤其是油田含油污水处理装置。
背景技术
在油田生产过程中，产生大量含油污水，油田含油废水成分非常复杂。其废水主要来源有钻井废水、洗井废水、酸化压裂液废水及采出液等一些石油开采废水，其成份多样化，水中含有大量的原油，还含有可溶性盐类和重金属，悬浮的乳化油、固体颗粒、硫化氢等天然杂质，另外含有一些用来改变采出水性质的添加剂以及注入地层的酸类、除氧剂、润滑剂、杀菌剂、防垢剂等。因此该类废水在处理过程中难度很大。为了防止污染环境，需要用污水处理装置对含油污水进行处理。而现有污水处理装置由于结构原因存在运行成本高，处理效果差的问题，不利于推广应用。
发明内容
为了解决现有污水处理装置运行成本高，处理效果差的问题。本实用新型提供一种油田含油污水处理装置。该油田含油污水处理装置具有运行成本低，处理效果好的特点。
本实用新型的技术方案是：该油田含油污水处理装置包括污水池、隔油池、一体化加药装置、搅拌箱、污泥压滤机、中间水箱、一级分子膜过滤器、全自动过滤装置、二级分子膜过滤器以及清水池。污水池通过浮筒、提升泵和管道与隔油池进口相连通，隔油池出口通过管道与2个搅拌箱进口相连通，隔油池与搅拌箱间管道上并连一体化加药装置，搅拌箱出口通过管道与污泥压滤机进口相连通，污泥压滤机出口与中间水箱进口相连通，中间水箱出口与一级分子膜过滤器进口相连通，一级分子膜过滤器出口与全自动过滤装置进口相连通，全自动过滤装置出口与二级分子膜过滤器进口相连通，二级分子膜过滤器出口与清水池相连通。
本实用新型具有如下有益效果：该油田含油污水处理装置由于采用污水池通过浮筒、提升泵和管道与隔油池进口相连通，隔油池出口通过管道与2个搅拌箱进口相连通，隔油池与搅拌箱间管道上并连一体化加药装置，搅拌箱出口通过管道与污泥压滤机进口相连通，污泥压滤机出口与中间水箱进口相连通，中间水箱出口与一级分子膜过滤器进口相连通，一级分子膜过滤器出口与全自动过滤装置进口相连通，全自动过滤装置出口与二级分子膜过滤器进口相连通，二级分子膜过滤器出口与清水池相连通的结构。因而提高处理效果，降低运行成本。所以说该油田含油污水处理装置具有运行成本低，处理效果好的特点。
