申请日2015.06.30
公开(公告)日2015.11.11
IPC分类号C02F1/24
摘要
本发明公开了一种能隔离浮渣的废水调节池，包括池体，池体内设有隔墙，该隔墙将池体分隔成两个区域，分别为调节区和抽水区，所述调节区的一池侧壁上设有进水管，其底部铺设曝气管，所述抽水区池底安装抽水泵，所述隔墙中下部设有过水洞，连通调节区和抽水区，所述过水洞处设有隔网，以拦截调节区的浮渣，使得安装在抽水区内的抽水泵不被堵塞。
权利要求书
1.一种能隔离浮渣的废水调节池，包括池体，其特征在于，所述池体内设有隔墙，该隔墙将池体分隔成两个区域，分别为调节区和抽水区，所述调节区的一池侧壁上设有进水管，其底部铺设曝气管，所述抽水区池底安装抽水泵，所述隔墙中下部设有过水洞，连通调节区和抽水区，所述过水洞处设有隔网，以拦截调节区的浮渣，使得安装在抽水区内的抽水泵不被堵塞。
2.根据权利要求1所述能隔离浮渣的废水调节池，其特征在于，所述调节区内在接近隔墙的位置设置与隔墙平行的夹墙，夹墙于与隔墙过水洞对应的位置设置与隔墙过水洞尺寸一致的通水口，所述夹墙与隔墙之间具有与隔网厚度适配的夹缝，构成隔网插槽，所述隔网适配插装在夹缝内。
3.根据权利要求1所述能隔离浮渣的废水调节池，其特征在于，所述调节区内接近隔墙的位置处设两面与隔墙平行的夹墙，所述的两面夹墙分别位于过水洞两侧，两面夹墙之间的间距与过水洞宽度相等，从而在两面夹墙之间构成夹墙通水口，所述两面夹墙与隔墙之间具有与隔网厚度适配的夹缝，从而在过水洞两侧构成与隔网适配的隔网插槽，所述隔网适配插装在夹缝内。
4.根据权利要求3所述能隔离浮渣的废水调节池，其特征在于，所述夹墙的高度低于隔墙，所述夹墙的顶边与隔墙过水洞的上周边的齐平。
5.根据权利要求1所述能隔离浮渣的废水调节池，其特征在于，所述隔网可拆卸地安装在隔墙上。
6.根据权利要求1或2或3或4或5所述能隔离浮渣的废水调节池，其特征在于，所述调节区的体积大于抽水区。
7.根据权利要求6所述能隔离浮渣的废水调节池，其特征在于，所述调节区的体积至少是抽水区的二倍。
8.根据权利要求1所述能隔离浮渣的废水调节池，其特征在于，所述隔网由不锈钢支撑网和不锈钢细格网构成;所述的不锈钢支撑网由不锈钢包边板框架、周边焊接在框架的不锈钢编织网、以及与框架和编织网焊接的不锈钢加强筋构成。
9.根据权利要求1所述能隔离浮渣的废水调节池，其特征在于，所述调节区底部的曝气管呈网状布置，曝气管与鼓风机相连通;所述曝气管采用PVC管、UPVC管或ABS管。
10.根据权利要求1所述能隔离浮渣的废水调节池，其特征在于，所述的池体为无上盖的敞开式池体或具有上盖的池体;所述无上盖的敞开式池体的池壁高出周边地面0.2米，并且池的周边安装1.2米高的安全护栏;所述具有上盖的池体中，所述调整区的上盖设通风口和捞渣口，所述捞渣口设置在临近隔墙的位置;所述抽水区的上盖设装泵工作口，所述通风口、捞渣口和装泵工作口的周边均设有高出池面0.2米左右的挡水坝，并设有金属盖板。
说明书
一种能隔离浮渣的废水调节池
技术领域
本发明涉及一种废水调节池，尤其涉及一种能隔离浮渣的废水调节池。
背景技术
无论是工业废水，还是城市生活废水，水高峰流量和水质在昼夜内都有波动。废水水量和水质的变化对排放设施及废水处理设备，特别是生化处理设备正常发挥其净化功能是非常不利的甚至还可能遭受到破坏。在实际运行中，不可能频繁地改变工艺去适应废水的变化。为使废水处理系统正常运行，不受废水高峰流量或浓度变化的影响，通常在废水处理系统前段设置调节池，以调节水量和水质。调节池在使用过程中会产生很多浮渣，目前，很多厂家的废水处理都普遍存在废水提升泵(抽水泵)被浮渣堵塞产生故障而无法正常处理废水的问题，为了防止抽水泵被浮渣堵塞产生故障，很有必要开发一种能隔离浮渣的废水调节池。
发明内容
本发明的目的是提供一种结构简单的能隔离浮渣的废水调节池。

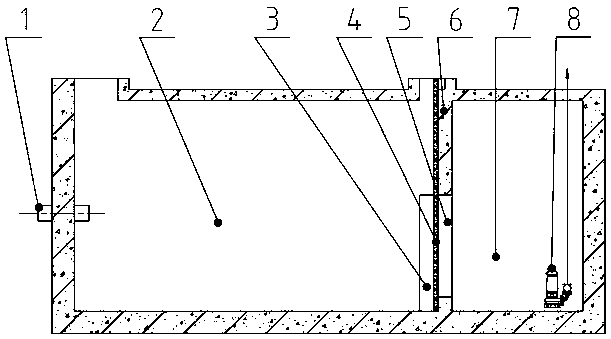

本发明为解决上述问题所采用的技术方案是：一种能隔离浮渣的废水调节池，包括池体，所述池体内设有隔墙，该隔墙将池体分隔成两个区域，分别为调节区和抽水区，所述调节区的一池侧壁上设有进水管，其底部铺设曝气管，所述抽水区池底安装抽水泵，所述隔墙中下部设有过水洞，连通调节区和抽水区，所述过水洞处设有隔网，以拦截调节区的浮渣，使得安装在抽水区内的抽水泵不被堵塞。
本发明所述调节区的体积大于抽水区，一般来说调节区的体积至少是抽水区的二倍。
本发明所述隔网可焊接在隔墙上，也可采用可拆卸方式安装在隔墙上。而采用可拆卸方式更方便隔网的清洗和更换。可拆卸方式可以是在隔网上设挂具，将隔网挂在隔墙上;或者是隔墙上设用于插装隔网的插槽，隔网插装在插槽内;也或者是采用其他结构实现隔网和隔墙之间的安装。作为本发明的一种实施例，调节区内在接近隔墙的位置设置与隔墙平行的夹墙，夹墙于与隔墙过水洞对应的位置设置与隔墙过水洞尺寸一致的通水口，夹墙与隔墙之间具有与隔网厚度适配的夹缝，构成隔网插槽，所述隔网适配插装在夹缝内。
本发明的另一个实施例，所述调节区内接近隔墙的位置处设有两面与隔墙平行的夹墙，所述的两面夹墙分别位于过水洞两侧，两面夹墙之间的间距与过水洞宽度相等，从而在两面夹墙之间构成夹墙通水口，所述两面夹墙与隔墙之间具有与隔网厚度适配的夹缝，从而在过水洞两侧构成与隔网适配的隔网插槽，所述隔网适配插装在夹缝内。
所述夹墙的高度低于隔墙，作为本发明的一个实施例，所述夹墙的顶边与隔墙过水洞的上周边的齐平。
所述隔网由不锈钢支撑网和不锈钢细格网构成。所述的不锈钢支撑网由不锈钢包边板框架、周边焊接在框架的不锈钢编织网、以及与框架和编织网焊接的不锈钢加强筋构成。
所述调节区底部的曝气管呈网状布置，曝气管与鼓风机相连通。所述曝气管采用PVC管、UPVC管或ABS管。
本发明所述的池体为无上盖的敞开式池体，也可以是具有上盖的池体。如为敞开式池体，池壁要高出周边地面0.2米，防止雨水进入池内，并且最好是在池的周边安装1.2米高的安全护栏。如为具有上盖的池体，调整区的上盖设通风口和捞渣口，所述捞渣口设置临近隔墙的位置，捞渣口内设爬梯;所述抽水区的上盖设装泵工作口，并设有爬梯，方便抽水泵的维修和更换。所述通风口、捞渣口和装泵工作口的周边均设有高出池面0.2米左右的挡水坝，并设有金属盖板。
本发明的有益效果是:
1.本发明在废水调节池的池体设置隔墙，将池体分为调节区和抽水区，在隔墙设过水洞以及隔网，在调节区的浮渣被隔网拦截而留在调节区呢，废水则通过隔网和过水洞进入抽水区，从而使得抽水泵抽取没有浮渣的废水，避免浮渣堵塞抽水泵，防止故障发生。
2.本发明的隔网采用可拆式安装，有利于隔网的清洗和更换。
3.在采用具有上盖的池体时，在上盖设置通风口、捞渣口和装泵工作口，方便工作人员操作。
