申请日2015.06.10
公开(公告)日2015.12.09
IPC分类号B01D36/04; B01D53/78; B01D47/06
摘要
本实用新型涉及一种锅炉排污水综合利用装置。其技术方案是：包括沉淀池、蓄水箱和脱硫除尘器，所述的沉淀池内设有多级沉淀槽，在多级沉淀槽内设有潜水泵和水位探测器，在高空位置设有蓄水箱，蓄水箱通过连通管连接到脱硫除尘器，脱硫除尘器的底部设有排污阀直通第一级沉淀槽，脱硫除尘器的顶部设有伞形喷淋头;所述的蓄水箱的侧部设有溢流管。有益效果是：排污水经过三级沉淀过滤，水中杂质得到净化，净化后水源通过水泵打到蓄水箱，实现高位蓄能，依靠压差实现喷淋，通过水位探测器保证水位平衡和对电机保护，循环损失水依靠排污水来补充，确保整个流程顺利实现循环往复;有效去除烟尘中有害物质的含量，杜绝外排对环境污染。

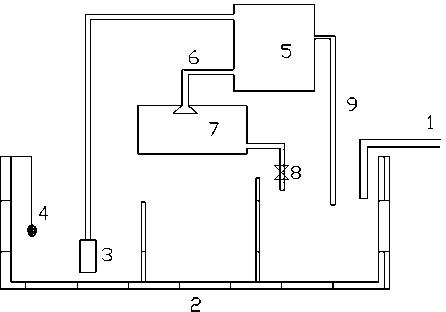

摘要附图
权利要求书
1.一种锅炉排污水综合利用装置，其特征是：包括沉淀池(2)、蓄水箱(5)和脱硫除尘器(7)，所述的沉淀池(2)内设有多级沉淀槽，在多级沉淀槽内设有潜水泵(3)和水位探测器(4)，在高空位置设有蓄水箱(5)，蓄水箱(5)通过连通管(6)连接到脱硫除尘器(7)，脱硫除尘器(7)的底部设有排污阀(8)直通第一级沉淀槽，脱硫除尘器(7)的顶部设有伞形喷淋头;所述的蓄水箱(5)的侧部设有溢流管(9)。
2.根据权利要求1所述的锅炉排污水综合利用装置，其特征是：所述的沉淀池(2)内设有三级沉淀槽，其中，排污阀(8)和排污管(1)分别连通到第一级沉淀槽，所述的潜水泵(3)和水位探测器(4)设置在第三级沉淀槽，每个沉淀槽之间设有过滤网。
3.根据权利要求1或2所述的锅炉排污水综合利用装置，其特征是：所述的沉淀池(2)的外壁设有观察窗。
说明书
锅炉排污水综合利用装置
技术领域
本实用新型涉及一种排污水循环处理装置，特别涉及一种锅炉排污水综合利用装置。
背景技术
现在多数厂家，锅炉排污水管道直接接到污水管网，排污量占锅炉耗水量的5%左右，排污水多数为处理的软化水，碱度在12左右，外排后进入污水处理系统，污水处理过程需要消耗较多的人力、物力和财力，造成水资源浪费，经济效益和社会效益受到影响。
发明内容
本实用新型的目的就是针对现有技术存在的上述缺陷，提供一种采用水膜脱硫除尘的锅炉排污水综合利用装置。
其技术方案是：包括沉淀池、蓄水箱和脱硫除尘器，所述的沉淀池内设有多级沉淀槽，在多级沉淀槽内设有潜水泵和水位探测器，在高空位置设有蓄水箱，蓄水箱通过连通管连接到脱硫除尘器，脱硫除尘器的底部设有排污阀直通第一级沉淀槽，脱硫除尘器的顶部设有伞形喷淋头;所述的蓄水箱的侧部设有溢流管。
上述的沉淀池内设有三级沉淀槽，其中，排污阀和排污管分别连通到第一级沉淀槽，所述的潜水泵和水位探测器设置在第三级沉淀槽，每个沉淀槽之间设有过滤网。
上述的沉淀池的外壁设有观察窗。
本实用新型的有益效果是：排污水经过三级沉淀过滤，水中杂质得到净化，净化后水源通过水泵打到蓄水箱，实现高位蓄能，依靠压差实现喷淋，通过水位探测器保证水位平衡和对电机保护，循环损失水依靠排污水来补充，确保整个流程顺利实现循环往复;有效去除烟尘中有害物质的含量，大大节约用水，杜绝外排对环境污染，水源得到充分利用。
