申请日2015.07.20
公开(公告)日2016.01.20
IPC分类号C02F9/04; C02F103/16
摘要
本实用新型属于污水处理技术领域，尤其涉及一种分解法处理酸性废水装置，包括酸性废液池、提升泵、加药系统、反应器、竖流沉淀器、清水储罐、板框压滤装置、沉淀物干燥包装装置，所述酸性废液池连接提升泵，所述提升泵连接反应器，所述加药系统连接反应器，所述反应器连接竖流沉淀器，所述竖流沉淀器内的沉淀出口连接板框压滤装置，竖流沉淀器内的排水口连接清水储罐，所述板框压滤装置连接沉淀物干燥包装装置。本实用新型采用催化分解法将废水中的Fe2+、Fe3+转化成难溶物质FeS沉淀，去除两价铁和三价铁，不仅降低了治理费用，而且还能产生有价值的化工副产物FeS，具有一定的使用价值和经济效益。
权利要求书

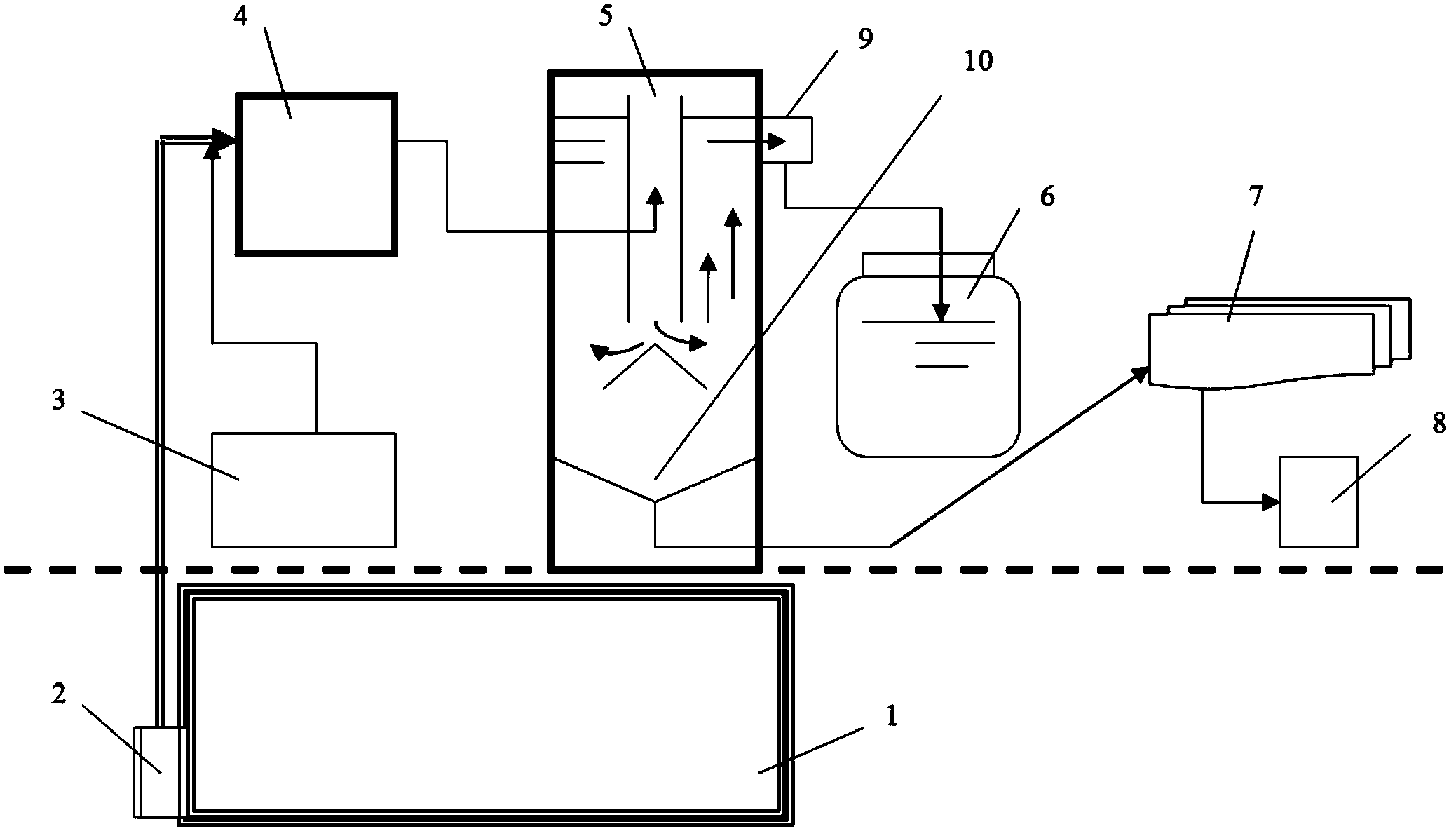

1.一种分解法处理酸性废水装置，其特征在于：包括酸性废液池、提升泵、加药系统、反应器、竖流沉淀器、清水储罐、板框压滤装置、沉淀物干燥包装装置，所述酸性废液池连接提升泵，所述提升泵连接反应器，所述加药系统连接反应器，所述反应器连接竖流沉淀器，所述竖流沉淀器内的沉淀出口连接板框压滤装置，竖流沉淀器内的排水口连接清水储罐，所述板框压滤装置连接沉淀物干燥包装装置。
2.根据权利要求1所述的一种分解法处理酸性废水装置，其特征在于：所述竖流沉淀器的下部设有沉淀出口。
3.根据权利要求1所述的一种分解法处理酸性废水装置，其特征在于：所述加药系统内部设有催化剂。
4.根据权利要求1所述的一种分解法处理酸性废水装置，其特征在于：所述反应器内装有搅拌器。
说明书
一种分解法处理酸性废水装置
技术领域
本实用新型属于污水处理技术领域，尤其涉及一种分解法处理酸性废水装置。
背景技术
在炼钢和铁制品在加工中，要经过酸洗、磷化等处理过程，改工艺过程不可避免产生含酸性废液，这些含酸废液浓度高直接排放将污染环境和水体。该含酸废液通过分析不仅含酸而且含二价铁三价铁金属离子，传统的废水处理装置采用一般酸碱中和的方法，费用很高，且难以达到目的。
发明内容
本实用新型提供一种分解法处理酸性废水装置，以解决上述背景技术中传统的废水处理装置采用一般酸碱中和的方法，费用很高，且难以达到目的的问题。
本实用新型所解决的技术问题采用以下技术方案来实现：本实用新型提供一种分解法处理酸性废水装置，其特征在于：包括酸性废液池、提升泵、加药系统、反应器、竖流沉淀器、清水储罐、板框压滤装置、沉淀物干燥包装装置，所述酸性废液池连接提升泵，所述提升泵连接反应器，所述加药系统连接反应器，所述反应器连接竖流沉淀器，所述竖流沉淀器内的沉淀出口连接板框压滤装置，竖流沉淀器内的排水口连接清水储罐，所述板框压滤装置连接沉淀物干燥包装装置。
所述竖流沉淀器的下部设有沉淀出口。
所述加药系统内部设有催化剂。
所述反应器内装有搅拌器。
本实用新型的有益效果为：
1、本实用新型利用提成泵将废水引入到的装有搅拌器的反应器内，再由加药系统向反应器内添加催化剂，采用催化分解法将废水中的Fe2+、Fe3+转化成难溶物质FeS沉淀，去除两价铁和三价铁，不仅降低了治理费用，而且还能产生有价值的化工副产物FeS，具有一定的使用价值和经济效益。
2、本实用新型采用催化分解法，没有使用碱或石灰，不仅能去除酸，而且二价铁和三价铁同时去除，避免了二价铁的反弹，其治理彻底，效果显著。
3、本实用新型设备少，工艺简单，设备投资节省，大大减少占地面积和施工费用，尤其是减少市政设施，加快了施工周期。
4、本实用新型在处理废水的过程中，所用药品均为安全无毒副作用药品，易购且价格低廉。
5、本实用新型在处理废水的过程中，仅产生水和FeS，没有二次污染，保护环境。
