申请日2015.06.05
公开(公告)日2015.11.18
IPC分类号C02F103/08; C02F9/04
摘要
一种船用海水处理装置，属于海水处理装置领域，该海水处理装置设置在船体内，所述海水处理装置包括过滤室、臭氧消毒反应室、淡水净化室和沉淀室，四者之间通过管道相连接，过滤室设有与船体外相通的进水管，进水管上设有阀门，沉淀室设有出水管，臭氧消毒反应室高于过滤室的顶部，两者之间的管道上设有水泵，淡水净化室位于臭氧消毒反应室的下方，沉淀室位于淡水净化室的上方两者之间的管道上设有水泵，快速实现海水淡化。

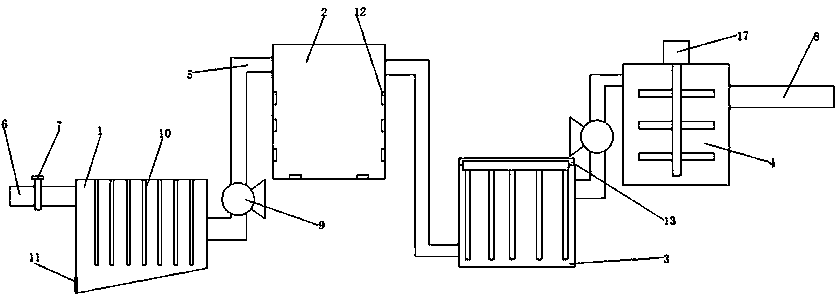

摘要附图
权利要求书
1.一种船用海水处理装置，该海水处理装置设置在船体内，其特征在于：所述海水处理装置包括过滤室、臭氧消毒反应室、淡水净化室和沉淀室，四者之间通过管道相连接，过滤室设有与船体外相通的进水管，进水管上设有阀门，沉淀室设有出水管，臭氧消毒反应室高于过滤室的顶部，两者之间的管道上设有水泵，淡水净化室位于臭氧消毒反应室的下方，沉淀室位于淡水净化室的上方两者之间的管道上设有水泵。
2.根据权利要求1所述的一种船用海水处理装置，其特征在于：所述过滤室内垂直于水平面等间距设有多层过滤网，过滤室的底部为倾斜结构，过滤室靠近进水管一侧，侧壁的底部设有除污口。
3.根据权利要求1所述的一种船用海水处理装置，其特征在于：所述臭氧消毒反应室内设有多个臭氧发生器。
4.根据权利要求1所述的一种船用海水处理装置，其特征在于：所述淡水净化室内设有活性炭过滤装置，淡水净化室的顶部设有相对密封的盖板，活性炭过滤装置包括安装板和多个活性炭过滤板，安装板的下表面设有卡槽，活性炭过滤板相对于卡槽卡接。
5.根据权利要求1所述的一种船用海水处理装置，其特征在于：所述沉淀室在竖直方向上设有搅拌器。
说明书
一种船用海水处理装置
技术领域
本实用新型涉及一种船用海水处理装置，属于海水处理装置领域。
背景技术
随着水资源的日趋短缺和经济发展，海水淡化将成为未来海岛淡水资源开发的首选，成为沿海地区解决供水不足的重要途径之一;海水处理装置是指对海水进行淡化等处理的装置，一般而言海水处理装置包括海水预处理装置和海水后处理装置。
海水淡化预处理主要包括降低海水的浊度、污泥密度指数(SDI)、化学耗氧量(COD)、微生物含量以及加入高效助凝剂提高氢氧化物絮凝沉淀的速率等，除去盐类物质需要反渗透处理。但是，现在的预处理装置过滤效果差，容易堵塞，维护成本高，设备使用寿命短。
水资源短缺和能源危机已经成为制约当今社会经济发展的主要问题，水资源短缺状况日益严峻。利用太阳能进行海水淡化具有极大的社会效益、环境效益和经济效益，对促进人类社会科学发展具有重大意义。船舶行驶在海里，需要储备足够多的淡水，以满足船员的生活用水以及机器设备用水，要储备足够多的淡水，就需要把淡水舱做的特别大，由于船舶自身体积有限，这样，就需要缩小其他储物舱的容积。
发明内容
本实用新型所要解决的技术问题是提供一种船用海水处理装置，以解决现有技术中导致的上述多项缺陷。
为实现上述目的，本实用新型提供以下的技术方案：一种船用海水处理装置，该海水处理装置设置在船体内，所述海水处理装置包括过滤室、臭氧消毒反应室、淡水净化室和沉淀室，四者之间通过管道相连接，过滤室设有与船体外相通的进水管，进水管上设有阀门，沉淀室设有出水管，臭氧消毒反应室高于过滤室的顶部，两者之间的管道上设有水泵，淡水净化室位于臭氧消毒反应室的下方，沉淀室位于淡水净化室的上方，两者之间的管道上设有水泵。
优选的，所述过滤室内垂直于水平面等间距设有多层过滤网，过滤室的底部为倾斜结构，过滤室靠近进水管一侧，侧壁的底部设有除污口。
优选的，所述臭氧消毒反应室内设有多个臭氧发生器。
优选的，所述淡水净化室内设有活性炭过滤装置，淡水净化室的顶部设有相对密封的盖板，活性炭过滤装置包括安装板和多个活性炭过滤板，安装板的下表面设有卡槽，活性炭过滤板相对于卡槽卡接。
优选的，所述沉淀室在竖直方向上设有搅拌器。
采用以上技术方案的有益效果是：打开电磁阀，海水在压强的作用下，经进水管进入过滤室，然后在水泵的作用下进入臭氧消毒反应室，然后在重力的作用下进入淡水净化室，然后在水泵的作用下进入沉淀室，再经过出水管流入用水管道。
过滤室设有多个过滤网，对海水进行过滤，过滤下的杂质，在过滤室相对倾斜的底部结构的作用下，堆积在除污口处，便于通过除污口进行清洗。
臭氧消毒反应室内设有多个臭氧发生器，臭氧能氧化分解细菌内部葡萄糖所需的酶，使细菌灭活死亡;直接与细菌、病毒作用，破坏它们的细胞器和DNA、RNA，使细菌的新陈代谢受到破坏，导致细菌死亡;透过细胞膜组织，侵入细胞内，作用于外膜的脂蛋白和内部的脂多糖，使细菌发生通透性畸变而溶解死亡。
淡水净化室内设有活性炭过滤装置，该装置可以打开顶部盖板，去除该装置进行更换，其中活性炭过滤板相对于安装板可拆卸连接，方便更换个别活性炭过滤板。
沉淀室在竖直方向上设有搅拌器，通过搅拌器对水进行搅拌，增加沉淀的效果，使得水中的颗粒沉淀在底部。
