申请日2015.06.05
公开(公告)日2015.12.09
IPC分类号C02F11/12
摘要
本实用新型提出一种结构紧凑、可以实现高干度出泥的污泥处理一体机，包括依序连接的超声波调理槽、转鼓浓缩机、多段式S型加压脱水机和电渗透脱水机;超声波调理槽内设置有搅拌器及超声波反应器;转鼓浓缩机包括转鼓，转鼓设于转鼓箱体内，转鼓表面包覆有转鼓筛网，转鼓筛网为孔隙40目的聚酯纤维网，转鼓箱体上设有转鼓进泥管和转鼓出泥管;超声波调理槽通过转鼓进泥管与转鼓浓缩机连接，转鼓浓缩机通过转鼓出泥管与多段式S型加压脱水机连接，多段式S型加压脱水机与电渗透脱水机连接。本实用新型将化学絮凝、超声波调理、转鼓浓缩、带式挤压脱水及电渗透脱水五种处理手段融合为一体，处理后的污泥含水率均在60%以下。

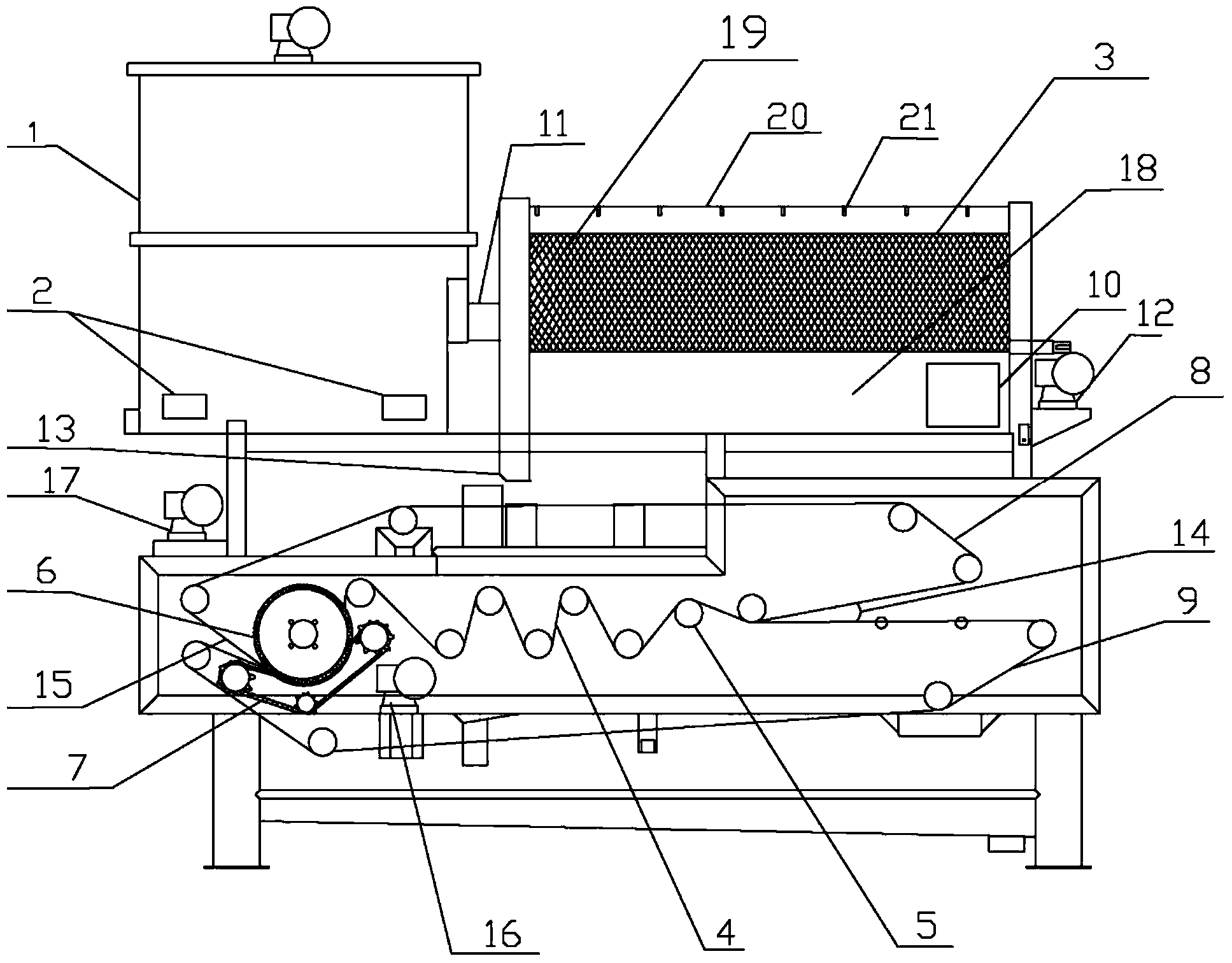

摘要附图
权利要求书
1.一种污泥处理一体机，其特征在于，包括依序连接的超声波调理槽(1)、 转鼓浓缩机、多段式S型加压脱水机(4)和电渗透脱水机;
超声波调理槽(1)内设置有搅拌器及超声波反应器(2);
转鼓浓缩机包括与转鼓驱动电机(12)连接的转鼓(3)，转鼓(3)设于 转鼓箱体(18)内，转鼓(3)表面包覆有转鼓筛网(19)，转鼓筛网(19)为 孔隙40目的聚酯纤维网，转鼓箱体(18)上设有转鼓进泥管(11)和转鼓出泥 管(13);
超声波调理槽(1)通过转鼓进泥管(11)与所述转鼓浓缩机连接，所述转 鼓浓缩机通过转鼓出泥管(13)与多段式S型加压脱水机(4)连接，多段式S 型加压脱水机(4)与所述电渗透脱水机连接，多段式S型加压脱水机(4)与 所述电渗透脱水机位于超声波调理槽(1)与所述转鼓浓缩机的下方。
2.根据权利要求1所述的污泥处理一体机，其特征在于：超声波反应器(2) 包括至少3个探头式超声波反应器，3个所述探头式超声波反应器呈螺旋状环周 间隔120°设于超声波调理槽(1)的中央。
3.根据权利要求2所述的污泥处理一体机，其特征在于：超声波调理槽(1) 上还设置有化学试剂投入口，所述化学试剂投入口设置电磁阀和有流量计。
4.根据权利要求1所述的污泥处理一体机，其特征在于：转鼓箱体(18) 的顶部设有转鼓冲洗水管(20)，转鼓冲洗水管(20)上设有冲洗喷头(21)。
5.根据权利要求1所述的污泥处理一体机，其特征在于：
多段式S型加压脱水机(4)包括与滤带驱动装置(17)连接的上滤带(8) 和下滤带(9)，上滤带(8)与下滤带(9)之间设有多个挤压辊轮(5)，多 个挤压辊轮(5)相互交错分布，上滤带(8)与下滤带(9)缠绕于多个所述挤 压辊轮(5)上呈S形分布;
所述电渗透脱水机包括与电渗透脱水段驱动装置(16)连接的阳极转筒(6) 及阴极板履带(7)。
6.根据权利要求1-5任一项所述的污泥处理一体机，其特征在于：还包括 电控制柜(10)。
说明书
一种污泥处理一体机
技术领域
本实用新型涉及污泥处理技术领域，特别是指一种可以实现高干度出泥的 污泥处理一体机。
背景技术
污泥处理是污水处理、环境整治中的新课题。传统污水厂选用的脱水机主 要为老式带式浓缩脱水机械，多数为开式结构，操作环境差、结构庞大，脱水 后的污泥含水率普遍很高，大多数超过国际要求80%含水率的要求，导致产品 后续干燥处理的耗能大。为提高脱水效率，现有技术将转鼓浓缩脱水机与带式 压榨脱水机连接为一体进行污泥处理，污泥的脱水效果得到了改善，但是该设 备结构复杂、体积庞大;现有技术还采用电渗透污泥脱水机，其主要利用外加 直流电场增强物料脱水性能，污泥进入阳极转筒与阴极板履带之间，通电后阳 极转筒带正电，阴极板履带带负电，阳极转筒与阴极板履带产生电位差，导致 污泥颗粒向正极移动而水向负极移动，达到脱水目的。电渗透脱水是目前污泥 脱水处理效果最好的方法之一，其脱水效率比一般方法提高10-20%。但是，直 接将污泥进行电渗透处理，一来不利于最大程度发挥电渗透脱水的效能，再来 造成电渗透脱水机使用寿命短，
实用新型内容
为解决以上现有技术的不足，本实用新型提出了一种结构紧凑、设置合理、 可以实现高干度出泥的污泥处理一体机。
本实用新型的技术方案是这样实现的：
一种污泥处理一体机，包括依序连接的超声波调理槽、转鼓浓缩机、多段 式S型加压脱水机和电渗透脱水机;
超声波调理槽内设置有搅拌器及超声波反应器;
转鼓浓缩机包括与转鼓驱动电机连接的转鼓，转鼓设于转鼓箱体内，转鼓 表面包覆有转鼓筛网，转鼓筛网为孔隙40目的聚酯纤维网，转鼓箱体上设有转 鼓进泥管和转鼓出泥管;
超声波调理槽通过转鼓进泥管与转鼓浓缩机连接，转鼓浓缩机通过转鼓出 泥管与多段式S型加压脱水机连接，多段式S型加压脱水机与电渗透脱水机连 接。
优选的，超声波反应器包括至少3个探头式超声波反应器，3个探头式超声 波反应器呈螺旋状环周间隔120°设于超声波调理槽的中央。
优选的，超声波调理槽上还设置有化学试剂投入口，化学试剂投入口设置 电磁阀和有流量计。
优选的，转鼓箱体的顶部设有转鼓冲洗水管，转鼓冲洗水管上设有冲洗喷 头。
优选的，多段式S型加压脱水机包括与滤带驱动装置连接的上滤带和下滤 带，上滤带与下滤带之间设有多个挤压辊轮，多个挤压辊轮相互交错分布，上 滤带与下滤带缠绕于多个挤压辊轮上呈S形分布;电渗透脱水机包括与电渗透 脱水段驱动装置连接的阳极转筒及阴极板履带。
优选的，还包括电控制柜。
本实用新型提出的污泥处理一体机将化学絮凝及混凝处理、超声波调理、 转鼓浓缩、带式挤压脱水及电渗透脱水五种处理手段为一体，实现了高干度出 泥，处理后的污泥含水率低至60%以下，降低了污泥后续处理的能耗，符合节 能、减排的要求。
