节能型无废水臭氧紫外线合为一体RO净水器

　　申请日2015.05.12

　　公开(公告)日2017.01.04

　　IPC分类号C02F9/08

　　摘要

　　本发明在于提供一种节能型无废水臭氧紫外线合为一体RO净水器，它包括自来水进水口、PP棉过滤筒、活性炭过滤筒、超滤膜过滤筒、增压泵、RO膜过滤筒、生活用水储水罐、净水储水罐、微型自吸泵a、微型自吸泵b、生活用水出水开关、净水出水开关、水满指示灯、出水龙头组成，该节能型无废水臭氧紫外线合为一体RO净水器具有将净化水与生活用水全部储存，分开使用，并在净化水进行紫外线杀菌，对生活用水进行臭氧杀菌，杜绝二次污染，不产生生活用水，不浪费水源的的特点。

　　权利要求书

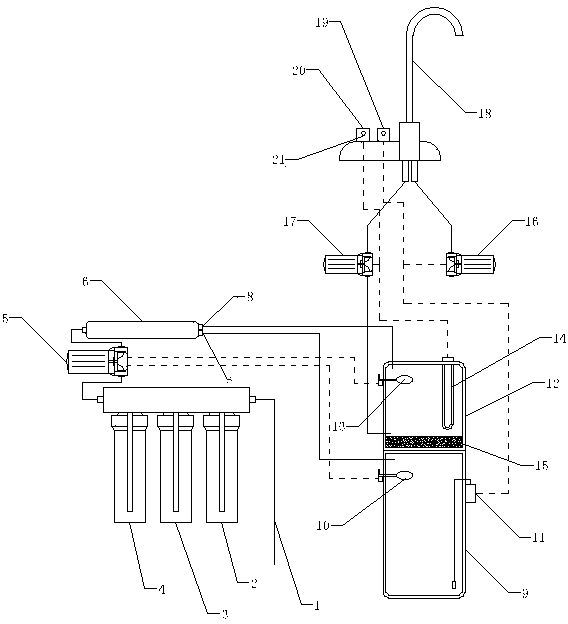

　　1. 一种节能型无废水臭氧紫外线合为一体RO净水器，由自来水进水口、PP棉过滤筒、活性炭过滤筒、超滤膜过滤筒、增压泵、RO膜过滤筒、生活用水储水罐、净水储水罐、微型自吸泵a、微型自吸泵b、生活用水出水开关、净水出水开关、水满指示灯、出水龙头组成;其中，生活用水储水罐内由浮球微动开关a、臭氧发声器组成;净水储水罐内由浮球微动开关b、紫外线杀菌器、矿化滤料组成;其特征是：

　　在第一级PP棉过滤筒、第二级活性炭过滤筒、第三级超滤膜过滤筒的上面设置第四级RO膜过滤筒;

　　在第一级PP棉过滤筒、第二级活性炭过滤筒、第三级超滤膜过滤筒与第四级RO膜过滤筒的中间设备增压泵;

　　将增压泵分别与第三级超滤膜过滤筒与第四级RO膜过滤筒连接;

　　将生活用水出水口与生活用水储水罐连接，该生活用水储水罐内设置浮球微动开关a，外部设置臭氧发声器，臭氧发声器的输出口设置在生活用水储水罐的底部;

　　将净化水出水口与净水储水罐连接，该净水储水罐内部设置紫外线杀菌器、浮球微动开关b，底部设置矿化滤料;

　　将生活用水储水罐的出水口与微型自吸泵a连接，该微型自吸泵a的另一端与出水龙头连接;

　　将净水储水罐的出水口与微型自吸泵b连接，该微型自吸泵b的另一端与出水龙头连接;

　　将生活用水出水开关的电源与微型自吸泵a、臭氧发声器的电源连接;

　　将净水出水开关的电源与微型自吸泵b、紫外线杀菌器的电源连接;

　　将浮球微动开关a、浮球微动开关b的电源与增压泵连接;

　　通过按下生活用水出水开关电源接通微型自吸泵a开始抽储水罐内的水，同时臭氧发声器电源接通向储水罐内打入臭氧;

　　通过按下净水出水开关电源接通微型自吸泵b开始抽储水罐内的水，同时紫外线杀茵器电源接通开始杀菌;

　　浮球微动开关a、b的水位下降，微动开关电源接通，增压泵开始工作，各级滤芯开始过滤，并向生活用水储水罐、净水储水罐补水;

　　通过水满指示灯判断两个储水罐的水位，按储水罐内的储水量用水，使两个储水罐内的水保持平衡。

　　说明书

　　节能型无废水臭氧紫外线合为一体RO净水器

　　技术领域

　　本发明专利涉及一种节能型无废水臭氧紫外线合为一体RO净水器，属于净水器的结构改进技术。

　　背景技术

　　纯水机是一种采用多级滤芯进行水质净化处理的净水设备，处理多使用不添加化学物质的过滤、吸附、反渗透等物理方法。目前市场上的纯水机多采用RO膜过滤，出水精度高口感较好，其优点在于没有细菌、病毒，干净、卫生，是软水，口感好，而且是小分子团水，易于被人体吸收。其缺点是平均出1杯纯水，要产生3-4杯生活用水，纯水和生活用水的比例一般在1：3左右，污染严重的地区生活用水量比例会增大。产生的生活用水直接排入下水道。该机由于出水量小，所以都配有储水罐，罐内长期存放容易产生二次污染。

　　针对上述问题，开发一种将净化水与生活用水全部储存，分开使用，并在净化水进行紫外线杀菌，对生活用水进行臭氧杀菌，杜绝二次污染，不产生生活用水，不浪费水源的节能型无废水臭氧紫外线合为一体RO净水器是十分必要的。

　　本发明专利的目的在于提供一种节能型无废水臭氧紫外线合为一体RO净水器，它是由PP棉过滤筒、活性炭过滤筒、超滤膜过滤筒、增压泵、RO膜过滤筒、生活用水储水罐、净水储水罐、两个微型自吸泵、生活用水出水开关、净水出水开关、水满指示灯、出水龙头组成的，其特点在于：

　　特点一：将净化水与生活用水分别保存在净水储水罐与生活用水储水罐内，根据用水需求分别使用两个储水蓄内的水。

　　特点二：通过水满指示灯判断两个储水罐的水位，按储水罐内的储水量用水，使两个储水罐内的水保持平衡。

　　特点三：在生活用水储水罐内设置臭氧发声器，在净水储水罐内加入紫外线杀菌器，杜绝储水罐二次污染。

　　特点四：通过净水出水开关控制微型自吸泵与紫外线杀菌器工作，按下净水出水开关微型自吸泵开始工作从净水储水罐内吸水，同时紫外线杀菌器开始工作对储水罐内的水进行杀菌并延时关闭。

　　特点五：通过生活用水出水开关控制微型自吸泵及臭氧发声器工作，按生活用水出水开关微型自吸泵开始工作从生活用水储水罐内吸水，同时臭氧发生器开始工作向储水罐内打入臭氧。

　　特点六：通过生活用水罐的浮球微动开关和净水储水罐的浮球微动开关，分别控制增压泵工作。

　　发明内容

　　本发明专利的目的在于提供一种节能型无废水臭氧紫外线合为一体RO净水器。该节能型无废水臭氧紫外线合为一体RO净水器具有将净化水与生活用水全部储存，分开使用，并在净化水进行紫外线杀菌，对生活用水进行臭氧杀菌，杜绝二次污染，不产生生活用水，不浪费水源的的特点。

　　本发明专利是通过下述技术方案加以实现的：一种节能型无废水臭氧紫外线合为一体RO净水器，它包括自来水进水口、PP棉过滤筒、活性炭过滤筒、超滤膜过滤筒、增压泵、RO膜过滤筒、生活用水储水罐、净水储水罐、微型自吸泵a、微型自吸泵b、生活用水出水开关、净水出水开关、水满指示灯、出水龙头组成;其中，生活用水储水罐内由浮球微动开关a、臭氧发声器组成;净水储水罐内由浮球微动开关b、紫外线杀菌器、矿化滤料组成;其特征是：
