申请日2015.06.04
公开(公告)日2015.10.07
IPC分类号B28C5/16; B28C7/04; B28C7/02
摘要
本实用新型涉及一种智能化混凝土搅拌站废水废浆处理控制系统，包括：用于汇聚搅拌车清洗水的清洗槽，与该清洗槽相连的砂石分离器，该砂石分离器将分离后的泥浆水排入泥浆池;所述泥浆池内设有搅拌装置，并且通过一泥浆泵将泥浆水排入混凝土搅拌机;所述泥浆池中设有用于检测泥浆水上层、下层浓度的第一、第二泥浆浓度传感器;所述第一、第二泥浆浓度传感器与控制模块相连，该控制模块适于根据泥浆水上层、下层浓度控制搅拌装置工作。

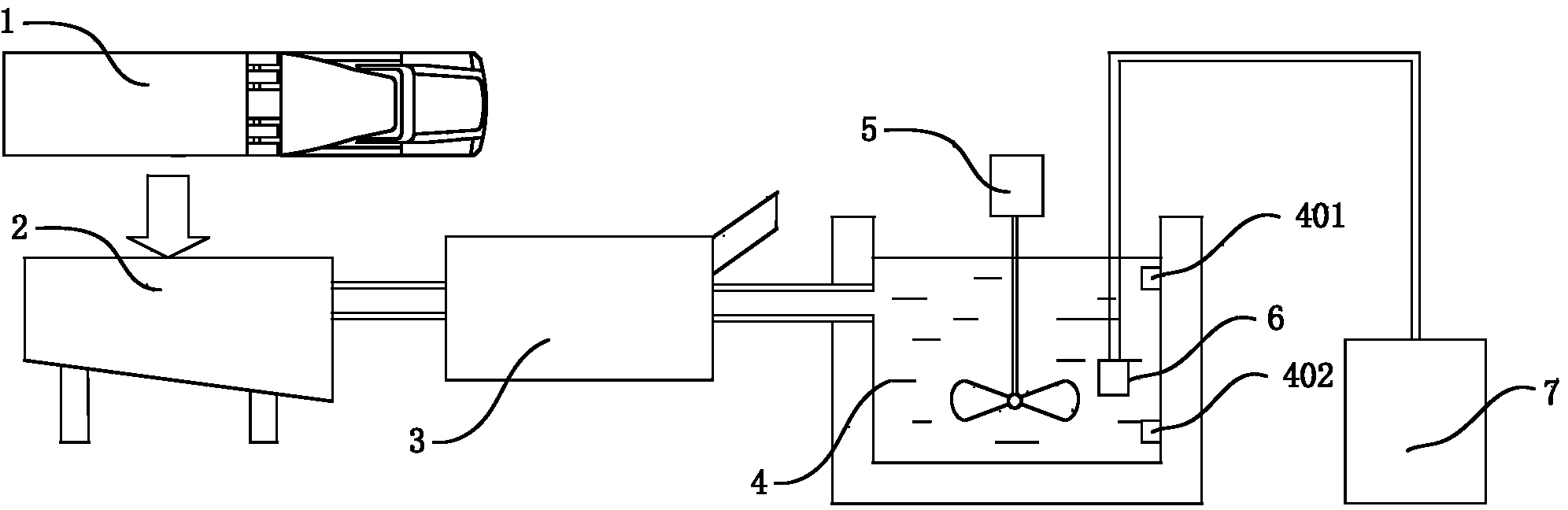

摘要附图
权利要求书
1.一种智能化混凝土搅拌站废水废浆处理控制系统，其特征在于，包括： 用于汇聚搅拌车清洗水的清洗槽，与该清洗槽相连的砂石分离器，该砂石分离 器将分离后的泥浆水排入泥浆池;
所述泥浆池内设有搅拌装置，并且通过一泥浆泵将泥浆水排入混凝土搅拌 机;
所述泥浆池中设有用于检测泥浆水上层、下层浓度的第一、第二泥浆浓度 传感器;所述第一、第二泥浆浓度传感器与控制模块相连，该控制模块适于根 据泥浆水上层、下层浓度控制搅拌装置工作。
2.如权利要求1所述的智能化混凝土搅拌站废水废浆处理控制系统，其特 征在于，所述泥浆池还连通有补水管，该补水管上的电磁阀由所述控制模块控 制。
3.如权利要求2所述的智能化混凝土搅拌站废水废浆处理控制系统，其特 征在于，所述控制模块还与触摸屏相连。
4.如权利要求3所述的智能化混凝土搅拌站废水废浆处理控制系统，其特 征在于，所述控制模块还与无线模块相连，以将泥浆水浓度数据上传至上位机。
说明书
智能化混凝土搅拌站废水废浆处理控制系统
技术领域
本实用新型涉及一种智能化混凝土搅拌站废水废浆处理控制系统。
背景技术
随着城市环保的严格治理和水资源合理利用，使得各混凝土搅拌站产生的 废水和废浆的处理变得尤为重要，由此搅拌站使用了各种废水处理控制系统， 但是由于废水处理控制系统的技术参差不齐，造成废水和废浆的处理效果不尽 人意，甚至花了大价钱留下一堆大麻烦，例如废水处理后不能再次使用，废浆 处理后，留下一堆烂泥浆，还要找地方，花大量的运输费运出去，造成二次污 染。
实用新型内容
本实用新型的目的是提供一种智能化混凝土搅拌站废水废浆处理控制系 统，能有效的防止泥浆水沉淀。
为了解决上述技术问题，本实用新型提供了一种智能化混凝土搅拌站废水 废浆处理控制系统，包括：用于汇聚搅拌车清洗水的清洗槽，与该清洗槽相连 的砂石分离器，该砂石分离器将分离后的泥浆水排入泥浆池;所述泥浆池内设 有搅拌装置，并且通过一泥浆泵将泥浆水排入混凝土搅拌机;所述泥浆池中设 有用于检测泥浆水上层、下层浓度的第一、第二泥浆浓度传感器;所述第一、 第二泥浆浓度传感器与控制模块相连，该控制模块适于根据泥浆水上层、下层 浓度控制搅拌装置工作。
进一步，所述泥浆池还连通有补水管，该补水管上的电磁阀由所述控制模 块控制。
进一步，所述控制模块还与触摸屏相连。
进一步，所述控制模块还与无线模块相连，以将泥浆水浓度数据上传至上 位机。
本实用新型的有益效果是，本实用新型的智能化混凝土搅拌站废水废浆处 理控制系统能将泥浆水回收后排入到混凝土搅拌机中，使废水得到充分利用， 并且通过第一、第二泥浆浓度传感器探测泥浆池中泥浆水的浓度，即当泥浆水 出现上下层分离时，控制搅拌装置及时搅拌，避免出现沉淀现象。
