申请日2015.08.13
公开(公告)日2016.02.03
IPC分类号C02F3/30
摘要
本实用新型公开了一种小型地埋式污水处理装置，所述小型地埋式污水处理装置包括厌氧区、好氧区、斜管沉淀区、污泥区、进水管和出水管，好氧区设置在厌氧区与斜管沉淀区之间，斜管沉淀区另一边与污泥区相连，进水管连接在厌氧区顶部，出水管设置在斜管沉淀区顶部临近污泥区处，厌氧区与好氧区之间通过第一隔板相互隔离，好氧区与斜管沉淀区之间通过第二隔板相互隔离，斜管沉淀区与污泥区之间通过第三隔板相互隔离。与现有的相比，本实用新型结构紧凑，占地面积少，易于安装，处理效率高，出水水质好。
权利要求书

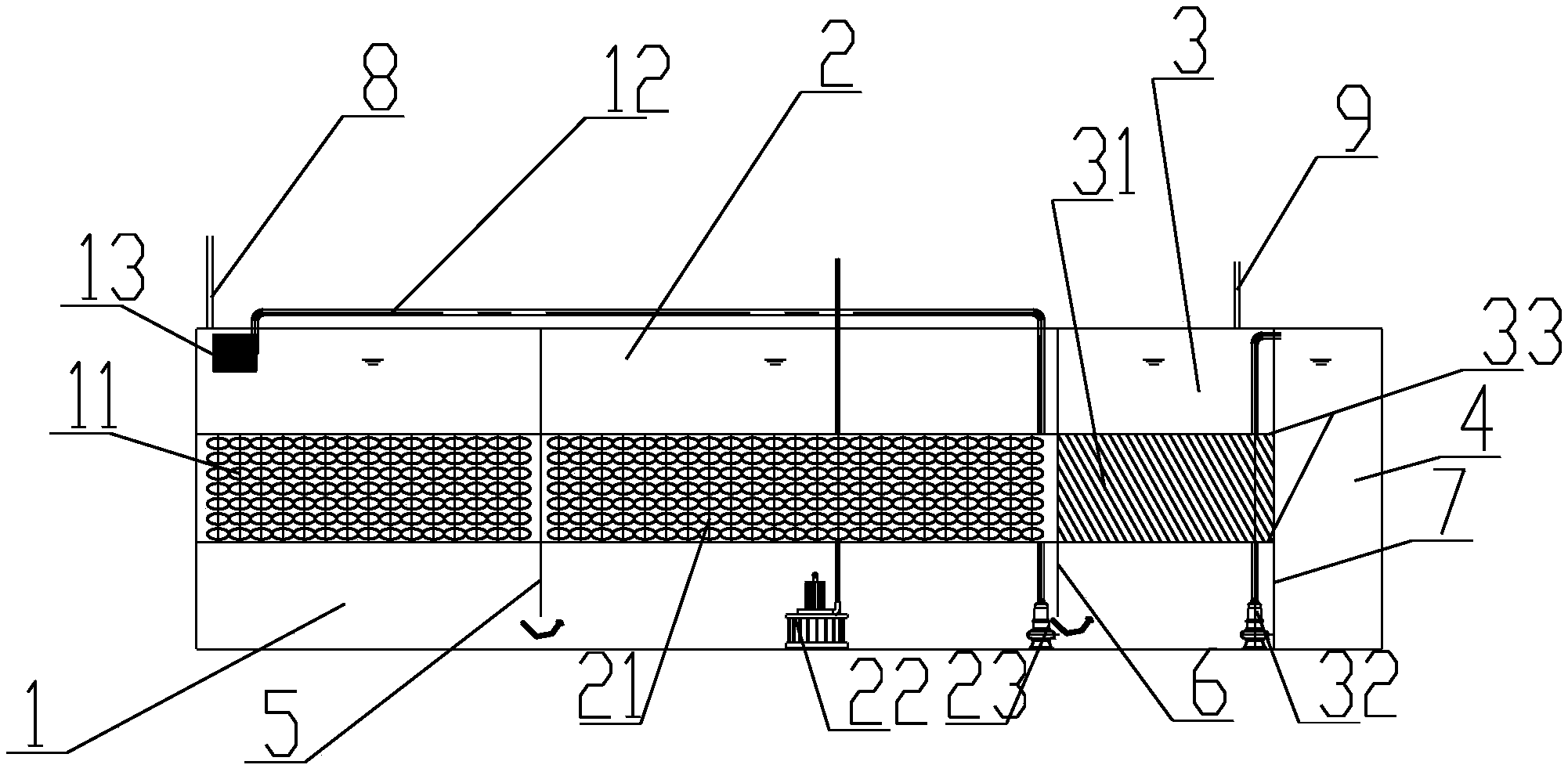

1.一种小型地埋式污水处理装置，其特征在于：所述小型地埋式污水处理装置包括厌氧区、好氧区、斜管沉淀区、污泥区、进水管和出水管，好氧区设置在厌氧区与斜管沉淀区之间，斜管沉淀区另一边与污泥区相连，进水管连接在厌氧区顶部，出水管设置在斜管沉淀区顶部临近污泥区处，厌氧区与好氧区之间通过第一隔板相互隔离，好氧区与斜管沉淀区之间通过第二隔板相互隔离，斜管沉淀区与污泥区之间通过第三隔板相互隔离。
2.根据权利要求1所述的小型地埋式污水处理装置，其特征在于：所述第一隔板底部与厌氧区底部之间设置有间隙，第二隔板底部与好氧区底部之间设置有间隙，第三隔板顶部与斜管沉淀区顶部之间设置有间隙。
3.根据权利要求1或2任一权利要求所述的小型地埋式污水处理装置，其特征在于：所述厌氧区内装有厌氧生物填料层。
4.根据权利要求3所述的小型地埋式污水处理装置，其特征在于：所述好氧区内装有好氧生物填料层、潜水曝气机和回流泵，回流泵安装在靠近第二隔板处，回流泵上连接有污泥回流管。
5.根据权利要求4所述的小型地埋式污水处理装置，其特征在于：所述厌氧区顶部装有格栅板，污泥回流管另一端连接在所述格栅板上。
6.根据权利要求1或2任一权利要求所述的小型地埋式污水处理装置，其特征在于：所述斜管沉淀区内装有斜管组和排污泵。
7.根据权利要求6所述的小型地埋式污水处理装置，其特征在于：所述斜管组安装在一钢支架平台上。
说明书
小型地埋式污水处理装置
技术领域
本实用新型属于水处理领域，特别涉及一种小型地埋式污水处理装置。
背景技术
现有的地埋式污水处理装置结构疏松，占地面积大，安装不容易，处理效率低，出水质量差。
实用新型内容
本实用新型的目的就在于提供一种小型地埋式污水处理装置，该小型地埋式污水处理装置结构紧凑，占地面积少，易于安装，处理效率高，出水水质好。
技术方案是：一种小型地埋式污水处理装置，所述小型地埋式污水处理装置包括厌氧区、好氧区、斜管沉淀区、污泥区、进水管和出水管，好氧区设置在厌氧区与斜管沉淀区之间，斜管沉淀区另一边与污泥区相连，进水管连接在厌氧区顶部，出水管设置在斜管沉淀区顶部临近污泥区处，厌氧区与好氧区之间通过第一隔板相互隔离，好氧区与斜管沉淀区之间通过第二隔板相互隔离，斜管沉淀区与污泥区之间通过第三隔板相互隔离。
作为优选，所述第一隔板底部与厌氧区底部之间设置有间隙，第二隔板底部与好氧区底部之间设置有间隙，第三隔板顶部与斜管沉淀区顶部之间设置有间隙。
作为优选，所述厌氧区内装有厌氧生物填料层。
作为优选，所述好氧区内装有好氧生物填料层、潜水曝气机和回流泵，回流泵安装在靠近第二隔板处，回流泵上连接有污泥回流管。
作为优选，所述厌氧区顶部装有格栅板，污泥回流管另一端连接在所述格栅板上。
作为优选，所述斜管沉淀区内装有斜管组和排污泵。
作为优选，所述斜管组安装在一钢支架平台上。
与现有技术相比，本实用新型的有益效果在于：
本实用新型将A/O生化污水处理工艺进行简化，结构紧凑，占地面积少，易于安装，处理效率高，出水水质好。在处理小水量污水时具有安装便捷、处理效果好等特点。
