申请日2015.04.14
公开(公告)日2015.07.15
IPC分类号C02F11/14
摘要
本发明提供一种基于PLC控制的污泥处理系统，涉及污泥处理技术领域，主要包括污泥接收仓、稀释改性池、储泥池、污泥压滤机、洗布水泵;污泥首先进入污泥接收仓，经螺旋蛟龙传送到稀释改性池进行稀释搅拌，然后提升到储泥池;储泥池对污泥进行搅拌防止其沉淀，在稀释改性池和储泥池中，通过石灰、三氯化铁对污泥进行改性处理，储泥池中的污泥经过高压螺杆泵向污泥压滤机添加;污泥压滤机对污泥进行脱水、干燥、浓缩、最后制作成干泥运出焚烧。本发明可以实现各个处理阶段的自动化处理，并且通过PLC控制技术的稳定可靠性，对污泥的处理更加彻底，生成的干泥对环境污染更小;可以实现车间无人化操作，并且有专门的除臭系统，改善了工作环境和节约人力资源。

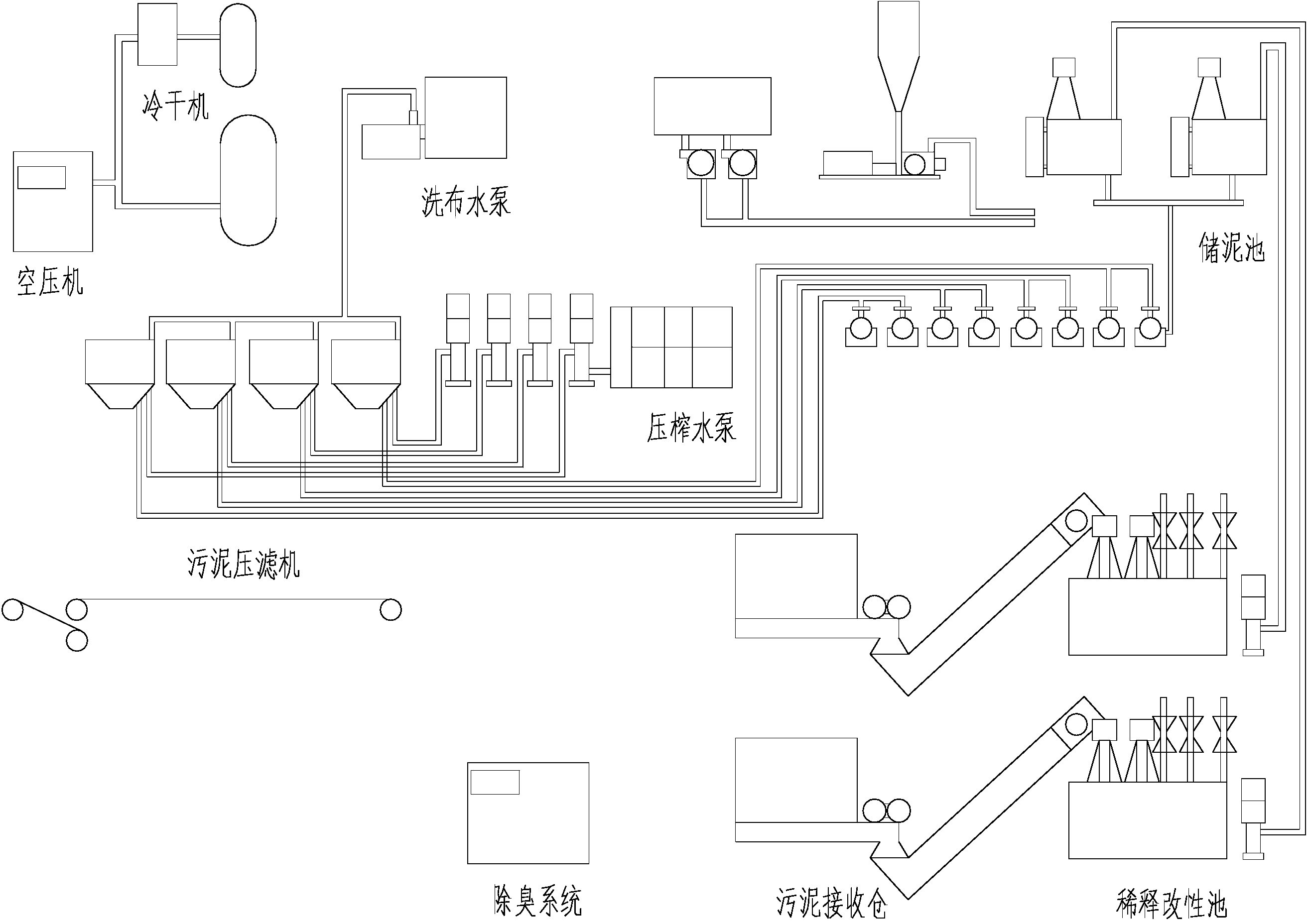

摘要附图
权利要求书
1.一种基于PLC控制的污泥处理系统，其特征在于：主要包括污泥接收仓、 稀释改性池、储泥池、污泥压滤机、洗布水泵;
污泥首先进入污泥接收仓，经螺旋蛟龙传送到稀释改性池进行稀释搅拌， 然后提升到储泥池;储泥池对污泥进行搅拌防止其沉淀，在稀释改性池和储 泥池中，通过石灰、三氯化铁对污泥进行改性处理，储泥池中的污泥经过高 压螺杆泵向污泥压滤机添加;污泥压滤机对污泥进行脱水、干燥、浓缩、最 后制作成干泥运出焚烧;
在稀释改性池内有浓度检测、液位检测;浓度检测信息传送到中控室主 PLC中对比，决定是否加水稀释;加水通过管道气动阀执行，液位达到预设位 置后，中控室主PLC给气动阀信号，停止加水稀释，同时开启搅拌电机;
在储泥池中，通过液位检测装置控制液位，同样将检测信息传递到中控 室主PLC中，由中控室主PLC给出信号，开启搅拌;并且在此环节，检测污泥 的化学特性，并且通过三氯化铁和石灰进行改性处理;根据需要添加量不同， 通过添加管道的电磁流量计检测流量，将添加量反馈到中控室主PLC中去;
污泥化学特性处理完成后，由高压螺旋杆泵向污泥压滤机添加;压榨水 箱向压滤机加水，污泥在污泥压滤机内进行压榨、脱水、干燥、浓缩等步骤， 最终制作成干泥;污泥压滤机有单独的PLC控制程序，通过交换机与中控室主 PLC进行通讯链接，由中控室指导污泥压滤机的执行。
2.根据权利要求1所述的基于PLC控制的污泥处理系统，其特征在于：该 污泥处理系统包含自动控制和手动控制两种方案;自动控制状态下，全部控 制点位可以点动执行，也可以联动自动执行，具体在中控室工控机上操作， 工控机上有工艺流程画面，监控设备执行状态和各类报警;手动控制状态下， 各个控制点单独控制，互不影响。
3.根据权利要求2所述的基于PLC控制的污泥处理系统，其特征在于：要 控制的设备包括：污泥接收仓，螺旋蛟龙、稀释改性池污泥搅拌装置、污泥 储存池搅拌装置、稀释改性池污泥提升泵、三氯化铁投加系统、污泥压滤机、 洗布水泵、各类自控气动阀以及使电机执行的变频器控制器;检测设备包括： 液位传感器、PH传感器、压力传感器、浓度检测传感器、电磁流量计、热电 阻等。
说明书
基于PLC控制的污泥处理系统
技术领域
本发明涉及污泥处理技术领域，尤其涉及一种基于PLC控制的污泥处理系 统。
背景技术
随着工农业和城市化迅速发展，水体环境状况急剧恶化，河系、湖泊曾 经是地域经济赖以发展的环境和资源优势，至今已日趋丧失，不少已沦为藏 污纳垢的下水道，以至污染和淤积日益成为社会性公害。河道、湖泊淤积引 发了一系列环境隐患：灌溉、排涝、航运、旅游等诸多功能衰落;水质反复 受到还原性污染，据对部分水体的水生生物学和环境医学调查，水域生态系 统已遭严重破坏，生物多样性指标趋于零;沿岸居民健康也已受到影响，免 疫功能趋于下降。近年政府投入大量资金对河道、湖泊底泥进行清淤，由于 缺乏贴近国情的清淤技术和设备，清淤效果并不理想。
现有技术对污泥的处理不够彻底，对环境还会造成一定的污染;现有污 泥处理车间内自动化程度低，有些设备需要人工辅助完成。车间内恶臭对人 体造成一定伤害。
发明内容
为了解决现有技术中存在的上述问题，本发明提供了一种基于PLC控制 的污泥处理系统。
本发明所要解决的技术问题采用以下技术方案来实现：
一种基于PLC控制的污泥处理系统，其特征在于：主要包括污泥接收仓、 稀释改性池、储泥池、污泥压滤机、洗布水泵;
污泥首先进入污泥接收仓，经螺旋蛟龙传送到稀释改性池进行稀释搅拌， 然后提升到储泥池;储泥池对污泥进行搅拌防止其沉淀，在稀释改性池和储 泥池中，通过石灰、三氯化铁对污泥进行改性处理，储泥池中的污泥经过高 压螺杆泵向污泥压滤机添加;污泥压滤机对污泥进行脱水、干燥、浓缩、最 后制作成干泥运出焚烧;
在稀释改性池内有浓度检测、液位检测;浓度检测信息传送到中控室主 PLC中对比，决定是否加水稀释;加水通过管道气动阀执行，液位达到预设位 置后，中控室主PLC给气动阀信号，停止加水稀释，同时开启搅拌电机;
在储泥池中，通过液位检测装置控制液位，同样将检测信息传递到中控 室主PLC中，由中控室主PLC给出信号，开启搅拌;并且在此环节，检测污泥 的化学特性，并且通过三氯化铁和石灰进行改性处理;根据需要添加量不同， 通过添加管道的电磁流量计检测流量，将添加量反馈到中控室主PLC中去;
污泥化学特性处理完成后，由高压螺旋杆泵向污泥压滤机添加;压榨水 箱向压滤机加水，污泥在污泥压滤机内进行压榨、脱水、干燥、浓缩等步骤， 最终制作成干泥;污泥压滤机有单独的PLC控制程序，通过交换机与中控室主 PLC进行通讯链接，由中控室指导污泥压滤机的执行。
该污泥处理系统包含自动控制和手动控制两种方案;自动控制状态下， 全部控制点位可以点动执行，也可以联动自动执行，具体在中控室工控机上 操作，工控机上有工艺流程画面，监控设备执行状态和各类报警;手动控制 状态下，各个控制点单独控制，互不影响。
要控制的设备包括：污泥接收仓，螺旋蛟龙、稀释改性池污泥搅拌装置、 污泥储存池搅拌装置、稀释改性池污泥提升泵、三氯化铁投加系统、污泥压 滤机、洗布水泵、各类自控气动阀以及使电机执行的变频器控制器;检测设 备包括：液位传感器、PH传感器、压力传感器、浓度检测传感器、电磁流量 计、热电阻等。
本发明的有益效果是：
基于PLC控制的污泥处理系统，相比较原有老工艺和电气控制系统，具有 明显优越性。工艺上新型控制系统可以实现各个处理阶段的自动化处理，并 且通过PLC控制技术的稳定可靠性，对污泥的处理更加彻底，生成的干泥对环 境污染更小;原有车间内自动化程度低，有些设备需要人工辅助完成。车间 恶臭对人体造成一定伤害。而本次的新工艺新技术可以实现车间无人化操作， 并且有专门的除臭系统，很好的改善工作环境和节约人力资源。无论此从经 济上还是工作环境方面，都得到了很好的评价。
