申请日2015.04.14
公开(公告)日2015.09.09
IPC分类号F28D1/047
摘要
本实用新型提出一种沐浴废水热量回收器，其包括有底盘和盘绕式换热管，盘绕式换热管置于底盘上，底盘为中部隆起的凸形板，盘绕式换热管盘绕成若干圈换热管圈，相邻2个换热管圈之间具有至少5mm的间隙使盘绕式换热管与底盘之间形成盘绕形废水槽，换热进水管的一端连接通盘绕式换热管的最外端，换热进水管的另一端位于底盘外侧并设有进水接头，换热出水管的一端连接通盘绕式换热管的最内端，换热出水管的另一端位于底盘外侧并设有出水接头。优化方案，底盘具有盘绕形凹槽，盘绕式换热管的一侧贴靠于底盘的盘绕形凹槽。本实用新型具有清洗方便的特点，与热水器配套使用能有效提高热水器的加热效率和热水输出率，提高用户的使用舒适度。
摘要附图
权利要求书

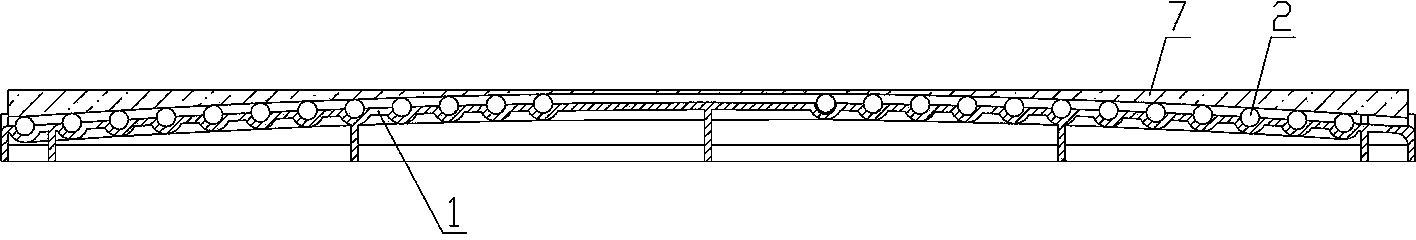

1.沐浴废水热量回收器，其包括有底盘(1)和盘绕式换热管(2)，盘绕式换热管(2)置于底盘(1)上，其特征在于：底盘(1)为中部隆起的凸形板，盘绕式换热管(2)盘绕成若干圈换热管圈，相邻2个换热管圈之间具有至少5mm的间隙使盘绕式换热管(2)与底盘(1)之间形成盘绕形废水槽，换热进水管(3)的一端连接盘绕式换热管(2)的最外端，换热进水管(3)的另一端位于底盘(1)外侧并设有进水接头(30)，换热出水管(4)的一端连接盘绕式换热管(2)的最内端，换热出水管(4)的另一端位于底盘(1)外侧并设有出水接头(40)。
2.根据权利要求1所述的沐浴废水热量回收器，其特征在于：底盘(1)具有盘绕形凹槽(10)，盘绕式换热管(2)的一侧贴靠于底盘(1)的盘绕形凹槽(10)。
3.根据权利要求1或2所述的沐浴废水热量回收器，其特征在于：还包括有防滑垫(7)，防滑垫(7)上分布有若干过水孔，防滑垫(7)具有与底盘(1)相配适的凹形面，防滑垫(7)将底盘(1)和盘绕式换热管(2)罩盖。
4.根据权利要求3所述的沐浴废水热量回收器，其特征在于：换热出水管(4)位于盘绕式换热管(2)与底盘(1)之间，底盘(1)具有出水管凹槽(11)，换热出水管(4)置于底盘(1)的出水管凹槽(11)内。
5.根据权利要求4所述的沐浴废水热量回收器，其特征在于：换热出水管(4)与盘绕式换热管(2)之间设有胶条(5)，胶条(5)置于底盘(1)的出水管凹槽(11)内将换热出水管(4)与盘绕式换热管(2)之间的间隙填充。
6.根据权利要求3所述的沐浴废水热量回收器，其特征在于：换热出水管(4)穿过底盘(1)通过水管接头(6)与盘绕式换热管(2)连接。
说明书
沐浴废水热量回收器
技术领域
本实用新型涉及沐浴设备技术领域，具体是用于回收沐浴废水中热量的回收器。
背景技术
本申请人较早前申请了申请号为“01235697.2”、名称为“淋浴废水余热回收利用装置”的中国专利，其包括有矩形箱体，箱体内部设置有若干纵隔板和横隔板，纵、横隔板使箱体内形成连通的废水通道，箱体的一侧设有若干废水入口，箱体的另一侧设有废水排水管，换热管沿废水通道安装，换热管的两端分别具有进水口和出水口，换热管的进水口连接通自来水管、出水口连接通热水器的进水管，使用时，用户开启热水器进水管上的进水阀，自来水→换热管→热水器，用户沐浴后的废水马上落入箱体内，沿废水通道流动并与换热管内的来自水进行热交换，使沐浴废水内的热量回收到进入热水器的自来水中，具有减少热量浪费、提高热水器的热水输出率和加热效率的特点，其不足之处在于：结构较复杂，制造麻烦;箱体内的废水通道和换热管都不易清洗，长时间使用后容易积垢，影响换热效果，甚至造成废水通道堵塞，因此有必要改进。
发明内容
本实用新型的目的是提出一种沐浴废水热量回收器，其具有结构简单、易于制造、清洗方便的特点，可与热水器配套使用，能有效提高热水器的加热效率和热水输出率，提高用户的使用舒适度。
本实用新型的目的可通过以下技术方案实现：
沐浴废水热量回收器，其包括有底盘和盘绕式换热管，盘绕式换热管置于底盘上，底盘为中部隆起的凸形板，盘绕式换热管盘绕成若干圈换热管圈，相邻2个换热管圈之间具有至少5mm的间隙使盘绕式换热管与底盘之间形成盘绕形废水槽，换热进水管的一端连接盘绕式换热管的最外端，换热进水管的另一端位于底盘外侧并设有进水接头，换热出水管的一端连接盘绕式换热管的最内端，换热出水管的另一端位于底盘外侧并设有出水接头。
优化方案，底盘具有盘绕形凹槽，盘绕式换热管的一侧贴靠于底盘的盘绕形凹槽。
进一步优化方案，本实用新型还包括有防滑垫，防滑垫上分布有若干过水孔，防滑垫具有与底盘相配适的凹形面，防滑垫将底盘和盘绕式换热管罩盖。
本实用新型中换热出水管可以有以下2种方案：
一是换热出水管位于盘绕式换热管与底盘之间，底盘具有出水管凹槽，换热出水管置于底盘的出水管凹槽内。进一步，换热出水管与盘绕式换热管之间还设有胶条，胶条置于底盘的出水管凹槽内将换热出水管与盘绕式换热管之间的间隙填充。
二是换热出水管穿过底盘通过水管接头与盘绕式换热管连接。
安装本实用新型时，将盘绕式换热管的进水接头连接自来水管、出水接头连接热水器的进水管，用户开启热水器进水管上的进水阀，自来水由自来水管→盘绕式换热管→热水器，用户沐浴后的废水(水温较高)落入废水槽，废水沿废水槽由底盘的中部向底盘的边部流动，与盘绕式换热管内的自来水(水温较低)进行热交换，提高进入热水器的自来水温度。定期对盘绕式换热管与底盘进行清洗可维持本实用新型的清洁卫生和使用效果。
本实用新型具有以下实质性特点和进步。
1、本实用新型具有结构简单、易于制造特点，底盘和盘绕式换热管非常易拆洗、易清洁，能有效确保废水热量回收的效果，提供用户使用舒适度。
2、本实用新型还具有换热效果好的特点，配合热水器使用，能有效提高热水器的加热效率和热水输出率。
