申请日2015.05.08
公开(公告)日2015.08.26
IPC分类号C02F9/04
摘要
本发明提供了一种油墨废水处理设备，所述油墨废水处理设备按照废水处理流程依次设置有酸析处理池、碱性水箱和水墨机。所述酸析处理池设置有自动向酸析处理池投放硫酸以使酸析处理池的酸碱度保持在PH3—4的酸(硫酸、盐酸、柠檬酸)均可投放装置;所述碱性水箱设置有自动向碱性水箱投放硫酸以使碱性水箱的酸碱度保持在PH8—9的烧碱投放装置;水墨机内部按废水处理流程依次设置有MF过滤器和UF过滤器。
权利要求书

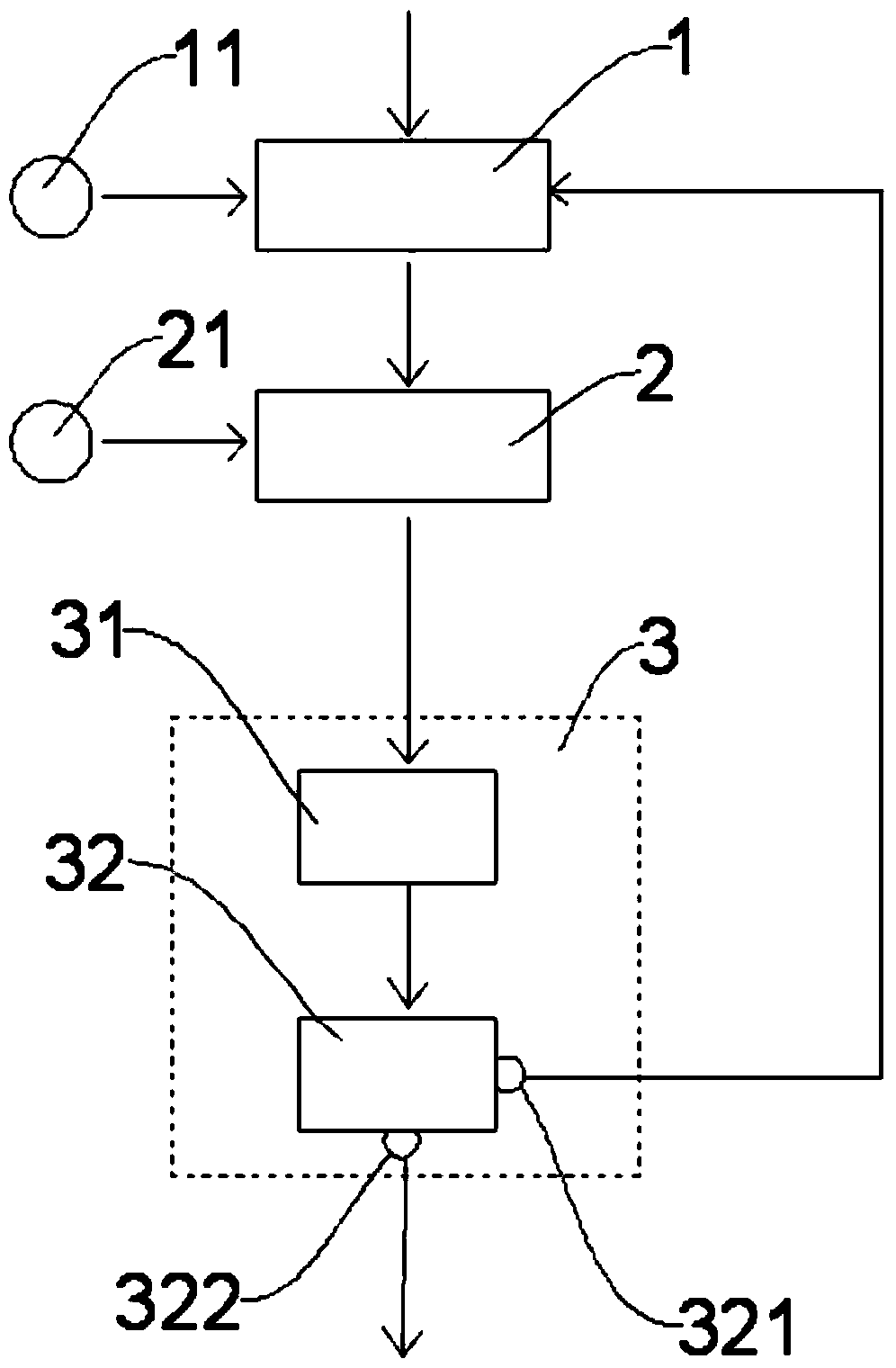

1.一种油墨废水处理设备，所述油墨废水处理设备按照废水处理流程依次设置有酸析处理池(1)、碱性水箱(2)和水墨机(3)，其特征在于：
所述酸析处理池(1)设置有自动向酸析处理池(1)投放酸料以使酸析处理池(1)的酸碱度保持在PH3—4的硫酸投放装置(11);
所述碱性水箱(2)设置有自动向碱性水箱(2)投放烧碱以使碱性水箱(2)的酸碱度保持在PH8—9的烧碱投放装置(21);
水墨机(3)内部按废水处理流程依次设置有MF过滤器(31)和UF过滤器(32)。
2.如权利要求1所述的油墨废水处理设备，其特征在于，所述UF过滤器(32)具有废水出口(321)和净水出口(322)，废水出口(321)连接酸析处理池(1)的入水口，净水出口(322)连接回收用水的装置或管道。
3.如权利要求1所述的油墨废水处理设备，其特征在于，所述MF过滤器(31)的膜孔径为4—6um;所述UF过滤器(32)的膜孔径为0.001—0.01um。
4.如权利要求1所述的油墨废水处理设备，其特征在于，所述UF过滤器(32)使用的UF膜为分离膜，切割分子量为200Daltons。
5.如权利要求1所述的油墨废水处理设备，其特征在于，所述酸析处理池(1)的底部设置有沉淀槽(12)。
说明书
油墨废水处理设备
技术领域
本发明属于环境工程的废水处理技术领域，具体涉及一种水性油墨废水的处理装置。
背景技术
油墨所用颜料通常具有耐光和耐热稳定性、耐酸、耐碱、耐常用氧化剂，具有良好的着色力、遮盖力和升华牢度。常用的酞菁颜料，种类较多，色泽鲜艳，着色力强，牢度好，广泛应用于印刷、涂料、油墨等。印刷生产过程中，会产生高色度的油墨废水，废水间歇性排放，水质水量随时间变化较大，给废水工程设计、运行管理增加困难。
中国专利CN 103482822 A公开一种高浓度印刷油墨废水处理工艺，属于印刷领域废水处理技术领域。包括以下步骤：油墨废水经过气浮池，在调节池与生活污水相混合，废水再经过厌氧池、一级好氧池、二级好氧池的处理，然后经过二沉池的沉淀，进行固液分离，气浮池、厌氧池、二沉池内的污泥在污泥泵的作用下排入污泥浓缩塔，污泥经浓缩后，用气动隔膜泵抽至板框压滤机进行脱水，压干后泥饼人工清理装袋，滤液则流回废水调节池，但是该设备结构很复杂、处理水性油墨废水的成本太高，处理后的废水浓度依然很高。
发明内容
为了解决上述现有技术的不足之处，本发明的目的在于提供一种结构简单、废水处理效率高且处理后的废水浓度较低的油墨废水处理设备，以克服现有技术中的缺陷。
为了实现上述目的，本发明提供了一种油墨废水处理设备，所述油墨废水处理设备按照废水处理流程依次设置有酸析处理池、碱性水箱和水墨机。
所述酸析处理池设置有自动向酸析处理池投放酸料(硫酸、盐酸、柠檬酸)以使酸析处理池的酸碱度保持在PH3—4的硫酸投放装置;
所述碱性水箱设置有自动向碱性水箱投放烧碱以使碱性水箱的酸碱度保持在PH8—9的烧碱投放装置;
水墨机内部按废水处理流程依次设置有MF过滤器和UF过滤器。
作为对本发明所述的油墨废水处理设备的进一步说明，优选地，所述UF过滤器具有废水出口和净水出口，废水出口连接酸析处理池的入水口，净水出口连接回收用水的装置或管道。
作为对本发明所述的油墨废水处理设备的进一步说明，优选地，所述MF过滤器的膜孔径为4—6um;所述UF过滤器的膜孔径为0.001—0.01um。
作为对本发明所述的油墨废水处理设备的进一步说明，优选地，所述UF过滤器使用的UF膜为分离膜，切割分子量为200Daltons。
作为对本发明所述的油墨废水处理设备的进一步说明，优选地，所述酸析处理池的底部设置有沉淀槽。
由此可见，本发明提供了一种油墨废水处理设备，所述油墨废水处理设备按照废水处理流程依次设置有酸析处理池、碱性水箱和水墨机。所述酸析处理池设置有自动向酸析处理池投放硫酸以使酸析处理池的酸碱度保持在PH3—4的硫酸投放装置;所述碱性水箱设置有自动向碱性水箱投放烧碱以使碱性水箱的酸碱度保持在PH8—9的烧碱投放装置;水墨机内部按废水处理流程依次设置有MF过滤器和UF过滤器。
本发明处理油墨废水的成本很低，处理后的废水浓度能达到排放标准。
