申请日2015.05.06
公开(公告)日2015.08.26
IPC分类号C02F9/06
摘要
本发明涉及一种家庭用水处理系统，包括箱体、控制面板以及水处理单元，所述水处理单元安装在箱体内，该箱体的前面板上安装有控制水处理单元的控制面板，所述水处理单元包括KDF滤芯、树脂滤芯、超滤膜、RO反渗透膜以及椰壳炭滤芯，原水进水口与KDF滤芯连接，经过上述部件制得四路出水，洗浴水、厨房水、厕所水和直饮水。本发明结构简单、设计科学合理、构思巧妙，通过本系统制得的水质将全面达到106项水体杂质治理的全覆盖，满足了人们饮用水和生活用水的要求，提高了人们的生活品质，有效改善水的口感，并保证了人们的健康，而且节能效果明显。
权利要求书
1.一种家庭用水处理系统，包括箱体、控制面板以及水处理单元，所述水处理单元安装 在箱体内，该箱体的前面板上安装有控制水处理单元的自控面板，其特征在于：所述水处理 单元包括KDF滤元、树脂滤元、超滤膜、RO反渗透膜以及活性炭滤元，原水进水口与KDF 滤元连接，经过上述部件制得三路出水，具体连接如下：
(1)洗浴水：原水进水口与KDF滤元的进口连接，该KDF滤元的出口与树脂滤元的进 口连接，该树脂滤元的出口连接洗浴的进水端;
(2)生活用水：原水进水口与KDF滤元的进口连接，该KDF滤元的出口和超滤膜的进 口连接，该超滤膜连接两路输出端，其中一路为厨房用水，另一路经超滤膜产生的废水连接 厕所;
(3)直饮水：原水进水口依次与KDF滤元、超滤膜、电机、RO反渗透膜以及活性炭滤 元连接，该活性炭滤元的出口为制得的直饮水。
2.根据权利要求1所述的家庭用水处理系统，其特征在于：所述超滤膜与电机之间依次 安装低压保护开关和电磁阀，所述RO反渗透膜与活性炭滤元之间安装高压保护阀。
3.根据权利要求1或2所述的家庭用水处理系统，其特征在于：所述活性炭滤元出口端 的管路上安装流量计和电导仪。
4.根据权利要求1所述的家庭用水处理系统，其特征在于：所述RO反渗透膜还连接废 水口，该废水口与RO反渗透膜之间的管路上安装一冲洗阀，该冲洗阀的进、出两端并联一 废水比例器。
5.根据权利要求1所述的家庭用水处理系统，其特征在于：所述活性炭滤元连接一压力 水桶。
6.根据权利要求1所述的家庭用水处理系统，其特征在于：所述KDF树脂滤元内的底 部安装有布水器，该布水器与位于KDF树脂滤元底部的封帽螺纹连接在一起;
所述布水器包括锥台型结构的外壳、芯柱、端盖以及锁紧母，所述外壳圆周均布间隔制 有多个透水孔，该外壳内同轴安装芯柱，该外壳下部的芯柱上同轴安装端盖，该端盖通过锁 紧母及芯柱将其与外壳安装在一起。
7.根据权利要求6所述的家庭用水处理系统，其特征在于：所述芯柱的顶部一体制有顶 帽，该顶帽下部的芯柱为圆周均布的四条连接筋，该芯柱的底部为螺纹段。
8.根据权利要求1所述的家庭用水处理系统，其特征在于：所述自控面板连接一无线传 输模块，通过无线传输模块将信息传递给终端用户。
9.根据权利要求8所述的家庭用水处理系统，其特征在于：所述无线传输模块为WIFI 模块。
10.根据权利要求1所述的家庭用水处理系统，其特征在于：所述箱体的底部安装有四 个移动轮。
说明书
家庭用水处理系统
技术领域
本发明属于水处理技术领域，尤其是一种家庭用水处理系统。
背景技术
随着社会的进步和人们生活水平的不断提高，人们对自我保健意识也在提高，所以对日 常的饮用水及生活用水的水质要求也不断提高。但是受环境和技术制约，我国管道自来水质 量与欧美发达国家相比，存在较大的差异，表现为：1、管道指标较差、浊度高;2、有机污 染物含量较高;3、出水压力低。基于上述三种原因，我国已成为水处理产品的最大市场。
目前，市场上已出现了净水器、反渗透纯水机等水处理设备，包括桶装水等等。但是这 些都是饮用水的处理装置。经过调查发现，在家庭生活中，饮用水只占很小的比例，而大部 分都是生活用水。例如洗浴用水，自来水管道中的水容易产生水垢，不仅降低热水器换热效 率，浪费能源，而且也影响热水器的寿命。水中的有害物质通过皮肤渗透到体内，影响人们 的健康，并且用自来水洗的衣服也是硬硬的。
经过检索，发现一篇与本专利申请相关的公开专利文献：一种家庭分质供水处理设备， 公告号：(CN203048711U)，包括箱体，所述箱体上设置有原水进水口，软水出水口，净水 出水口、纯水出水口、清洗水出水口和废水排放口，所述箱体内设置有纯水模块、净水模块、 软水模块。
经过对比发现，该公开专利文献与本专利申请在技术方案上有较大不同。
发明内容
本发明的目的在于克服现有技术的不足，提供一种结构简单、使用方便的家庭用水处理 系统，该系统满足人们直接饮用、洗浴及废水合理利用的生活需求，有效提高了人们的生活 质量，为人们的健康提供强有力的保障。
本发明的方案是这样实现的：

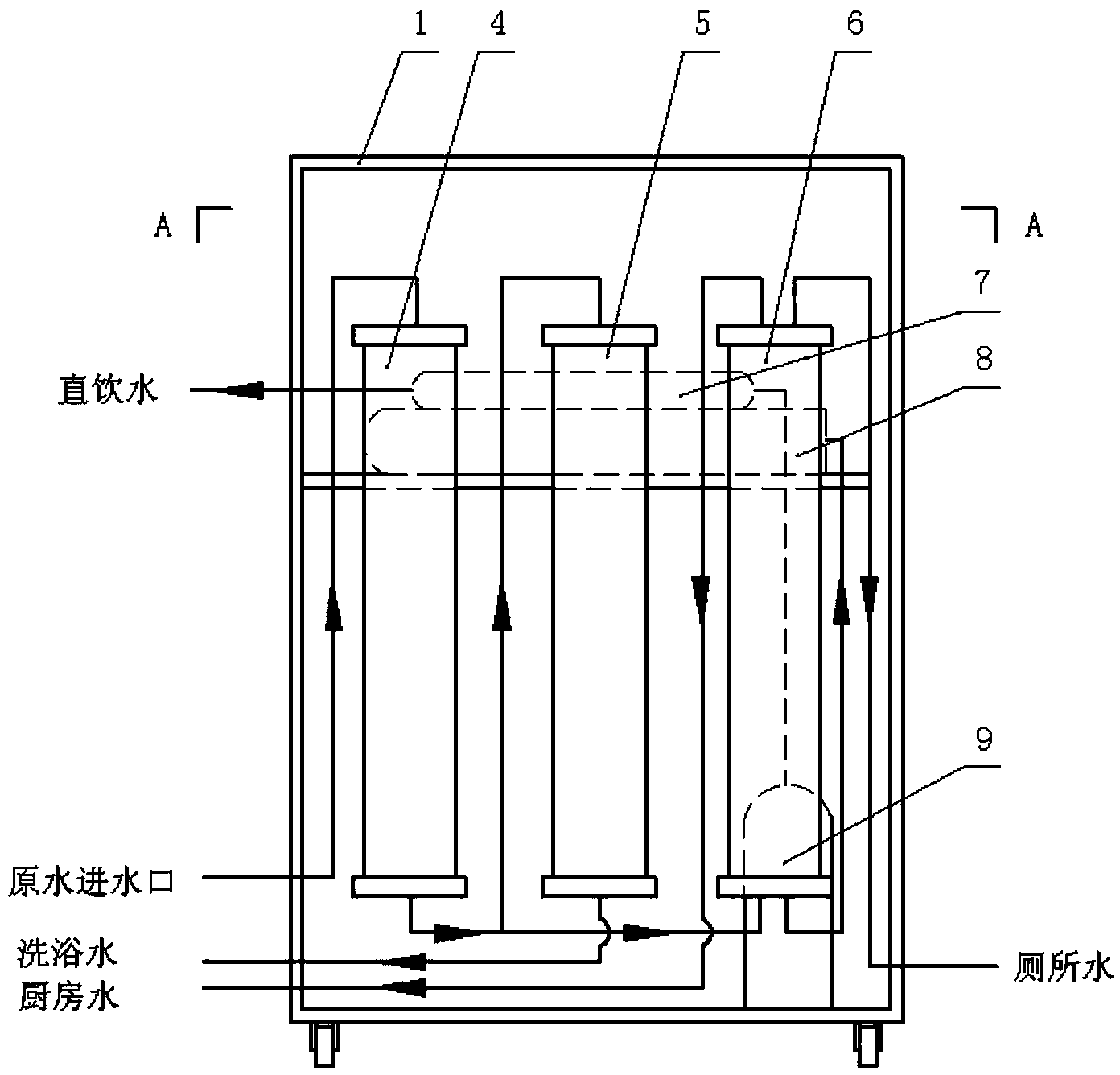

一种家庭用水处理系统，包括箱体、控制面板以及水处理单元，所述水处理单元安装在 箱体内，该箱体的前面板上安装有控制水处理单元的自控面板，所述水处理单元包括KDF滤 元、树脂滤元、超滤膜、RO反渗透膜以及活性炭滤元，原水进水口与KDF滤元连接，经过 上述部件制得三路出水，具体连接如下：
(1)洗浴水：原水进水口与KDF滤元的进口连接，该KDF滤元的出口与树脂滤元的进 口连接，该树脂滤元的出口连接洗浴的进水端;
(2)生活用水：原水进水口与KDF滤元的进口连接，该KDF滤元的出口和超滤膜的进 口连接，该超滤膜连接两路输出端，其中一路为厨房用水，另一路经超滤膜产生的废水连接 厕所;
(3)直饮水：原水进水口依次与KDF滤元、超滤膜、电机、RO反渗透膜以及活性炭滤 元连接，该活性炭滤元的出口为制得的直饮水。
而且，所述超滤膜与电机之间依次安装低压保护开关和电磁阀，所述RO反渗透膜与活 性炭滤元之间安装高压保护阀。
而且，所述活性炭滤元出口端的管路上安装流量计和电导仪。
而且，所述RO反渗透膜还连接废水口，该废水口与RO反渗透膜之间的管路上安装一 冲洗阀，该冲洗阀的进、出两端并联一废水比例器。
而且，所述活性炭滤元连接一压力水桶。
而且，所述KDF树脂滤元内的底部安装有布水器，该布水器与位于KDF树脂滤元底部 的封帽螺纹连接在一起;
所述布水器包括锥台型结构的外壳、芯柱、端盖以及锁紧母，所述外壳圆周均布间隔制 有多个透水孔，该外壳内同轴安装芯柱，该外壳下部的芯柱上同轴安装端盖，该端盖通过锁 紧母及芯柱将其与外壳安装在一起。
而且，所述芯柱的顶部一体制有顶帽，该顶帽下部的芯柱为圆周均布的四条连接筋，该 芯柱的底部为螺纹段。
而且，所述自控面板连接一无线传输模块，通过无线传输模块将信息传递给终端用户。
而且，所述无线传输模块为WIFI模块。
而且，所述箱体的底部安装有四个移动轮。
本发明的优点和积极效果是：
1、本系将家庭饮水及生活用水根据水质分为四路，即洗浴用水(洗衣)、厨房用水、厕 所用水和直接饮用水，达到了家庭直接饮用水的“四个现代化”，健康化、方便化、自动化、 时尚化。
2、本系统通过电导仪和流量计的安装，可时时将制得的水质和系统的流量信息显示到自 控面板上，具有人性化设计。
3、本系统通过安装低压保护开关和高压保护开关，保证了整个系统的安全正常的自动工 作。
4、本系统中的布水器的过滤性能好，保证了系统的过滤效果。
5、本发明结构简单、设计科学合理、构思巧妙，通过本系统制得的水质将全面达到106 项水体杂质治理的全覆盖，满足了人们饮用水和生活用水的要求，提高了人们的生活品质， 有效改善水的口感，并保证了人们的健康，而且节能效果明显。
