申请日2015.06.29
公开(公告)日2015.10.28
IPC分类号C02F9/14
摘要
本实用新型涉及一种污水处理系统，特别是一种污水多层土壤生态处理系统，其由厌氧池(1)、过滤池(2)和自吸水泵(7)组成;本实用新型技术方案中，开发出一种由厌氧池、多级水解池和自吸水泵等组成的污水多层土壤生态处理系统。该系统以多级折流水解池对农村生活污水进行厌氧水解;可去除生活污水中的氮和磷，并避免上述两种物质对周围生态系统造成二次污染情况。
权利要求书

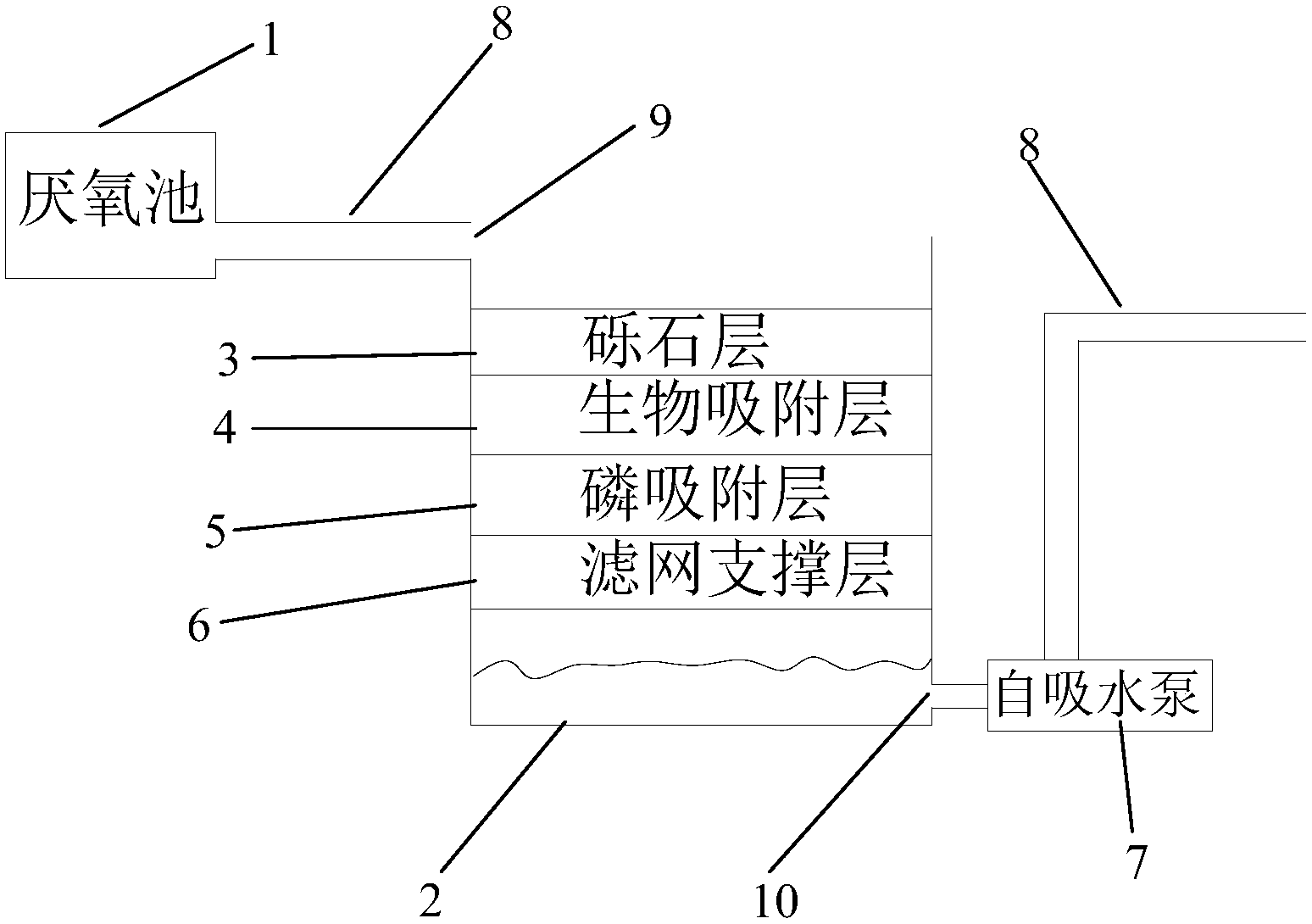

1.一种污水多层土壤生态处理系统，其特征在于：其由厌氧池 (1)、过滤池(2)和自吸水泵(7)组成;厌氧池(1)与过滤池(2)相连 通，过滤池(2)为顶部开口的凹槽，其上方设有进水口(9)，所 述进水口(9)与厌氧池(1)相连通;过滤池(2)的底部开设有出水 口(10)，出水口(10)与自吸水泵(7)相连通;过滤池(2)中从上至 下依次设有砾石层(3)、生物吸附层(4)、磷吸附层(5)和滤网支 撑层(6)。
2.如权利要求1所述的污水多层土壤生态处理系统，其特征在 于：所述砾石层(3)为陶粒，其粒径为0mm～4mm。
3.如权利要求1所述的污水多层土壤生态处理系统，其特征在 于：所述砾石层(3)厚度为50cm～70cm。
4.如权利要求1所述的污水多层土壤生态处理系统，其特征在 于：所述磷吸附层(5)厚为40cm。
5.如权利要求1所述的污水多层土壤生态处理系统，其特征在 于：所述各部分之间的连通管路为PVC管道。
6.如权利要求1所述的污水多层土壤生态处理系统，其特征在 于：所述自吸水泵(7)分别连接绿化系统、冲厕用水系统和洗 车用水系统。
说明书
污水多层土壤生态处理系统
技术领域
本实用新型涉及一种污水处理系统，特别是一种污水多层土壤生 态处理系统。
背景技术
社会经济的快速发展，水资源遭受的污染也越来越严重，尤其是 农村生活污水污染尤为突出。由于数量大、处理难，而很难回收利用， 浪费水资源，不利于环保。我国农村污水处理刚刚起步，现有的生活 污水沼气净化池、土地渗滤、人工湿地等农村污水处理技术存在氮磷 去除率低导致二次污染等问题。
实用新型内容
本实用新型所要解决的技术问题是提供一种在处理农村生活污 水时可充分去除污水中所含的氮和磷，可有效避免氮、磷的二次污染 的污水多层土壤生态处理系统。
为解决上述技术问题，本实用新型是按如下方式实现的：设计一 种污水多层土壤生态处理系统，其由厌氧池、过滤池和自吸水泵组成; 厌氧池与过滤池相连通，过滤池为顶部开口的凹槽，其上方设有进水 口，所述进水口与厌氧池相连通;过滤池的底部开设有出水口，出水 口与自吸水泵相连通;过滤池中从上至下依次设有砾石层、生物吸附 层、磷吸附层和滤网支撑层。
进一步的，所述砾石层为陶粒，其粒径为0mm～4mm。
进一步的，所述砾石层厚度为50cm～70cm。
进一步的，所述磷吸附填料层厚为40cm。
进一步的，所述各部分之间的连通管路为PVC管道。
进一步的，所述潜水泵分别连接绿化系统、冲厕用水系统和洗车 用水系统。
本实用新型的积极效果：本实用新型技术方案中，开发出一种由 厌氧池、多级水解池和自吸水泵等组成的污水多层土壤生态处理系 统。该系统以多级折流水解池对农村生活污水进行厌氧水解;可去除 生活污水中的氮和磷，并避免上述两种物质对周围生态系统造成二次 污染情况。
