申请日2015.08.05
公开(公告)日2016.01.06
IPC分类号C02F9/14
摘要
本实用新型公开了一种污水过滤发酵净化处理系统，包括：发酵罐、第一泵、第二泵、管道粉碎机、环形传热介质层、螺旋杆、电机、固液分离机、水质监测元件、第一阀门、第二阀门、第三阀门、过滤装置、集气装置、PH检测装置和测温装置。该系统可循环发酵污水，直至污水的水质合格，经发酵后的污水再经过滤装置过滤，提高水质合格率。
权利要求书
1.一种污水过滤发酵净化处理系统，其特征在于，所述污水过滤发酵 净化处理系统包括：发酵罐、第一泵、第二泵、管道粉碎机、环形传热介质 层、螺旋杆、电机、固液分离机、水质监测元件、第一阀门、第二阀门、第 三阀门、过滤装置、集气装置、PH检测装置和测温装置;

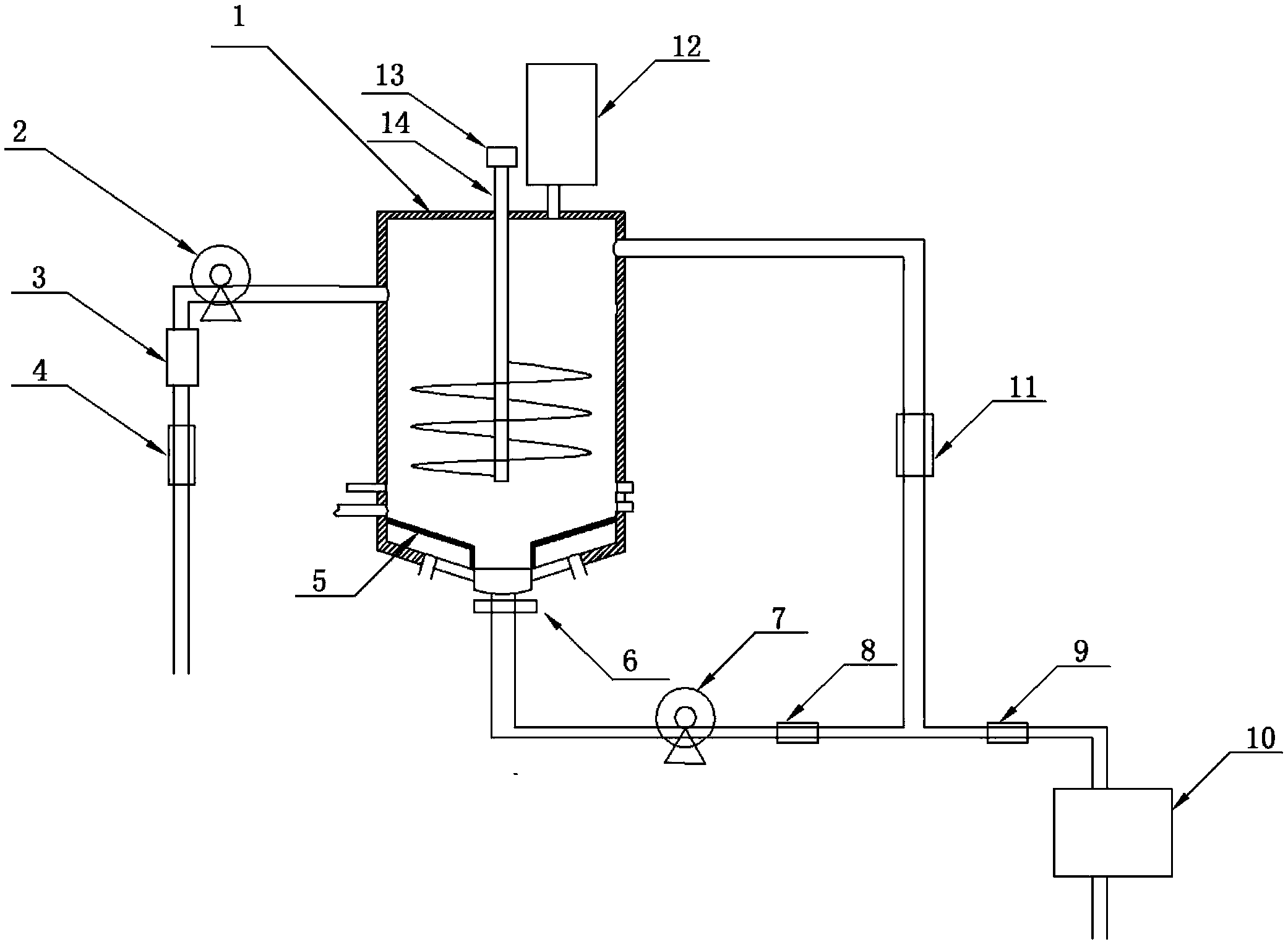

所述发酵罐为圆柱形密闭腔体，所述螺旋杆的一端与所述电机相连，所 述螺旋杆的另一端从所述发酵罐的顶端深入发酵罐内;所述发酵罐的顶端设 有一排气口，所述排气口与集气装置相连;所述发酵罐的一侧从上至下依次 设置有进水口、测温装置和进气口，所述进水口、第一泵、固液分离机、管 道粉碎机从上至下依次连接;所述发酵罐的另一侧从上至下依次设置有循环 进水口、PH检测装置和PH调控口;所述发酵罐的罐底为圆底，所述环形 传热介质层和部分所述罐底组成一个密闭的环形传热介质腔体，在所述环形 传热介质腔体的底端对称开有传热介质进口和传热介质出口;在所述圆底的 中心位置设有一排污口，所述排污口上设置有一第三阀门，所述排污口与第 二泵、水质监测元件依次相接，所述水质监测元件分别与第一阀门和第二阀 门相连，所述第二阀门与循环进水口相连;
所述过滤装置包括：过滤装置腔体、过滤棉和抽水泵，所述过滤装置腔 体的顶端中心设有第二进水口，所述第一阀门与过滤装置的第二进水口相 连，在所述过滤装置腔体中间位置固定过滤棉，所述过滤装置腔体的底端有 一开口，所述开口与一抽水泵通过管路相连。
2.根据权利要求1所述的污水过滤发酵净化处理系统，其特征在于， 所述发酵罐的罐壁包括保温绝热层。
3.根据权利要求1所述的污水过滤发酵净化处理系统，其特征在于， 在所述过滤装置腔体中间位置用上、下两片过滤网固定过滤棉。
说明书
污水过滤发酵净化处理系统
技术领域
本实用新型涉及一种污水处理装置，特别是涉及一种污水过滤发酵净化 处理系统。
背景技术
随着人们生活水平的逐步提高，一个日益严峻的问题也摆在眼前，生产 过程中产生的生产污水的水质越来越复杂，处理难度越来越大，每天产生大 量的污水无法合理处置，即使污水被发酵处理后，仍有部分处理后的污水水 质不合格就排放，造成空气和环境污染。
实用新型内容
针对上述问题，本实用新型的目的是提供一种污水过滤发酵净化处理系 统。
因此，本实用新型的技术方案如下：
所述污水过滤发酵净化处理系统包括：发酵罐、第一泵、第二泵、管道 粉碎机、环形传热介质层、螺旋杆、电机、固液分离机、水质监测元件、第 一阀门、第二阀门、第三阀门、过滤装置、集气装置、PH检测装置和测温 装置。
所述发酵罐为圆柱形密闭腔体，所述螺旋杆的一端与所述电机相连，所 述螺旋杆的另一端从所述发酵罐的顶端深入发酵罐内;所述发酵罐的顶端设 有一排气口，所述排气口与集气装置相连;所述发酵罐的一侧从上至下依次 设置有进水口、测温装置和进气口，所述进水口、第一泵、固液分离机、管 道粉碎机从上至下依次连接;所述发酵罐的另一侧从上至下依次设置有循环 进水口、PH检测装置和PH调控口;所述发酵罐的罐底为圆底，所述环形 传热介质层和部分所述罐底组成一个密闭的环形传热介质腔体，在所述环形 传热介质腔体的底端对称开有传热介质进口和传热介质出口;在所述圆底的 中心位置设有一排污口，所述排污口上设置有一第三阀门，所述排污口与第 二泵、水质监测元件依次相接，所述水质监测元件分别与第一阀门和第二阀 门相连，所述第二阀门与循环进水口相连。
所述过滤装置包括：过滤装置腔体、过滤棉和抽水泵，所述过滤装置腔 体的顶端中心设有第二进水口，所述第一阀门与过滤装置的第二进水口相 连，在所述过滤装置腔体中间位置固定过滤棉，所述过滤装置腔体的底端有 一开口，所述开口与一抽水泵通过管路相连。
优选的是，所述发酵罐的罐壁包括保温绝热层。
优选的是，在所述过滤装置腔体中间位置用上、下两片过滤网固定过滤 棉。
该系统可循环发酵污水，直至污水的水质合格，经发酵后的污水再经过 滤装置过滤，提高水质合格率。
