申请日2015.07.04
公开(公告)日2015.09.23
IPC分类号C02F11/14
摘要
本发明涉及一种污泥浓缩脱水处理装置。这种污泥浓缩脱水处理装置，包括用于配制絮凝剂的絮凝调质罐，絮凝调质罐上通过管路连接有絮凝池，管路上安装有泵;所述絮凝池底部设有污泥进口，絮凝池侧壁连接有用于污泥浓缩脱水的带式压滤机;所述絮凝调质罐和絮凝池的内部均安装有搅拌器，搅拌器由电机驱动。本发明结构简单，设计合理，运行稳定、维护管理方便，脱水效果好，具有基建投资低、运行费用少、节能降耗明显等优点。
权利要求书

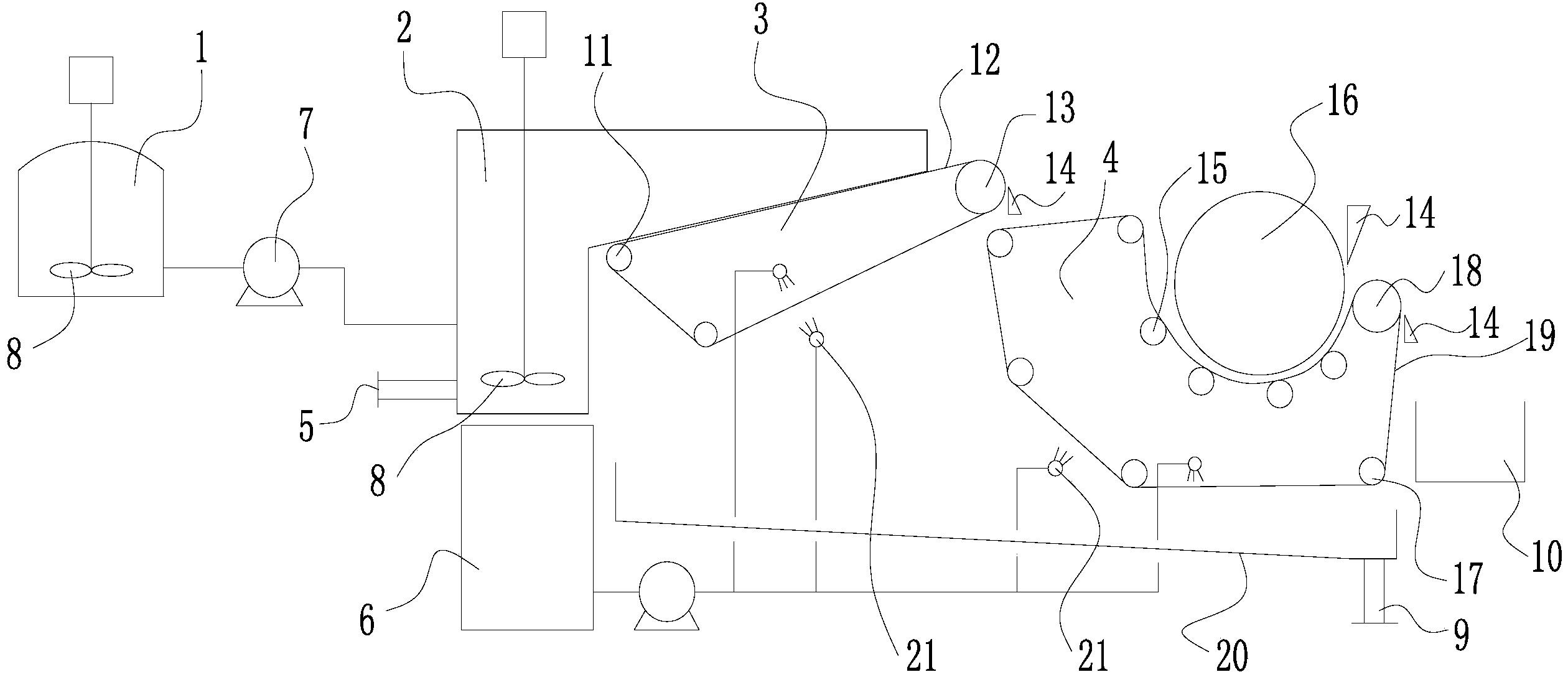

1.一种污泥浓缩脱水处理装置，其特征是：包括用于配制絮凝剂的 絮凝调质罐(1)，絮凝调质罐(1)上通过管路连接有絮凝池(2)，管 路上安装有泵(7);所述絮凝池(2)底部设有污泥进口(5)，絮凝池 (2)侧壁连接有用于污泥浓缩脱水的带式压滤机;所述絮凝调质罐(1) 和絮凝池(2)的内部均安装有搅拌器(8)，搅拌器(8)由电机驱动。
2.根据权利要求1所述的污泥浓缩脱水处理装置，其特征是：所述 的带式压滤机包括第一脱水部(3)和第二脱水部(4)，所述第一脱水部 (3)包括第一导辊组(11)、第一滤布(12)和第一主动辊(13)，第 一滤布(12)从第一主动辊(13)上引出来依次绕过第一导辊组(11)之 后返回到第一主动辊(13)面上，第一滤布(12)形成一条环形的带子; 所述第二脱水部(4)包括弯曲辊组(15)、第二主动辊(18)、第二导 辊组(17)和第二滤布(19)，第二滤布(19)从第二主动辊(18)引出 来依次绕过第二导辊组(17)和弯曲辊组(15)之后返回第二主动辊(18) 面上，第二滤布(19)形成一条环形的带子，第二滤布(19)在弯曲辊组 (15)处形成向内凹的曲面，曲面上方设有滚筒(16);所述第二主动辊 (18)下方设有收集污泥的污泥槽(10);所述第一脱水部(3)和第二 脱水部(4)上设有滤布清洗装置。
3.根据权利要求2所述的污泥浓缩脱水处理装置，其特征是：所述 的滤布清洗装置包括用于清洗滤布的清洗喷头(21)，第一脱水部(3) 和第二脱水部(4)下方设有收集污水的集水槽(20)，集水槽(20)底 部设有出水口(9)，清洗喷头(21)通过管路连接至清洗水槽(6)。
4.根据权利要求2所述的污泥浓缩脱水处理装置，其特征是：所述 的第一主动辊(13)、滚筒(16)和第二主动辊(18)的外圆周处安装有 用于污泥卸料的刮刀(14)。
5.根据权利要求2所述的污泥浓缩脱水处理装置，其特征是：所述 的第二滤布(19)为植毛滤布。
6.根据权利要求2所述的污泥浓缩脱水处理装置，其特征是：所述 的集水槽(20)设置为倾斜结构，集水槽(20)倾斜角度为10～20°。
说明书
污泥浓缩脱水处理装置
技术领域
本发明涉及一种污泥浓缩脱水处理装置。
背景技术
生活污水包括有城市生活中的各种洗涤用水、污水以及粪便等，多 为无毒的无机盐类，成分比较固定，主要含有碳水化合物、蛋白质、氨 基酸、脂肪等有机物，比较适合细菌、病毒的生长且具有一定的肥效， 可用来灌溉农田。同时，生活污水中氮、磷等植物营养物质含量较多， 容易造成水体的富营养化，是水体的主要污染源之一，故需对生活污水 进行处理并使其达标后，才能将其排放至江河湖泊中去，从而克服因生 活污水造成的水体污染。污泥浓缩脱水时污水处理中一个十分重要的工 序，传统的污泥脱水设备结构复杂，操作繁琐，脱水效果差。
发明内容
本发明要解决的技术问题是：克服现有技术的不足，提供一种污泥浓缩 脱水处理装置。
本发明解决其技术问题所采用的技术方案是：一种污泥浓缩脱水处 理装置，包括用于配制絮凝剂的絮凝调质罐，絮凝调质罐上通过管路连 接有絮凝池，管路上安装有泵;所述絮凝池底部设有污泥进口，絮凝池 侧壁连接有用于污泥浓缩脱水的带式压滤机;所述絮凝调质罐和絮凝池 的内部均安装有搅拌器，搅拌器由电机驱动。
进一步地，所述的带式压滤机包括第一脱水部和第二脱水部，所述 第一脱水部包括第一导辊组、第一滤布和第一主动辊，第一滤布从第一 主动辊上引出来依次绕过第一导辊组之后返回到第一主动辊面上，第一 滤布形成一条环形的带子;所述第二脱水部包括弯曲辊组、第二主动 辊、第二导辊组和第二滤布，第二滤布从第二主动辊引出来依次绕过第 二导辊组和弯曲辊组之后返回第二主动辊面上，第二滤布形成一条环形 的带子，第二滤布在弯曲辊组处形成向内凹的曲面，曲面上方设有滚 筒;所述第二主动辊下方设有收集污泥的污泥槽;所述第一脱水部和第 二脱水部上设有滤布清洗装置。
进一步地，所述的滤布清洗装置包括用于清洗滤布的清洗喷头，第 一脱水部和第二脱水部下方设有收集污水的集水槽，集水槽底部设有出 水口，清洗喷头通过管路连接至清洗水槽。
进一步地，所述的第一主动辊、滚筒和第二主动辊的外圆周处安装 有用于污泥卸料的刮刀。
进一步地，所述的第二滤布为植毛滤布。
进一步地，所述的集水槽设置为倾斜结构，集水槽倾斜角度为10～ 20°。
通过采用前述技术方案，本发明的有益效果是：本发明结构简单， 设计合理，运行稳定、维护管理方便，脱水效果好，具有基建投资低、 运行费用少、节能降耗明显等优点。
