申请日2015.10.14
公开(公告)日2016.02.10
IPC分类号B02C18/14; B02C18/18; B02C18/16; C02F11/00
摘要
本实用新型公开了一种具有定刀的污泥切割机，其包括：电机、与电机输出相连的减速箱、与减速箱相连接的切割部、以及设置在切割部内的切割组件，其中切割组件包括与减速箱输出相连且旋转运动的切割盘、以及固定设置在切割部内侧的若干个定刀。本实用新型可以通过定刀清理缠绕物，不需要拆解污泥切割机主机，大大降低维护时间。
利要求书

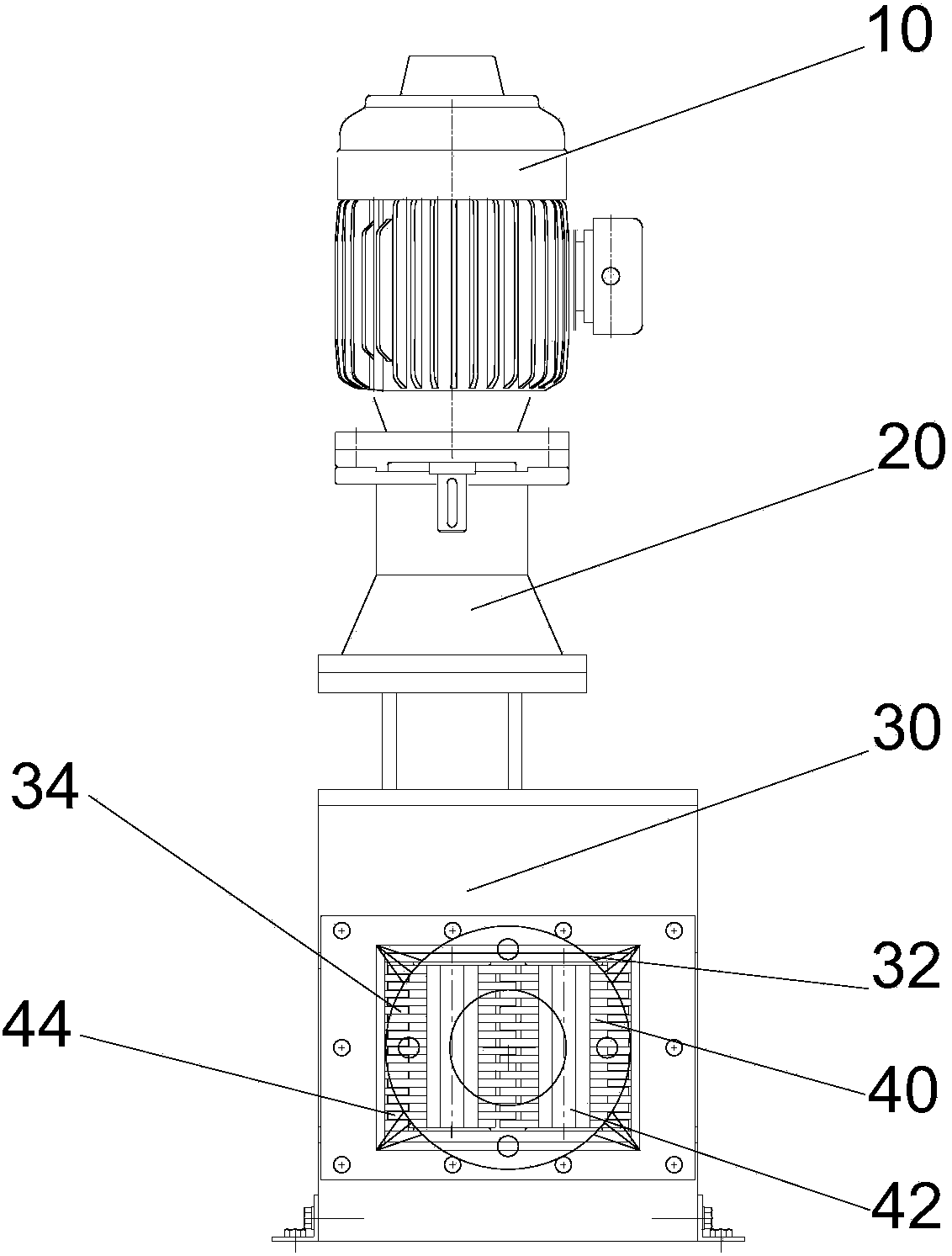

1.一种具有定刀的污泥切割机，其特征在于其包括：电机(10)、与电机(10)输出相连的减速箱(20)、与减速箱(20)相连接的切割部(30)、以及设置在切割部(30)内的切割组件，其中切割组件包括与减速箱(20) 输出相连且旋转运动的切割盘(40)、以及固定设置在切割部(30)内侧的若干个定刀(34)。
2.根据权利要求1所述的污泥切割机，其特征在于：所述切割盘(40) 设置有在轴向方向上的切割轴(42)、以及在圆周方向上的若干个切割刀片 (44)。
3.根据权利要求2所述的污泥切割机，其特征在于：所述相邻两切割刀片(44)设置有一定刀(34)，且定刀(34)为直线间隔排列。
4.根据权利要求1或2或3所述的污泥切割机，其特征在于：所述切割盘(40)为至少两个，且相应的切割轴(42)相互平行。
5.根据权利要求4所述的污泥切割机，其特征在于：所述切割部(30) 具有进口(32)，且进口(32)在沿着进入方向截面积逐渐缩小。
6.根据权利要求3所述的污泥切割机，其特征在于：所述切割刀片(44) 或定刀(34)的截面为矩形。
说明书
具有定刀的污泥切割机
技术领域
本实用新型涉及一种具有定刀的污泥切割机。
背景技术
目前市场上的污泥切割机包括由电机驱动的刀片及与刀片适配的切割盘，然而高速旋转的切割盘的刀片间隙之间很容易附着缠绕物，容易造成阻塞，影响使用，严重时会造成电机过载而烧毁。
实用新型内容
本实用新型目的是：提供一种具有定刀的污泥切割机，以减少阻塞，便于维修，不需要拆解污泥切割机主机，大大降低维护时间。
本实用新型的技术方案是：一种具有定刀的污泥切割机，其包括：电机、与电机输出相连的减速箱、与减速箱相连接的切割部、以及设置在切割部内的切割组件，其中切割组件包括与减速箱输出相连且旋转运动的切割盘、以及固定设置在切割部内侧的若干个定刀。
在上述技术方案的基础上，进一步包括如下附属技术方案：
所述切割盘设置有在轴向方向上的切割轴、以及在圆周方向上的若干个切割刀片。
所述相邻两切割刀片设置有一定刀，且定刀为直线间隔排列。
所述切割盘为至少两个，且相应的切割轴相互平行。
所述切割部具有进口，且进口在沿着进入方向截面积逐渐缩小。
所述切割刀片或定刀的截面为矩形。
本实用新型优点是：
本实用新型可以通过定刀清理缠绕物，不需要拆解污泥切割机主机，大大降低维护时间。
