申请日2015.10.14
公开(公告)日2016.04.06
IPC分类号B01D53/04
摘要
本实用新型涉及一种地埋式污水臭气治理设备，包括臭气净化器，所述臭气净化器入口端通过集气管与地埋式污水处理设施的各工艺段的排气管相连接，所述臭气净化器出口端连接有排放管，所述臭气净化器内部设置有两层填料，下层为活性炭填料，上层为用于除去二氧化碳的吸附填料，所述排放管为弯管，排放管的排气口设置有排水帽，所述排放管和集气管均为UPVC管，本实用新型具结构简单，不占用地上面积，安装施工方便，可灵活选择安场地安装，采用UPVC材料使用寿命长，耐潮湿耐氧化。
权利要求书
1.一种地埋式污水臭气治理设备，其特征在于：包括臭气净化器，所述臭气净化器入口端通过集气管与地埋式污水处理设施的各工艺段的排气管相连接，所述臭气净化器出口端连接有排放管。
2.根据权利要求1所述的地埋式污水臭气治理设备，其特征在于：所述臭气净化器内部设置有两层填料，下层为活性炭填料，上层为用于除去二氧化碳的吸附填料。
3.根据权利要求1所述的地埋式污水臭气治理设备，其特征在于：所述排放管为弯管，排放管的排气口设置有排水帽。
4.根据权利要求3所述的地埋式污水臭气治理设备，其特征在于：所述排放管和集气管均为UPVC管。
说明书
地埋式污水臭气治理设备
技术领域
本实用新型涉及一种地埋式污水臭气治理设备，应用于污水处理领域。
背景技术
目前，乡镇医院、生活小区、学校、机关等小范围污水处理的装置，多数采用地埋式一体化污水处理设备，生活污水处理的过程中会产生一些臭气，现有的地埋式生活污水处理系统很少有安装臭气处理设备，大部分污水处理设备填埋完后上方回填土做道路或绿化草地，污水处理过程中产生的臭气通过检查井孔洞散发到地面，对周边居民日常生活产生很大影响;或是采取收集完臭气进行高空排放，并没有治理措施，高空排放的臭气直接影响到高层住宅的居民日常生活产。
实用新型内容
为了克服现有技术的不足，提供了一种地埋式污水臭气治理设备。

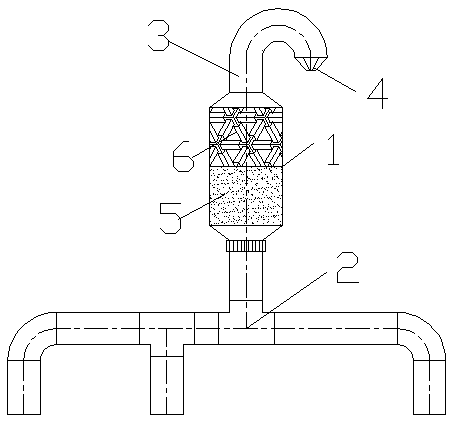

本实用新型的技术方案是，一种地埋式污水臭气治理设备，包括臭气净化器，所述臭气净化器入口端通过集气管与地埋式污水处理设施的各工艺段的排气管相连接，所述臭气净化器出口端连接有排放管。
进一步的，所述臭气净化器内部设置有两层填料，下层为活性炭填料，上层为用于除去二氧化碳的吸附填料。
进一步的，所述排放管为弯管，排放管的排气口设置有排水帽。
进一步的，所述排放管和集气管均为UPVC管。
与现有技术相比，本实用新型具有以下有益效果：结构简单，不占用地上面积，安装施工方便，可灵活选择安场地安装，采用UPVC材料使用寿命长，耐潮湿耐氧化。
