申请日2015.10.13
公开(公告)日2016.03.09
IPC分类号C02F3/32; C02F9/14
摘要
本实用新型涉及一种多级自由组合式水平潜流人工湿地污染水处理单元，属于环境工程污水处理设备领域。所述的人工湿地处理单元空间位置为递减的阶梯式结构，包括一级水平潜流人工湿地、二级水平潜流人工湿地和三级水平潜流人工湿地，人工湿地处理单元每平方米设一根垂直的导气管，人工湿地处理单元铺设有填料。本实用新型可以增加湿地内部含氧量，根据水量水质要求拆分，能有效减少处理成本;无二次污染，操作简单，后期管理成本低。可种植景观植物处理后水体可用作绿化用水;在一定时间段内处理水量变大时，可调节出水管调节阀门，出水通过溢流管溢流至集水池再处理，保证出水水质;集水池有水位监控器，以控制污水。
权利要求书

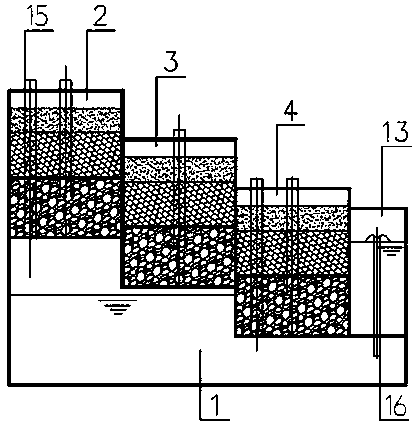

1.一种多级自由组合式水平潜流人工湿地污染水处理单元，其特征在于：所述的多级自由组合式水平潜流人工湿地污染水处理单元包括集水池、人工湿地处理单元和出水池，该集水池内设置有一水泵，人工湿地处理单元的空间位置为递减的阶梯式结构，人工湿地处理单元包括一级水平潜流人工湿地、二级水平潜流人工湿地和三级水平潜流人工湿地，一级水平潜流人工湿地内依次设置有进水稳定槽Ⅰ、进水配水区Ⅰ、湿地本体Ⅰ、出水收集区Ⅰ、出水槽Ⅰ和跌水板Ⅰ，二级水平潜流人工湿地内依次设置有进水稳定槽Ⅱ、进水配水区Ⅱ、湿地本体Ⅱ、出水收集区Ⅱ、出水槽Ⅱ和跌水板Ⅱ，三级水平潜流人工湿地内依次设置有进水稳定槽Ⅲ、进水配水区Ⅲ、湿地本体Ⅲ、出水收集区Ⅲ和出水槽Ⅲ，所述的水泵通过管道与进水稳定槽Ⅰ相连，出水槽Ⅲ设一出水管，出水管与出水池连接，出水池设一溢流管，所述的人工湿地处理单元每平方米设置一根垂直的导气管，所述的人工湿地处理单元和出水池的底端设有排空管，该人工湿地处理单元铺设有填料。
2.根据权利要求1所述的一种多级自由组合式水平潜流人工湿地污染水处理单元，其特征在于：所述的进水配水区Ⅰ从上至下铺设50cm宽的砾石层，湿地本体Ⅰ从上往下铺设石英砂层、沸石层、土工布层和砾石层，石英砂层种植植物，所述的进水配水区Ⅱ从上至下铺设50cm宽的砾石层，湿地本体Ⅱ从上往下铺设石英砂层、蛭石层、土工布层和砾石层，石英砂层种植植物，所述的进水配水区Ⅲ从上至下铺设50cm宽的砾石层，湿地本体Ⅲ从上往下铺设石英砂层、陶粒层、土工布层和砾石层，石英砂层种植植物。
3.根据权利要求1所述的一种多级自由组合式水平潜流人工湿地污染水处理单元，其特征在于：所述的导气管设置深度位于石英砂层至土工布层，导气管的长度为40-50cm，导气管的顶端采用不锈钢网包裹，不锈钢网的孔径不大于3mm。
4.根据权利要求1所述的一种多级自由组合式水平潜流人工湿地污染水处理单元，其特征在于：所述的人工湿地处理单元和出水池的底端具有倾向出水端5‰的坡度。
5.根据权利要求1所述的一种多级自由组合式水平潜流人工湿地污染水处理单元，其特征在于：所述的集水池设有水位监控器。
6.根据权利要求1所述的一种多级自由组合式水平潜流人工湿地污染水处理单元，其特征在于：所述的出水管上设置有调节阀门。
7.根据权利要求1所述的一种多级自由组合式水平潜流人工湿地污染水处理单元，其特征在于：所述的集水池、人工湿地处理单元和出水池采用PP塑料结构或者钢结构。
说明书
一种多级自由组合式水平潜流人工湿地污染水处理单元
技术领域
本实用新型属于环境工程污水处理设备领域，具体地说，涉及一种多级自由组合式水平潜流人工湿地污染水处理单元。
背景技术
目前我国仍有大部分农村生活污水未处理直接排入沟渠、河流，造成了地表水及地下水污染，最终汇集至湖泊等收纳水体，加剧了水环境的污染，结合农村经济状况及管理水平，应因地制宜的选择投资低、操作简单、运行管理费用低的污水处理工艺;同时，随着我国城镇化进程速度的加快，城市的市政配套设施未能及时到位，导致部分城区污水未经处理直接排入雨水管道，从而使水体受到污染，选择一种经济技术可行的城区污水处理衔接处理工艺至关重要;而位于城区的景观水体由于多为静止或流动性较差的封闭缓流水体，其环境容量低，自净能力较差，易发生富营养化，严重影响其景观功能，因此，需要一种简便即能净化水质又能起到景观效果的处理工艺非常必要。而本实用新型可根据水量水质及场地要求进行随意组合，且具有投资低、运行和管理费用低、操作简单、景观效果佳等特点，适合于此种废水处理。
实用新型内容
为了解决污水量变化、场地有限及景观水体水质等问题，本实用新型提供一种多级自由组合式水平潜流人工湿地污染水处理单元，根据水量水质及场地要求多级水平潜流人工湿地可自由组合串联或者并联，本实用新型的去污效果好，占地面积、建设成本低、后期管理费用低，适合于污水量变化、场地有限及景观水体水质变差等污水处理。
为了实现上述目的，本实用新型是通过如下技术方案实现的：所述的多级自由组合式水平潜流人工湿地污染水处理单元包括集水池、人工湿地处理单元和出水池，该集水池内设置有一水泵，人工湿地处理单元的空间位置为递减的阶梯式结构，人工湿地处理单元包括一级水平潜流人工湿地、二级水平潜流人工湿地和三级水平潜流人工湿地，一级水平潜流人工湿地内依次设置有进水稳定槽Ⅰ、进水配水区Ⅰ、湿地本体Ⅰ、出水收集区Ⅰ、出水槽Ⅰ和跌水板Ⅰ，二级水平潜流人工湿地内依次设置有进水稳定槽Ⅱ、进水配水区Ⅱ、湿地本体Ⅱ、出水收集区Ⅱ、出水槽Ⅱ和跌水板Ⅱ，三级水平潜流人工湿地内依次设置有进水稳定槽Ⅲ、进水配水区Ⅲ、湿地本体Ⅲ、出水收集区Ⅲ和出水槽Ⅲ，所述的水泵通过管道与进水稳定槽Ⅰ相连，出水槽Ⅲ设一出水管，出水管与出水池连接，出水池设一溢流管，所述的人工湿地处理单元每平方米设置一根垂直的导气管，所述的人工湿地处理单元和出水池的底端设有排空管，该人工湿地处理单元铺设有填料。
进一步地，所述的进水配水区Ⅰ从上至下铺设50cm宽的砾石层，湿地本体Ⅰ从上往下铺设石英砂层、沸石层、土工布层和砾石层，石英砂层种植植物，所述的进水配水区Ⅱ从上至下铺设50cm宽的砾石层，湿地本体Ⅱ从上往下铺设石英砂层、蛭石层、土工布层和砾石层，石英砂层种植植物，所述的进水配水区Ⅲ从上至下铺设50cm宽的砾石层，湿地本体Ⅲ从上往下铺设石英砂层、陶粒层、土工布层和砾石层，石英砂层种植植物。
进一步地，所述的导气管设置深度位于石英砂层至土工布层，导气管的长度为40-50cm，导气管的顶端采用不锈钢网包裹，不锈钢网的孔径不大于3mm。
进一步地，所述的人工湿地处理单元和出水池的底端具有倾向出水端5‰的坡度。
进一步地，所述的集水池设有水位监控器。
进一步地，所述的出水管上设置有调节阀门。
进一步地，所述的集水池、人工湿地处理单元和出水池采用PP塑料结构或者钢结构。
本实用新型的有益效果：
1.通过跌水板和导气管，增加湿地内部的含氧量。
2.可根据水量水质要求拆分成独立的水平潜流人工湿地，有效减少处理成本。
3.通过物理截留、化学吸附及生物吸收等技术处理污水，无二次污染，处理效果好，操作简单，后期管理成本低。
4.可实现湿地系统的干湿交替运行，有效控制杂草的生长，充分利用当地植被资源，同时可种植景观植物，增加湿地的景观效果的同时处理后的水体可用作绿化用水。
5.当来水量大或经过处理的水不达标，可将出水管调节阀门关小，出水通过溢流管溢流至集水池再进入水平潜流人工湿地处理，保证出水水质。
6.集水池内设有水位监控器，通过水位监控器控制水泵的工作时间，以保证污水在集水池的停留时间。
