申请日2015.01.30
公开(公告)日2015.07.22
IPC分类号C02F1/461
摘要

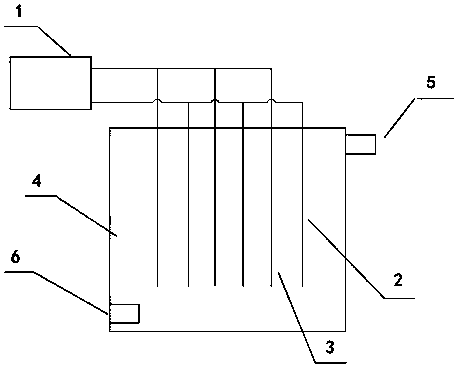

一种螺旋式电极电催化废水处理装置，包括变压器、催化槽、催化极板、废水入口、废水出口;所述的变压器和催化极板连接;所述的废水入口和废水出口分别设置在催化槽的两侧;所述的催化极板插入催化槽内;所述的催化极板由多个并行分布的阳极板和阴极板构成;所述的催化极板包括连接部和催化部，所述的催化部设于连接部下方;所述的催化部成螺旋状的结构。催化极板包括连接部和催化部，催化部设于连接部下方，将催化部设置成螺旋状的结构;极大的增加了废水的催化面积，有效的提高了催化效率。
权利要求书
1.一种螺旋式电极电催化废水处理装置，包括变压器、催化槽、催化极板、废水入口、废水出口;所述的变压器和催化极板连接;所述的废水入口和废水出口分别设置在催化槽的两侧;所述的催化极板插入催化槽内;所述的催化极板由多个并行分布的阳极板和阴极板构成;其特征在于，所述的催化极板包括连接部和催化部，所述的催化部设于连接部下方;所述的催化部成螺旋状的结构。
2.根据权利要求1所述的螺旋式电极电催化废水处理装置，其特征在于，还包括废水进出通道。
3.根据权利要求2所述的螺旋式电极电催化废水处理装置，其特征在于，所述的废水进出通道呈梯形结构;所述的废水入口和废水出口分别设置在梯形结构的废水进出通道的上端和下端。
4.根据权利要求2所述的螺旋式电极电催化废水处理装置，其特征在于，所述的废水进出通道呈螺旋结构;所述的废水入口和废水出口分别设置在螺旋结构的废水进出通道的上端和下端。
5.根据权利要求1所述的螺旋式电极电催化废水处理装置，其特征在于，所述的催化槽呈圆柱形结构。
说明书
一种螺旋式电极电催化废水处理装置
技术领域
本实用新型涉及废水处理装置，特别涉及催化电极的结构。
背景技术
目前，废水处理装置各式各样，但一般都包括电源、催化槽、催化极板、废水入口、废水出口;电源连接催化极板，催化极板插入在催化槽内，催化槽上设置废水入口和废水出口。但是一般的催化极板都是圆柱形结构或者是矩形结构，催化的效率低下，浪费时间。而且废水入口和废水出口的设置不合理，导致废水进入催化槽的时候总是出现泼洒、溅射等现象。
发明内容
针对上述现有技术的不足之处，本实用新型解决的问题为：废水催化装置的催化效率低下。
为解决上述现有技术的不足之处，本实用新型的技术方案为：
一种螺旋式电极电催化废水处理装置，包括变压器、催化槽、催化极板、废水入口、废水出口;所述的变压器和催化极板连接;所述的废水入口和废水出口分别设置在催化槽的两侧;所述的催化极板插入催化槽内;所述的催化极板由多个并行分布的阳极板和阴极板构成;所述的催化极板包括连接部和催化部，所述的催化部设于连接部下方;所述的催化部成螺旋状的结构。
进一步，还包括废水进出通道。
进一步，所述的废水进出通道呈梯形结构;所述的废水入口和废水出口分别设置在梯形结构的废水进出通道的上端和下端。
进一步，所述的废水进出通道呈螺旋结构;所述的废水入口和废水出口分别设置在螺旋结构的废水进出通道的上端和下端。
进一步，所述的催化槽呈圆柱形结构。
有益效果
1、催化极板包括连接部和催化部，催化部设于连接部下方，将催化部设置成螺旋状的结构;极大的增加了废水的催化面积，有效的提高了催化效率。
2、设置螺旋状或者梯形结构的废水进出通道，使废水可以平稳进入或者抽出，避免了泼洒等现象。
