申请日2015.01.29
公开(公告)日2015.05.27
IPC分类号E03C1/12
摘要
本发明涉及一种生活污水二次利用节水装置，包括清洗盆，清洗盆下端连接排水管一，排水管一上端由上向下依次设置过滤装置、冷却装置，排水管一下端通过三通一连接排水管二、排水管三，排水管二、排水管三上端分别设置第一截止阀、第二截止阀，排水管二中间设置污水处理装置，排水管二、排水管三下端通过三通二连接排水管四，排水管四下端连接储水箱，储水箱上端一侧连接溢水管，储水箱下端一侧连接排水管五，排水管五另一端连接马桶，排水管五上连接自来水管，自来水管上设置自来水控制阀，本发明可以将生活污水进行二次利用，当污水较脏不能直接利用时，还可以先进行处理再利用，非常灵活、方便。
权利要求书

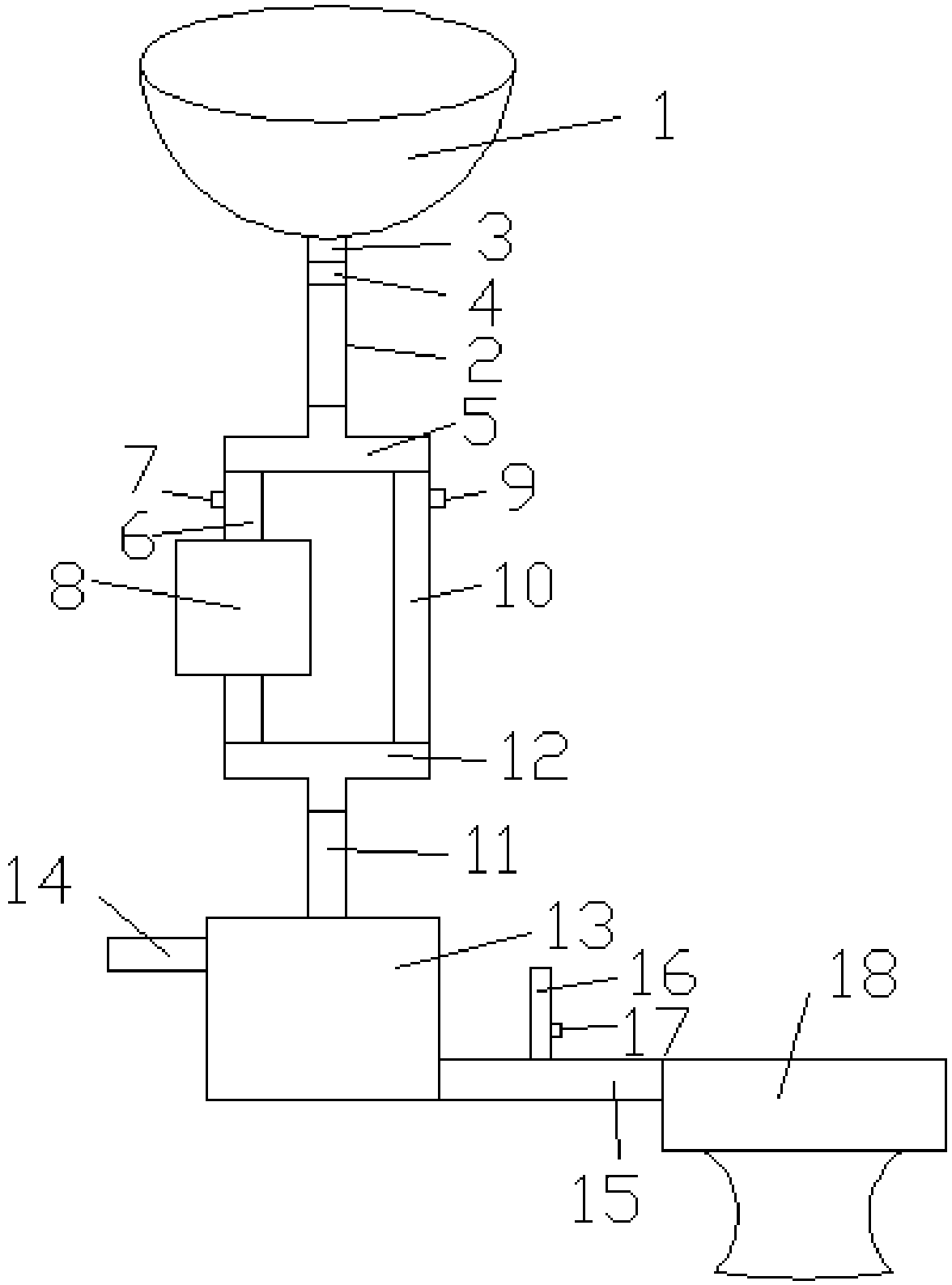

1.一种生活污水二次利用节水装置，其特征在于：包括清洗盆(1)，清洗盆(1)下端连接排水管一(2)，排水管一(2)上端由上向下依次设置过滤装置(3)、冷却装置(4)，排水管一(2)下端通过三通一(5)连接排水管二(6)、排水管三(10)，排水管二(6)、排水管三(10)上端分别设置第一截止阀(7)、第二截止阀(9)，排水管二(6)中间设置污水处理装置(8)，排水管二(6)、排水管三(10)下端通过三通二(12)连接排水管四(11)，排水管四(11)下端连接储水箱(13)，储水箱(13)上端一侧连接溢水管(14)，储水箱(13)下端一侧连接排水管五(15)，排水管五(15)另一端连接马桶(18)，排水管五(15)上连接自来水管(16)，自来水管(16)上设置自来水控制阀(17)。
2. 按照权利要求1所述的生活污水二次利用节水装置，其特征在于：所述过滤装置(3)为过滤网。
3. 按照权利要求1所述的生活污水二次利用节水装置，其特征在于：所述污水处理装置(8)由上向下设置细过滤层和除臭层。
4. 按照权利要求1所述的生活污水二次利用节水装置，其特征在于：所述排水管四(11)与储水箱(13)连接处设置过滤网。
5. 按照权利要求1所述的生活污水二次利用节水装置，其特征在于：所述储水箱(13)由塑料材料制成。
说明书
生活污水二次利用节水装置
技术领域
本发明涉及一种生活污水二次利用节水装置，属于节约水资源设备技术领域。
背景技术
生活污水指的是居民日常生活中排泄的洗涤水。污水其实只有很少一部分经过处理，大部分都是未经过处理直接排入了河流等。小城市更严重。大便等一般不直接排入，而是有收集措施。污水中污染物成分极其复杂多样，任何一种处理方法都难以达到完全净化的目的，而常常要几种方法组成处理系统，才能达到处理的要求。按处理程度的不同，污水处理系统可分为一级处理、二级处理和深度处理。
生活污水是构成中国城市地区水污染的主要水源之一，因此对污水的需求及其与非饮用为目的的污水回用有关卫生健康问题需进行研究。国家的经济发展和人民生活水平的提高需要增加水资源，因此急需努力开发非常规水源。排放至水体(供应生活和工农业用水的河流、湖泊、地下水域)的处理水已成为国家非计划内的淡水供应的重要组成部分，因此，污水必须经过适当处理去除和减少有害物质，防止危害水体。
实际上对生活污水的回用已成为国家水资源开发利用和保护中的一个十分重要的问题。从80年代开始，中国在污水回用的开发方面作出很大努力，废水经适当处理后可回用于工业和灌溉(包括农作物、高尔夫球场、公园和其他娱乐场所等)，处理水也用于回灌地下水。污水回用是节省有限的高质量饮用水的一个重要措施，中国政府对再生污水回用作为非饮用水给予强有力的支持。
生活污水有以下污染：
1、病原物污染，主要来自城市生活污水、医院污水、垃圾及地面径流等方面。病原微生物的特点是：①数量大;②分布广;③存活时间较长;④繁殖速度快;⑤易产生抗性，很难消灭;⑥传统的二级生化污水处理及加氯消毒后，某些病原微生物、病毒仍能大量存活;此类污染物实际上通过多种途径进入人体，并在体内生存，引起人体疾病。
2、需氧有机物污染，有机物的共同特点是这些物质直接进入水体后，通过微生物的生物化学作用而分解为简单的无机物质二氧化碳和水，在分解过程中需要消耗水中的溶解氧，在缺氧条件下污染物就发生腐败分解、恶化水质，常称这些有机物为需氧有机物。水体中需氧有机物越多，耗氧也越多，水质也越差，说明水体污染越严重。
3、富营养化污染，是一种氮、磷等植物营养物质含量过多所引起的水质污染现象。水生生态系统的富营养化能通过化学污染物由两种途径发生：一种是通过正常情况下限定植物的无机营养物质的量的增加;另一种是通过作为分解者的有机物的增加。
4、恶臭，恶臭是一种普遍的污染危害，它也发生于污染水体中。人能嗅到的恶臭多达4000多种，危害大的有几十种。 恶臭的危害表现为：①妨碍正常呼吸功能，使消化功能减退;精神烦躁不安，工作效率降低，判断力、记忆力降低;长期在恶臭环境中工作和生活会造成嗅觉障碍，损伤中枢神经、大脑皮层的兴奋和调节功能;②某些水产品染上了恶臭无法食用、出售;③恶臭水体不能作游泳、养鱼、饮用，而破坏了水的用途和价值;④还能产生硫化氢、甲醛等毒性危害。
5、有毒物质污染，有毒物质污染是水污染中特别重要的一大类，种类繁多，但共同的特点是对生物有机体的毒性危害。
我们人们生活中产生的污水一般都是之间通过管道直接排出，这样既很浪费水资源又会对环境产生很大的危害。
中国实用新型专利说明书CN 202248109 U公开这样一种家庭废水二次利用装置。该实用新型提供了如下技术方案：包括盥洗盆、下水管道及马桶，其特征在于：所述盥洗盆设有两个出水口，其中一个出水口与废水储存箱连通，另一个出水口与下水管道连通，所述两个出水口均设有与之适配的水塞控制阀。通过采用上述技术方案，提供了一种结构简单、使用方便的家庭废水二次利用装置。但是当产生的废水比较脏臭时直接排除比较污染环境，用于冲马桶又比较脏，因此这种装置灵活性不高，效果不好。
中国实用新型专利说明书CN 203200833 U公开这样了一种废水二次利用节水器，其特征在于，在洗手盆的下方设有储水箱，进水管将洗手盆的下方与储水箱的上方一侧连接，浮球阀设在进水管的管口，在进水管上连接有溢水管，溢水管的下部通过放水阀与储水箱的底部一侧连接。通过以上设置，该实用新型可将家庭日常生活用废水储存，用来冲厕，实现二次利用，节约用水。但是当产生的废水比较脏臭时直接排除比较污染环境，用于冲马桶又比较脏，因此这种装置灵活性不高，效果不好。
发明内容
本发明要解决的技术问题是提供一种生活污水二次利用节水装置，该生活污水二次利用节水装置可以将生活污水进行二次利用，当污水较脏不能直接利用时，还可以先进行处理再利用，非常灵活、方便。
为了解决上述技术问题，本发明的生活污水二次利用节水装置包括清洗盆，清洗盆下端连接排水管一，排水管一上端由上向下依次设置过滤装置、冷却装置，排水管一下端通过三通一连接排水管二、排水管三，排水管二、排水管三上端分别设置第一截止阀、第二截止阀，排水管二中间设置污水处理装置，排水管二、排水管三下端通过三通二连接排水管四，排水管四下端连接储水箱，储水箱上端一侧连接溢水管，储水箱下端一侧连接排水管五，排水管五另一端连接马桶，排水管五上连接自来水管，自来水管上设置自来水控制阀。
所述过滤装置为过滤网。
所述污水处理装置由上向下设置细过滤层和除臭层。
所述排水管四与储水箱连接处设置过滤网。
所述储水箱由塑料材料制成。
采用这种生活污水二次利用节水装置，由于排水管一上端由上向下依次设置过滤装置、冷却装置，污水经过时可以将污水中大的固体物质过滤掉，也可将污水进行冷却;由于排水管二中间设置污水处理装置，当污水不能被用于冲洗马桶时，可以对污水进行处理;由于排水管四下端连接储水箱，储水箱上端一侧连接溢水管，当储水箱内水满了之后可以溢出;由于排水管五上连接自来水管，自来水管上设置自来水控制阀，这样可以自由切换，没有污水的时候用自来水冲。该发明非常灵活、方便。
