申请日2015.02.15
公开(公告)日2015.09.09
IPC分类号C02F9/04
摘要
本实用新型提出一体化污水处理设备的反应箱，将几个反应池和沉淀池设置在一个反应箱内，实现污水一体化处理，解决现有污水处理设备安装施工难、使用维护不便等问题。反应箱内通过隔板分隔成第一反应池、第二反应池和沉淀池，第一反应池的侧壁上开设有污水进水口，第一反应池内设置有一第一进水槽，该第一进水槽固定安装在第一反应池与第二反应池的隔板上，位于第一进水槽内的隔板的底部开设有第一过水口;第二反应池内设置有一第二进水槽，该第二进水槽固定安装在第二反应池与沉淀池的隔板上，位于第二进水槽内的隔板的底部开设有第二过水口，第二进水槽顶部的槽口低于第二反应池的池口;沉淀池的上部设有一与出水口连通的溢流堰。
权利要求书
1.一体化污水处理设备的反应箱，其特征在于：反应箱内通过隔板分隔成第一反应池、第二反应池和沉淀池，所述第一反应池的侧壁上开设有污水进水口，所述第一反应池内设置有一第一进水槽，该第一进水槽固定安装在第一反应池与第二反应池的隔板上，位于所述第一进水槽内的隔板的底部开设有第一过水口;
所述第二反应池内设置有一第二进水槽，该第二进水槽固定安装在第二反应池与沉淀池的隔板上，位于所述第二进水槽内的隔板的底部开设有第二过水口，所述第二进水槽顶部的槽口低于所述第二反应池的池口;所述沉淀池的上部设有一与出水口连通的溢流堰。
2.如权利要求1所述的一体化污水处理设备的反应箱，其特征在于：所述沉淀池的侧壁底部还开设有排污口，排污口通过一水管与一排污泵的进水口连通。
3.如权利要求1所述的一体化污水处理设备的反应箱，其特征在于：所述沉淀池的底部为一棱台泥斗形状的斜板。
4.如权利要求1所述的一体化污水处理设备的反应箱，其特征在于：所述沉淀池内设有用于防止填料上浮的固定孔，一拦网通过固定孔固定于沉淀池的中上部。
5.如权利要求1所述的一体化污水处理设备的反应箱，其特征在于：所述沉淀池的内壁设有若干竖直设置的内加强筋。
6.如权利要求1所述的一体化污水处理设备的反应箱，其特征在于：反应箱的外侧壁设有若干竖直和横向的外加强筋。
说明书
一体化污水处理设备的反应箱
技术领域
本实用新型涉及一种污水处理设备，特别是一种一体化污水处理设备的反应箱。
背景技术
随着城市化和工业化的快速发展，越来越多的环境污染源被释放到环境中，而处理这些环境污染源的设备却发展缓慢，目前的工业污水处理设备一般是先将污水集中到污水处理厂进行集中处理，然后再统一排出，也有一些大型企业拥有自己的污水处理设备，但是由于建造污水处理设备的安装施工麻烦、占地面积大、维护不方便等问题，导致企业的污水排放标准难以持续达到标准。而且由于这类污水处理设备的成本较高，中小企业难以负担，而铤而走险选择偷排等途径，因此研发一种安装便捷，成本较低、维护方便适合中小企业的污水处理设备是非常必须的，我司研发了一种一体化污水处理设备，该设备将几个反应池、沉淀池和加药系统等整合到一个平台上，达到便捷安装和使用的目的，为了配合上述一体化污水处理设备，本实用新型研发了一种用于污水处理设备的反应箱。
实用新型内容
本实用新型提出一体化污水处理设备的反应箱，将几个反应池和沉淀池设置在一个反应箱内，实现污水一体化处理，解决现有污水处理设备安装施工难、使用维护不便等问题。
本实用新型的技术方案是这样实现的：

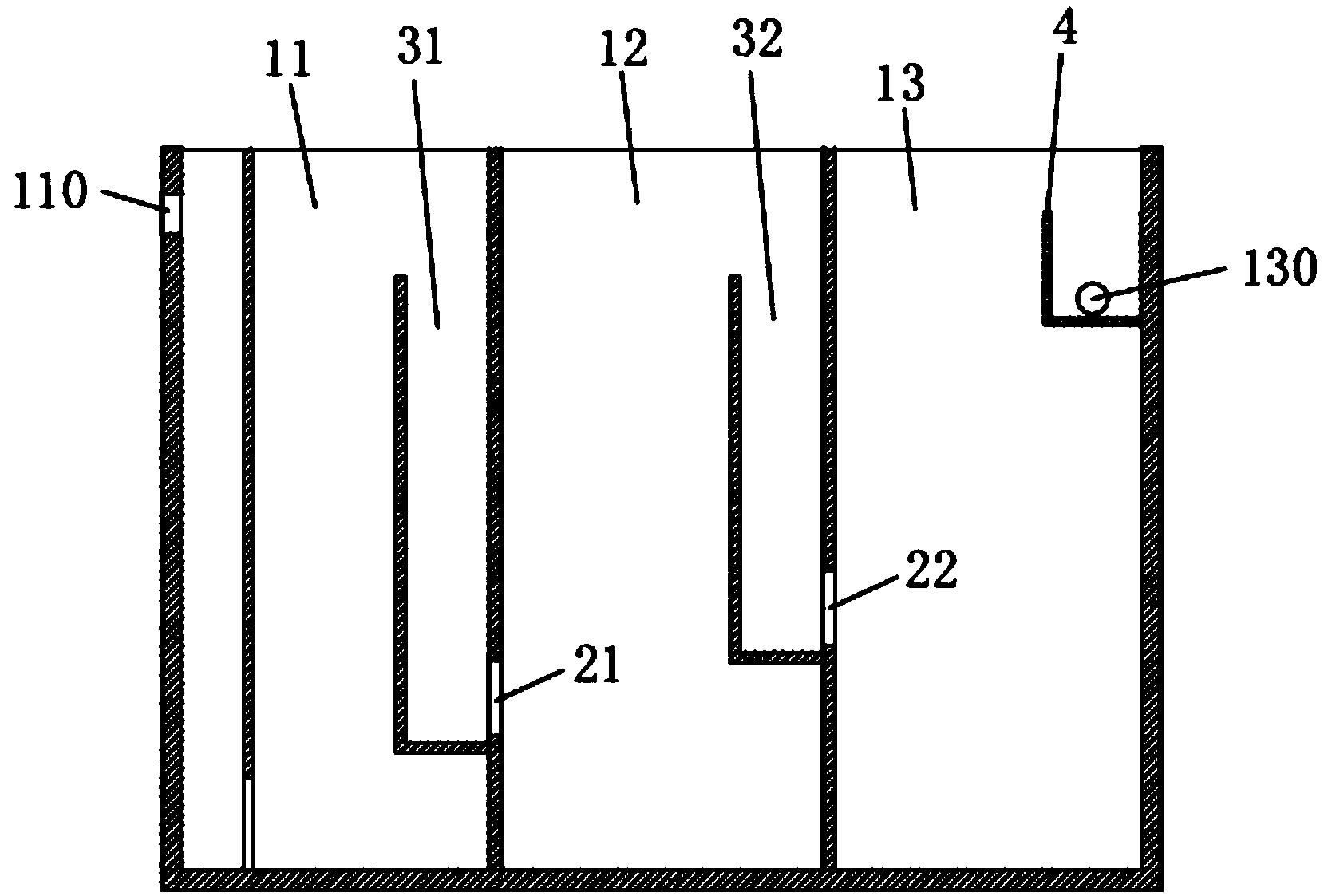

一体化污水处理设备的反应箱，反应箱内通过隔板分隔成第一反应池、第二反应池和沉淀池，所述第一反应池的侧壁上开设有污水进水口，所述第一反应池内设置有一第一进水槽，该第一进水槽固定安装在第一反应池与第二反应 池的隔板上，位于所述第一进水槽内的隔板的底部开设有第一过水口;
所述第二反应池内设置有一第二进水槽，该第二进水槽固定安装在第二反应池与沉淀池的隔板上，位于所述第二进水槽内的隔板的底部开设有第二过水口，所述第二进水槽顶部的槽口低于所述第二反应池的池口;所述沉淀池的上部设有一与出水口连通的溢流堰。
进一步的，所述沉淀池的侧壁底部还开设有排污口，排污口通过一水管与一排污泵的进水口连通。
进一步的，所述沉淀池的底部为一棱台泥斗形状的斜板。
进一步的，所述沉淀池内设有用于防止填料上浮的固定孔，一拦网通过固定孔固定于沉淀池的中上部。
进一步的，所述沉淀池的内壁设有若干竖直设置的内加强筋。
进一步的，反应箱的外侧壁设有若干竖直和横向的外加强筋。
通过以上描述可知，本实用新型与现有技术相比较，本实用新型具有如下优点：
1、本实用新型将第一反应池、第二反应池和沉淀池等集中在一个反应箱内，利用该反应箱即可完成污水的两次化学反应处理和一次物料沉降处理，达到一体化污水处理过程的目的。
2、本实用新型的整个反应箱可以直接放置在地面上，不需要在地面上挖洞施工，使用和维护十分方便。
