申请日2015.03.09
公开(公告)日2015.08.05
IPC分类号B01D24/04
摘要
本实用新型公开了一种水处理设备专用活性炭纤维滤芯，其特征在于：包括不锈钢中心孔管、活性炭纤维毡、不锈钢外保护孔管、上活动端盖和下固定端盖，所述不锈钢中心孔管外包裹有不锈钢丝网，所述活性炭纤维毡包裹在不锈钢丝网外，所述活性炭纤维毡外还包裹有阻燃过滤棉，所述不锈钢外保护孔管包裹在阻燃过滤棉外，所述上活动端盖和下固定端盖将不锈钢丝网、活性炭纤维毡、阻燃过滤棉及不锈钢外保护孔管固定在不锈钢中心孔管上，所述不锈钢中心孔管和不锈钢外保护孔管上均上设置有多个出水孔。本实用新型的优点是：结构简单，采用活性炭纤维吸附废水中的有机物，水处理效率高、无需高压、水流量大、过滤吸附精度高。

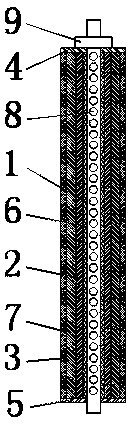

摘要附图
权利要求书
1. 一种水处理设备专用活性炭纤维滤芯，其特征在于：包括不锈钢中心孔管、活性炭纤维毡、不锈钢外保护孔管、上活动端盖和下固定端盖，所述不锈钢中心孔管外包裹有不锈钢丝网，所述活性炭纤维毡包裹在不锈钢丝网外，所述活性炭纤维毡外还包裹有阻燃过滤棉，所述不锈钢外保护孔管包裹在阻燃过滤棉外，所述上活动端盖和下固定端盖将不锈钢丝网、活性炭纤维毡、阻燃过滤棉及不锈钢外保护孔管固定在不锈钢中心孔管上，所述不锈钢中心孔管和不锈钢外保护孔管上均上设置有多个出水孔。
2.根据权利要求1所述的一种水处理设备专用活性炭纤维滤芯，其特征在于：所述上活动端盖通过螺母固定在不锈钢中心孔管上。
说明书
一种水处理设备专用活性炭纤维滤芯
技术领域
本实用新型涉及一种水处理设备专用活性炭纤维滤芯，属于水处理设备零部件领域。
背景技术
随着国家对环境保护要求的不断提高，化工厂排出含有机物的废水需进一步净化处理，才能达标排放。目前采用的净化过滤器以渗透膜过滤为主，渗透膜过滤器价格昂贵，处理效率低，不适合工业化生产。
发明内容
本实用新型所要解决的技术问题是提供一种水处理设备专用活性炭纤维滤芯，其结构简单、水处理效率高、无需高压、水流量大、过滤吸附精度高。
本实用新型采用的技术方案是：
一种水处理设备专用活性炭纤维滤芯，其包括不锈钢中心孔管、活性炭纤维毡、不锈钢外保护孔管、上活动端盖和下固定端盖，所述不锈钢中心孔管外包裹有不锈钢丝网，所述活性炭纤维毡包裹在不锈钢丝网外，所述活性炭纤维毡外还包裹有阻燃过滤棉，所述不锈钢外保护孔管包裹在阻燃过滤棉外，所述上活动端盖和下固定端盖将不锈钢丝网、活性炭纤维毡、阻燃过滤棉及不锈钢外保护孔管固定在不锈钢中心孔管上，所述不锈钢中心孔管和不锈钢外保护孔管上均上设置有多个出水孔。
进一步的，所述上活动端盖通过螺母固定在不锈钢中心孔管上。
本实用新型的优点是：结构简单，采用活性炭纤维吸附废水中的有机物，水处理效率高、无需高压、水流量大、过滤吸附精度高。
